Снятие
Затяните стояночный тормоз и заблокируйте задние колеса упорами.
Ослабьте гайки крепления переднего колеса. Поднимите переднюю часть автомобиля и установите ее на опоры. Снимите переднее колесо.
Выверните болт крепления кронштейна тормозного шланга к стойке передней подвески. При наличии ABS выверните болты крепления зажимов проводов и отделите жгут проводов датчика от стойки.
На моделях с 2001 года отсоедините тягу стабилизатора поперечной устойчивости от кронштейна на стойке.
Отметьте взаимное положение нижней части стойки и поворотного кулака, чтобы при установке не нарушить развал колеса. Также отметьте положение головок болтов в связи с тем, что на части автомобилей устанавливались специальные регулировочные болты.

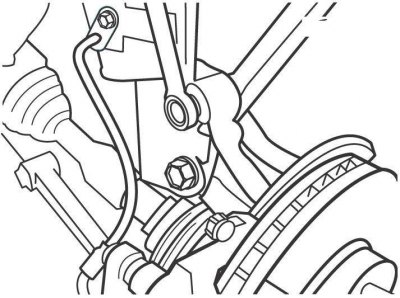

Рис. 12.1. Отворачивание гаек крепления нижней части стойки передней подвески к поворотному кулаку
Отверните две гайки и молотком и выколоткой выбейте два болта крепления нижней части стойки к поворотному кулаку (рис. 12.1).
Отделите нижнюю часть стойки от поворотного кулака.
Текст цитируется с сайта-источника toyotaman.ru
Внимание! Соблюдайте осторожность, чтобы не повредить внутренний ШРУС приводного вала. Также предотвратите падение поворотного кулака наружу автомобиля, это может привести к растяжению или разрыву тормозного шланга.

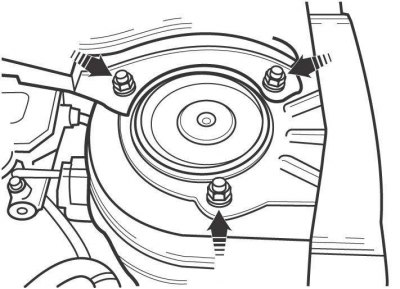

Рис. 12.2. Расположение гаек крепления верхней части стойки передней подвески к кузову автомобиля
Поддерживая стойку снизу, выверните три гайки крепления верхней части стойки к кузову автомобиля (рис. 12.2). Извлеките стойку из-под крыла автомобиля.
Проверка
Проверьте отсутствие подтеканий жидкости из амортизатора, наличие вмятин, трещин и других повреждений корпуса стойки.
Осмотрите пружину на отсутствие выкрошиваний металла или трещин в покрытии пружины, при наличии которых пружина выйдет из строя в результате местной коррозии.
При обнаружении вышеуказанных дефектов замените неисправные детали.
Установка
Из-под крыла установите стойку на место и вставьте шпильки верхнего крепления стойки в отверстия в кузове. От руки наверните гайки верхнего крепления стойки. Установку стойки передней подвески производите с помощником, так как она достаточно тяжелая и громоздкая.
Соедините нижнюю часть стойки с поворотным кулаком и вставьте два болта. Наверните гайки, совместите ранее нанесенные метки и затяните гайки.
Закрепите на стойке кронштейн с тормозным шлангом. При наличии ABS установите кронштейн жгута проводов датчика скорости вращения колеса.
На моделях с 2001 года соедините тягу стабилизатора поперечной устойчивости с кронштейном на стойке и закрепите ее гайкой.
Установите колесо, наверните гайки, опустите автомобиль и затяните гайки крепления колеса.
Затяните три гайки верхнего крепления стойки передней подвески.
Проверьте и при необходимости отрегулируйте углы установки передних колес.
