Примечание:
- Растачивайте все цилиндры на один и тот же ремонтный размер (под поршни ремонтного диаметра).
- Устанавливайте поршневые кольца также одного ремонтного размера, соответствующего ремонтному размеру поршней.
1. Рассчитайте ремонтный размер для расточки цилиндров.
а) Микрометром измерьте диаметр поршня ремонтного размера.
б) Вычислите диаметр цилиндра для расточки.
Размер, на который нужно расточить цилиндр = Р + С - Н
- Р = диаметр поршня, мм
- С = зазор между поршнем и цилиндром
- Н = припуск на хонингование — 0,02 мм или меньше

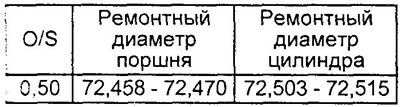

K3-VE.
[Публикация перепечатана с веб-портала: www.ToyotaMan.ru]

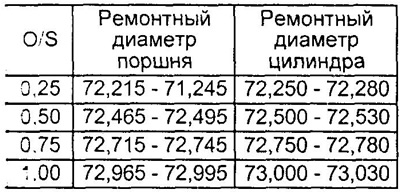

Серия EJ.
2. Расточите и отхонингуйте цилиндр до требуемых размеров.
- Угол хонингования — 35°±5°
