4A-FE, 5A-FE, 7A-FE
1. Установите конденсатор.
2. Установите провод распределителя и держатель проводов.

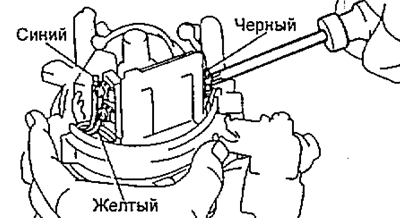

3. (Кроме Lean Burn) Установите коммутатор, закрепив его двумя винтами и подсоединив три провода к выводам.
4. Установите катушку зажигания, соблюдая последовательность,
а) Удалите старый герметик.

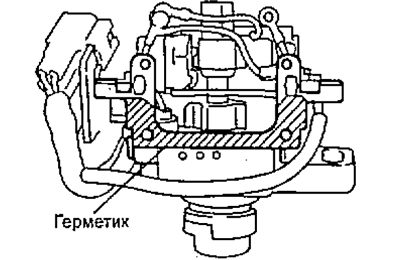

б) Нанесите свежий герметик на контактную поверхность корпуса катушки зажигания, сопрягаемую с поверхностью корпуса узла зажигания, как показано на рисунке.
в) Установите и закрепите катушку зажигания 4-мя винтами.

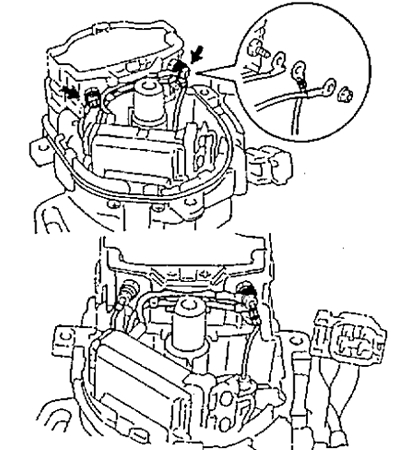

5. Подсоедините провода к выводам катушки зажигания, закрепив их двумя гайками, как показано на рисунке.
Кроме Lean Burn
Lean Burn
Примечание:
- - При подсоединении проводов к катушке зажигания уложите провода в канавки, предусмотренные на, боковой поверхности катушки зажигания.
- - Убедитесь в том, что провода не касаются ротора датчика угловых импульсов или корпуса объединенного узла зажигания.
6. Установите пылеотражатель катушки зажигания, предварительно установив новую прокладку под крышку корпуса объединенного узла зажигания.
7. Установите ротор распределителя зажигания.
8. Установите крышку, закрепив ее 3-мя болтами.
3S-FE
Примечание: см. соответствующие рисунки для двигателей серии А.
1. Установите конденсатор.
2. Установите катушку зажигания, соблюдая' последовательность.
а) Удалите старый герметик.
б) Нанесите свежий герметик на контактную поверхность корпуса катушки зажигания, сопрягаемую с поверхностью корпуса блока зажигания.
в) Установите и закрепите катушку зажигания 4-мя винтами.

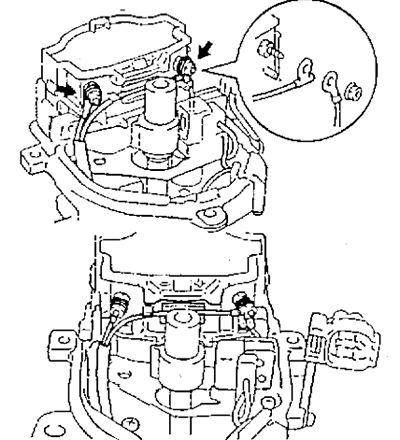

5. Подсоедините провода к выводам катушки зажигания, закрепив их двумя гайками.
6. Установите пылеотражатель катушки зажигания, предварительно установив новую прокладку под крышку корпуса объединенного узла зажигания.
7. Установите ротор распределителя зажигания.
8. Установите крышку распределителя, закрепив ее 3-мя болтами.
