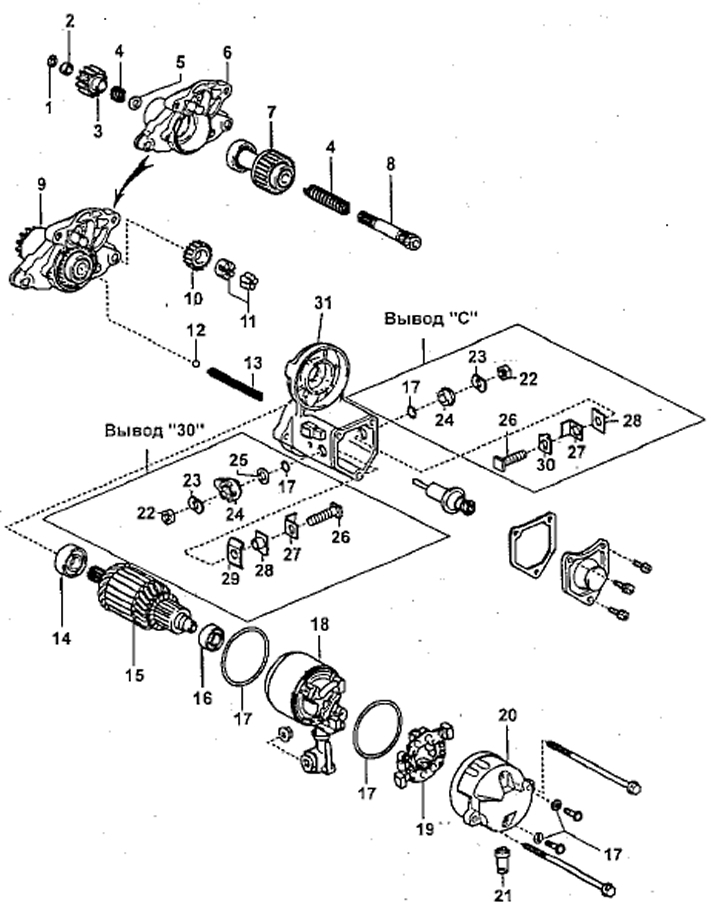

Стартер с обычным редуктором 1,2; 1,4 кВт
1 - стопорное кольцо,
2 - ограничительная втулка,
3 - ведущая шестерня,
4 - пружина,
5 - держатель пружины,
6 - крышка со стороны привода,
7 - обгонная муфта,
8 - вал муфты,
9 - крышка в сборе с обгонной муфтой,
10 - промежуточная шестерня,
11 - подшипник,
12 - стальной шарик,
13 - возвратная пружина,
14 - передний подшипник,
15 - якорь,
16 - задний подшипник,
17 - кольцевое уплотнение,
18 - корпус в сборе с обмоткой статора,
19 - щеткодержатель,
20 - крышка со стороны коллектора,
21 - пыльник,
22 - гайка вывода,
23 - волнистая шайба,
24 - внешний изолятор вывода,
25 - уплотнение,
26 - болт вывода,
27 - контактная пластина,
28 - внутренний изолятор вывода,
29 - изоляционная прокладка,
30 - вывод,
31 - корпус тягового реле.
Стартер с редуктором планетарного типа
1 - тяговое реле,
2 - крышка сердечника,
3 - рычаг привода,
4 - крышка со стороны привода,
5 - пластина,
6 - сателлиты,
7 - шайба,
8 - водило,
9 - шайба,
10 - эпицикл,
11 - амортизатор,
12 - подшипник,
13 - шайба,
14 - стопорное кольцо,
15 - обгонная муфта,
16 - ограничительная втулка,
17 - стопорное кольцо,
18 - стяжной болт,
19 - крышка со стороны коллектора,
20 - щеткодержатель,
21 - кольцевое уплотнение,
22 - корпус,
23 - кольцевое уплотнение,
24 - якорь.
