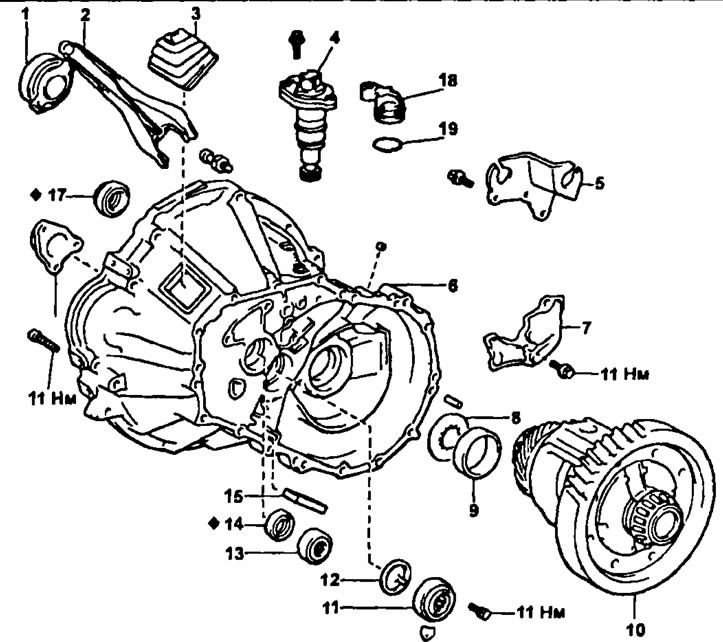

Коробка передач С50; С52 и С58: 1 - выжимной подшипник; 2 - вилка выключения сцепления; 3 - чехол; 4 - датчик скорости (С50; С52); 5 - кронштейн опоры корпуса рычага переключения передач; 6 - картер сцепления; 7 - маслоприемник; 8 - регулировочная шайба; 9 - наружное кольцо подшипника; 10 - дифференциал; 11 - передний подшипник вторичного вала; 12 - крышка вторичного вала; 13 - передний подшипник первичного вала; 14 - сальник; 15 - магнит; 16 - держатель подшипника первичного вала; 17 - -сальник; 18 - заглушка (С58); 19 - уплотнительное кольцо

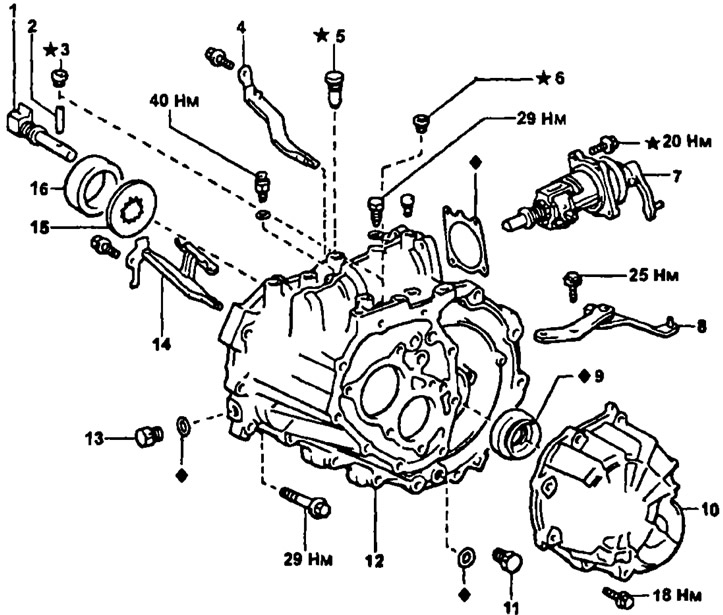

Коробка передач С50; С52 и С58 (продолжение): 1 - ограничитель включения передачи заднего хода; 2 - штифт; 3 - пробка; 4 - маслоприемник №2; 5 - блокирующее устройство; 6 - пробка; 7 - вал рычага выбора передач в сборе; S - коленчатый рычаг выбора передач; 9 - сальник; 10 - крышка картера коробки передач; 11 - пробка; 12 - картер коробки передач; 13 - заливная пробка; 14 - маслоприемник №1; 15 - шайба; 16 - наружное кольцо

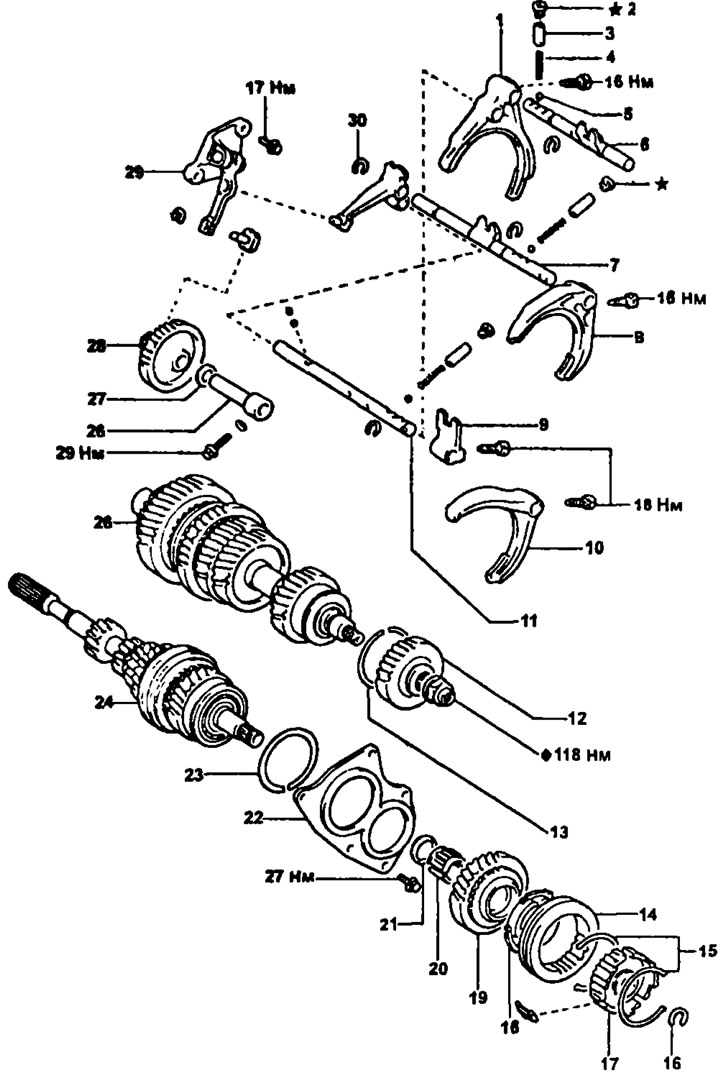

Коробка передач С50; С52 и С58 (продолжение): 1 - вилка переключения передач №1; 2 - пробка; 3 - седло; 4 - пружина. 5 - шарик; 6 - шток вилки переключения передач №1; 7 - шток пилки переключения передач №3; 8 - вилка переключения передач №3, 9 - головка переключения; 10 - вилка переключения передач №2; 11 - шток вилки переключения передач №2; 12 - ведомая шестерня пятой передачи; 13 - стопорное кольцо; 14 - муфта синхронизатора №3; 15 - пружина синхронизатора; 16 - стопорное кольцо; 17 - ступица синхронизатора №3; 18 - кольцо синхронизатора; 19 - шестерня пятой передачи; 20 - игольчатый подшипник; 21 - проставка; 22 - держатель заднего подшипника. 23 - стопорное кольцо; 24 - первичный вал в сборе; 25 - вторичный вал в сборе; 26 - вал промежуточной шестерни заднего хода; 27 - упорная шайба; 28 - промежуточная шестерня заднего хода; 29 - кулиса включения передачи заднего хода; 30 - стопорное кольцо

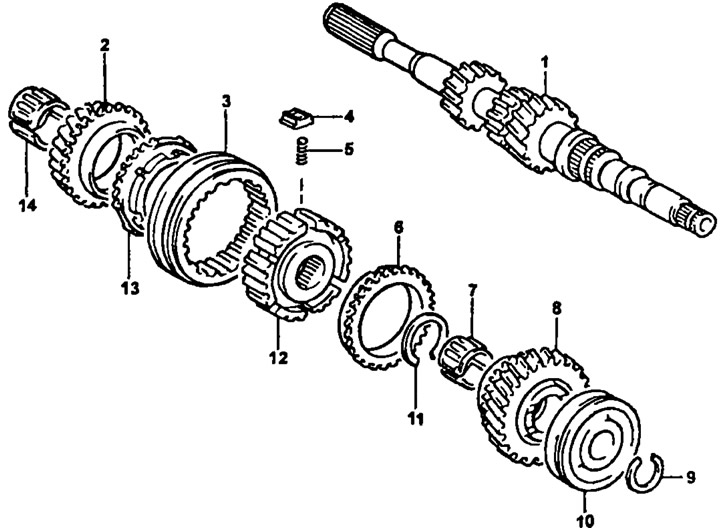

Первичный вал С50; С52 и С58: 1 - первичный вал; 2 - шестерня третьей передачи; 3 - муфта синхронизатора №2; 4 - сухарь; 5 - пружина; 6 - кольцо синхронизатора; 7; 14 - игольчатый подшипник; 8 - шестерня четвертой передачи; 9 - стопорное кольцо. 10 - задний шариковый подшипник; 11 - стопорное кольцо; 12 - ступица синхронизатора №2; 13 - кольцо синхронизатора

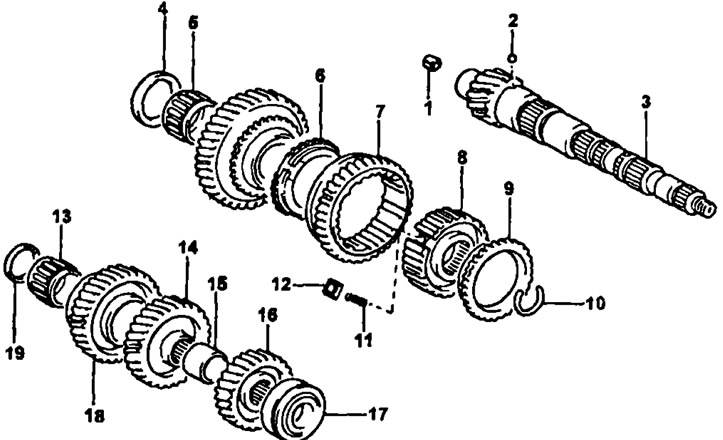

Вторичный вал С50; С52 и С58: 1 - штифт; 2 - шарик; 3 - вторичный вал; 4 - распорная втулка; 5; 13 - игольчатый подшипник; 6; 9 - кольцо синхронизатора; 7 - муфта синхронизатора №1; 8 - ступица синхронизатора №1; 10 - стопорное кольцо; 11 - пружина; 12 - сухарь; 14 - ведомая шестерня третьей передачи; 15 - распорная втулка; 16 - ведомая шестерня „четвертой передачи; 17 - задний шариковый подшипник; 18 - шестерня второй передачи; 19 - распорная втулка

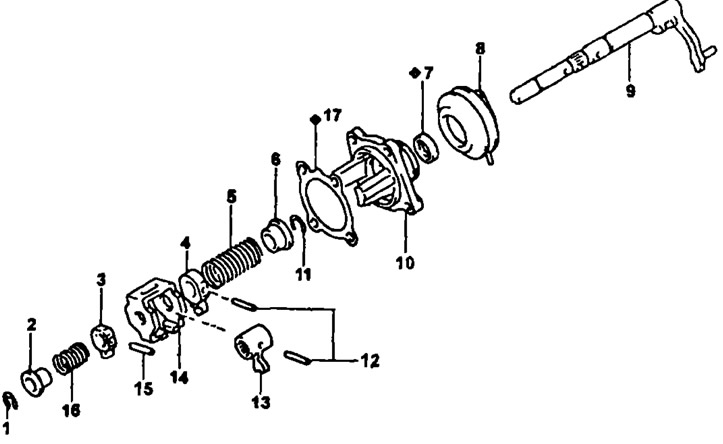

Вал рычага выбора передач С50; С52 и С58: 1 - стопорное кольцо; 2 - седло пружины; 3 - внутренний рычаг переключения №2; 4 - внутренний рычаг выбора; 5 - пружина; 6 - седло пружины; 7 - сальник; 8 - пыльник; 9 - шток рычага выбора передач; 10 - крышка вала выбора передач; 11 - стопорное кольцо; 12 - штифт; 13 - внутренний рычаг переключения №1; 14 - обойма внутреннего рычага переключения; 15 - штифт; 16 - пружина
