Примечание: процедуру замены масла в раздаточной коробке см. в главе "Техническое обслуживание".

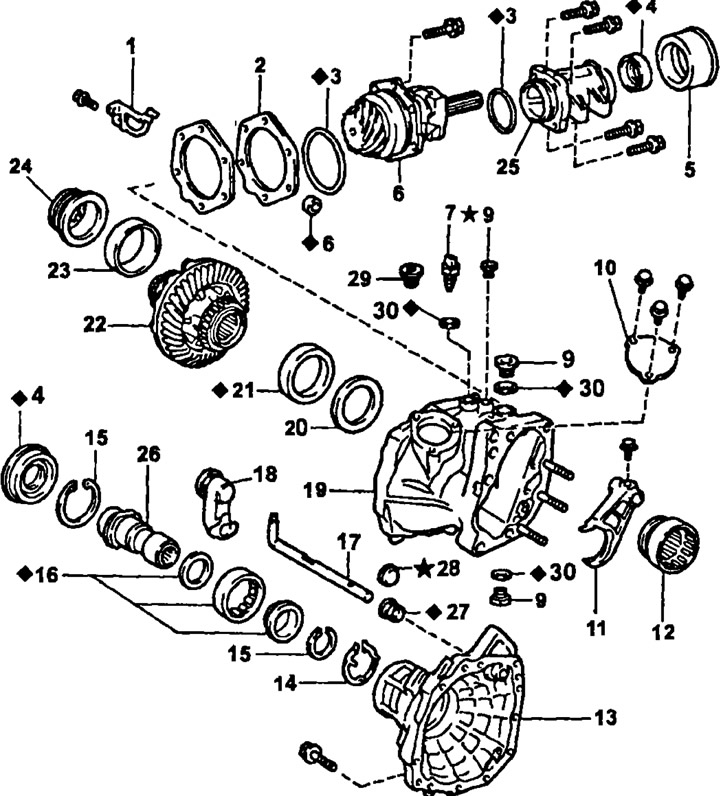

Раздаточная коробка: 1 - масляная трубка раздаточной коробки, 2 - регулировочная прокладка, 3 - кольцевое уплотнение, 4 - сальник, 5 - пыльник, 6 - держатель подшипников ведомой шестерни, 7 - датчик-выключатель индикатора системы блокировки межосевого дифференциала (с механической блокировкой), 8 - втулка, 9 - пробка, 10 - крышка смотрового отверстия раздаточной коробки, 11 - вилка включения блокировки межосевого дифференциала (с механической блокировкой), 12 - муфта блокировки межосевого дифференциала (с механической блокировкой), 13 - крышка картера раздаточной коробки, 14 - стопорная пластина регулировочной гайки, 15 - стопорное кольцо, 16 - опорный подшипник промежуточного вала полуосевых шестерен, 17 - шток вилки включения блокировки межосевого дифференциала (с механической блокировкой), 18 - пыльник (с механической блокировкой), 19 - картер раздаточной коробки, 20 - шайба, 21 - наружное кольцо подшипника, 22 - вал ведущей шестерни главной передачи в сборе (с механической блокировкой), 23 - наружное кольцо подшипника, 24 - регулировочная гайка, 25 - удлинитель картера раздаточной коробки, 26 - держатель промежуточного вала попуосевых шестерен, 27 - сальник (с механической блокировкой), 28 - пробка (с вязкостной муфтой), 29 - заглушка (с вязкостной муфтой), 30 - прокладка

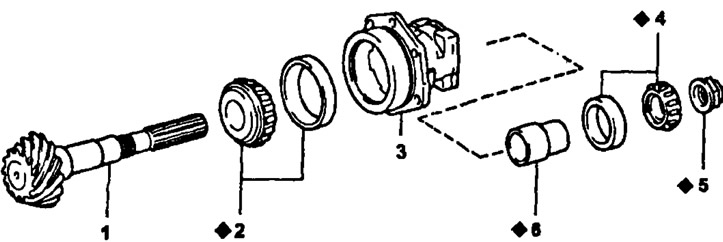

Держатель подшипников ведомой шестерни: 1 - ведомая шестерня, 2 - передний подшипник ведомой шестерни, 3, 4 - задний подшипник ведомой шестерни, 5 - контргайка, 6 - распорная втулка
Ведущая шестерня главной передачи раздаточной коробки (С системой механической блокировки межосевого дифференциала): 1, 2 - подшипник, 3 - вал ведущей шестерни главной передачи, 4 - ведущая шестерня главной передачи

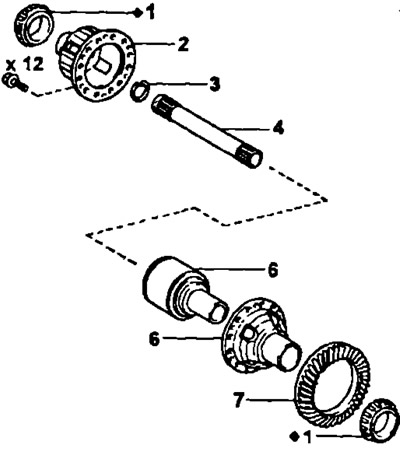

Ведущая шестерня главной передачи раздаточной коробки (с вязкостной муфтой): 1 - подшипник, 2 - правая чашка ведущей шестерни главной передачи, 3 - стопорное кольцо, 4 - промежуточный вал полуосевых шестерен №2, 5 - вязкостная муфте в сборе, 6 - левая чашка ведущей шестерни главной передачи, 7 - ведущая шестерня главной передачи
