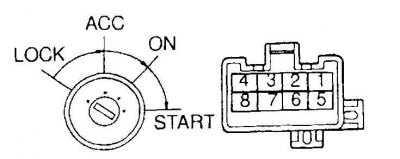

Диаграмма для проверки замка зажигания
| Положение ключа | Тестируемые выводы | Наличие цепи |
| LOCK | – | Нет цепи |
| ACC | 2 – 3 | Есть цепь |
| ON | 2 – 3 – 4 – 6 – 7 | Есть цепь |
| START | 1 – 2 – 4 – 6 – 7 – 8 | Есть цепь |
Проверка
1. Отсоедините разъем замка зажигания, найдя его по проводам от замка. 2. Омметром или контрольной лампой проверьте наличие цепи между указанными выводами, в разных положениях ключа. Замените замок если результаты хотя бы одной из проверок отрицательные.
Замена
1. Отсоедините батарею от массы.
2. Переведите ключ в положение АСС.
3. Снимите руль.
4. Снимите оба кожуха рулевой колонки.
5. Снимите с вала руля комбинацию переключателей.
Замена замка зажигания
1. Отсоедините от замка зажигания провода.

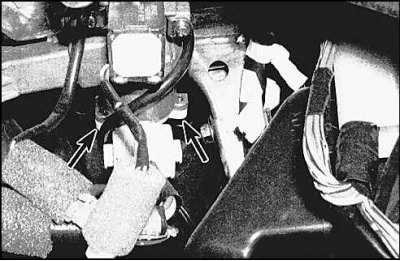

2. Отверните винты крепления (указаны стрелками) и снимите замок.
3. Установка выполняется в обратном порядке.
Замена выключателя (барабана) замка

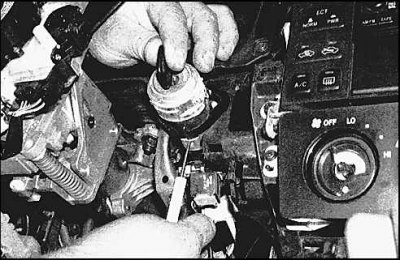

1. Прижмите тонкой отверткой подпружиненный штифт.
2. Переведите ключ в положение АСС, прижмите штифт и снимите выключатель замка.
3. При установке замка надавите на штифт и вставьте выключатель в гнездо на рулевой колонке до фиксации штифтом, который должен зайти в отверстие на рулевой колонке.
4. Далее сборка выполняется в обратном порядке.
