Внимание! Подразумевается, что работы выполняются при правильной установке распределителя зажигания (если распределитель предусмотрен). Если необходимо восстановить правильное положение распределителя, то определите такт двигателя по ощущению компрессии в 1-м цилиндре при вывернутой свече, после чего совместите метки момента зажигания (см. ниже).
Установка поршня 1-го цилиндра в ВМТ такта сжатия необходима для выполнения регулировочных и наладочных работ (регулировка клапанов, установка момента зажигания и др.).
1. Переведите селектор в положение Neutral или Park (на а/т) или в нейтральное положение (на механической КПП). Отсоедините разъемы от катушки (катушек) зажигания.
Система зажигания с распределителем
2. По проводу от свечи 1-го цилиндра (или по прилагаемой схеме) найдите соответствующий вывод на крышке распределителя зажигания и обозначьте риской на корпусе. Снимите крышку распределителя.

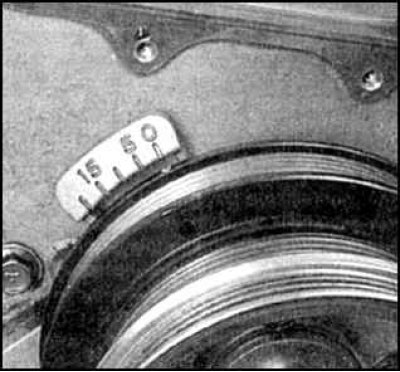

3. Проверните коленвал ключом за головку болта шкива по часовой стрелке до совмещения риски на шкиве коленвала с меткой "0" на неподвижной шкале.
4. Если указатель бегунка распределителя находится напротив риски на корпусе распределителя, то поршень 1-го цилиндра находится в ВМТ такта сжатия. Если бегунок обращен на 180° от риски, то проверните коленвал на 1 оборот, после чего поршень 1-го цилиндра будет выставлен в ВМТ такта сжатия.

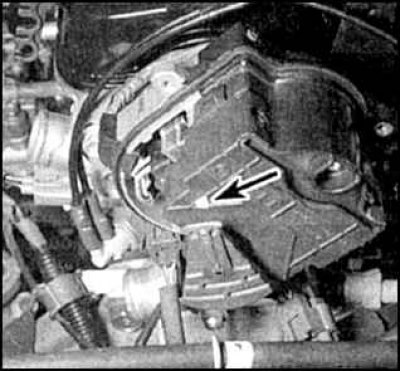

5. При этом метки на шкале и шкиве должны быть совмещены, а указатель бегунка должен находиться напротив риски, обозначающей вывод 1-го цилиндра.
6. Обозначьте выводы других проводов в соответствии с порядком работы двигателя. Поворачивая коленвал далее по часовой стрелке относительно положения ВМТ 1-го цилиндра, можно выставить в ВМТ поршень каждого цилиндра, совмещая указатель бегунка с метками выводов.
Система зажигания без распределителя (двигатели 1998 г.)
7. Выверните свечу 1-го цилиндра и присоедините измеритель компрессии через шланг длиной около 150 мм, ввернув штуцер шланга в отверстие для свечи.
8. Проверните коленвал до тех пор пока давление компрессии не начнет повышаться по мере сближения меток на шкиве и на шкале. Миновав метки, снимите измеритель и проверните долее коленвал на 2 оборота.
Внимание! Наиболее точная установка поршня в ВМТ такта сжатия на таких двигателях достигается одновременным совмещением меток на шкиве коленвала и на звездочках распредвалов (см. подраздел 3.1.7).
