Внимание! Подразумевается, что работы выполняются при правильной установке распределителя зажигания (если распределитель предусмотрен).
Внимание! Если необходимо восстановить правильное положение распределителя, то определите такт двигателя по ощущению компрессии в 1-м цилиндре при вывернутой свече, после чего совместите метки момента зажигания (см. ниже).
Внимание! Порядок установки одинаков для двигателей 2F, 3F-E и двухвальных верхнеклапанных 1FZ-FE.
1. Установка поршня 1-го цилиндра в ВМТ такта сжатия необходима для выполнения регулировочных и наладочных работ (регулировка клапанов, установка момента зажигания и др.).
2. Переведите селектор трансмиссии в положение Neutral или Park (на автоматической трансмиссии) или в нейтральное положение (на механической КПП). Достаньте центральный высоковольтный провод распределителя зажигания и соедините с массой.
3. Коленвал проворачивается ключом за головку болта шкива по часовой стрелке.

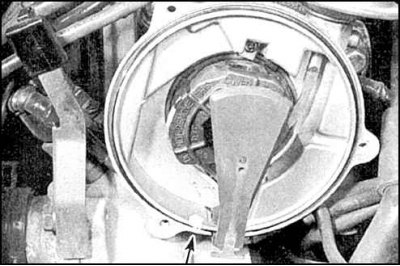

4. По проводу от свечи 1-го цилиндра найдите соответствующий вывод на крышке распределителя зажигания и обозначьте риской на корпусе. Снимите крышку распределителя.
 |
 |

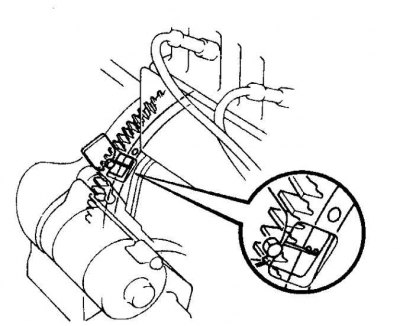

5. Проверните коленвал ключом за головку болта шкива по часовой стрелке до совмещения риски на маховике (ведущем диске гидротрансформатора) с указателем (на двигателях 2F и 3F-E, фото слева) или выемки на шкиве коленвала с меткой "0" на неподвижной шкале (на двигателях 1FZ-FE, фото справа).
6. Если указатель бегунка распределителя находится напротив риски на корпусе распределителя, то поршень 1-го цилиндра находится в ВМТ такта сжатия. Если бегунок обращен на 180° от риски, то проверните коленвал на 1 оборот, после чего поршень 1-го цилиндра будет выставлен в ВМТ такта сжатия. При этом метки на шкале и шкиве должны быть совмещены, а указатель бегунка должен находиться напротив риски, обозначающей вывод 1-го цилиндра.
Внимание! Если выставить поршень 1-го цилиндра находится в ВМТ такта сжатия таким образом не удается, то причинами являются неправильная установка распределителя зажигания, шестерен или цепи привода распредвала.
7. Обозначьте выводы других проводов в соответствии с порядком работы двигателя. Поворачивая коленвал далее по часовой стрелке относительно положения ВМТ 1-го цилиндра, можно выставить в ВМТ поршень каждого цилиндра, совмещая бегунок с метками выводов.
