К сожалению, показания вакууметра сложно интерпретировать и результаты анализа показаний могут быть ошибочными, поэтому, вакуумную диагностику целесообразно объединить с другими методами.
Исходными факторами, по которым анализируются показания вакууметра и делаются наиболее точные выводы о состоянии двигателя, являются абсолютное показание прибора и характер движения стрелки прибора (динамика показаний). Шкала большинства вакууметров проградуирована в мм. рт. столба. По мере нарастания разрежения (и соответственно падения давления) показание прибора увеличивается. На каждые 300 м над уровнем моря абсолютные показания вакууметра будут отличаться примерно на 25 мм.рт.ст.

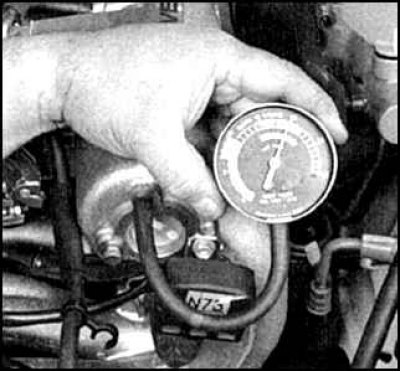

1. Присоедините вакуумметр прямо к всасывающему коллектору, но не к другим отверстиям через которые создается вакуум, отделенным от коллектора каналом определенной длины (например, к отверстиям перед дроссельной заслонкой).
2. Перед началом испытаний полностью прогрейте двигатель. Заблокируйте колеса и поставьте автомобиль на ручной тормоз. При положении рычага переключения передач в нейтральном положении (или в положении Park на автомобилях с автоматической трансмиссией) запустите двигатель и оставьте работать на холостом ходу.
Внимание! Перед запуском двигателя тщательно проверьте состояние лопастей вентилятора (наличие на них повреждений или трещин). Во время работы двигателя не подносите руки слишком близко к вентилятору, держите прибор на достаточном удалении от вентилятора и не стойте на одной линии с вращающейся крыльчаткой.

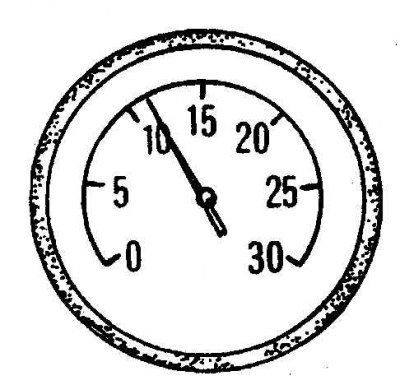

3. Проверьте показание вакууметра. На исправном двигателе вакуумметр должен показывать разрежение 430–560 мм.рт.ст., а стрелка прибора должна быть практически неподвижна.

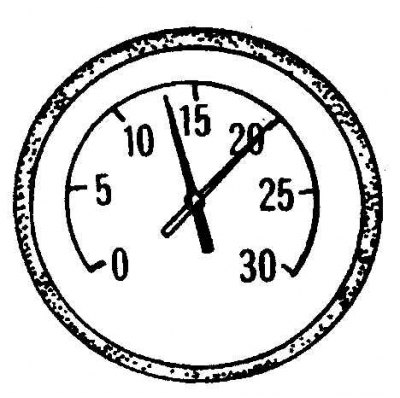

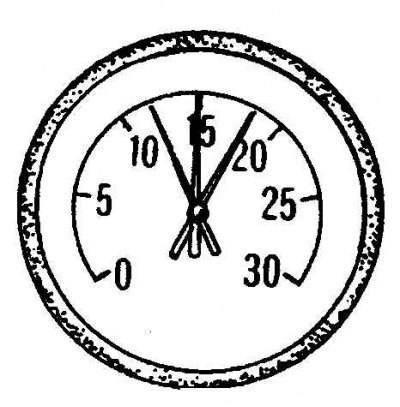

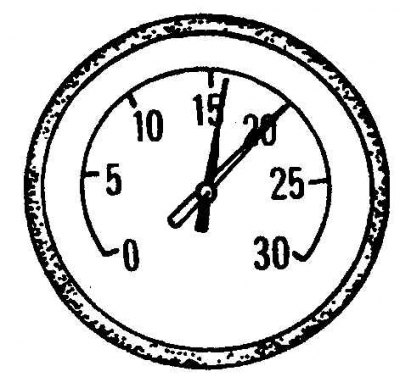

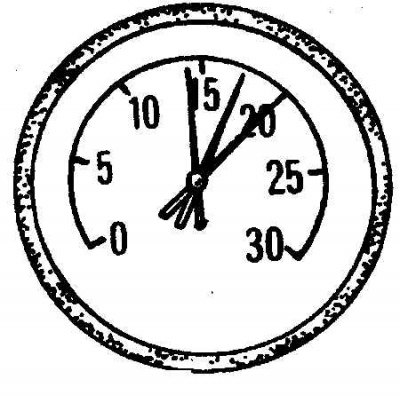

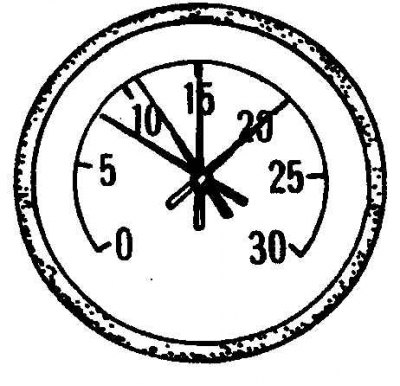

Характер показаний вакууметра и методика определения состояния двигателя на их основе
4. Слишком низкий уровень разрежения обычно указывает на негерметичность прокладки между всасывающим коллектором и камерой дроссельной заслонки, вакуумного шланга, а также на слишком позднее зажигание или на неправильный момент открытия и закрытия клапанов. Перед тем как снять крышки зубчатого ремня и проверить совмещение установочных меток, проверьте установку зажигания с помощью стробоскопа и устраните все иные возможные причины, руководствуясь методиками проверки.
5. Если показания вакууметра на 75–200 мм.рт.ст. ниже нормального и являются неустойчивыми (стрелка дергается), то это указывает на течь в прокладке на входе всасывающего коллектора или на неисправность форсунки.
6. Если стрелка регулярно отклоняется на 50–100 мм.рт.ст., то причиной является негерметичность клапанов. Для подтверждения этого вывода проверьте компрессию в цилиндрах двигателя.
7. Стрелка нерегулярно отклоняется в сторону низких показаний, или подрагивая показывает низкое разрежение. Вероятной причиной является повышенное сопротивление движению клапанов, или перебои в работе цилиндров. Проверьте компрессию в цилиндрах и осмотрите свечи.
8. Если на холостом ходу стрелка быстро колеблется в пределах 100 мм. рт.ст., а работа двигателя сопровождается дымом из глушителя, то изношены направляющие втулки клапанов. Для проверки этого вывода надо провести испытания камер сгорания на герметичность (с накачкой воздуха). Если стрелка быстро колеблется и одновременно наблюдается увеличение оборотов двигателя, то надо проверить герметичность прокладки всасывающего коллектора, упругость пружин клапанов. Такие показания также могут быть обусловлены прогоранием клапанов и перебоями в работе цилиндров (сбоями зажигания).
9. Слабые флуктуации стрелки (в пределах 20–30 мм.рт.ст.в обе стороны) указывают на неустойчивую работу зажигания. Проверьте все предусмотренные установки и регулировки, при необходимости подключите к двигателю анализатор системы зажигания.
10. При больших флуктуациях стрелки проверьте компрессию в цилиндрах, или проведите испытания на герметичность, так как причинами неисправности могут быть неработающий цилиндр, или нарушение герметичности прокладки головки цилиндров.
11. Если показания прибора медленно меняются в широком диапазоне, то проверьте чистоту трубопроводов системы принудительной вентиляции картера, правильность регулировки горючей смеси, герметичность прокладок корпуса дроссельной заслонки, или всасывающего коллектора.

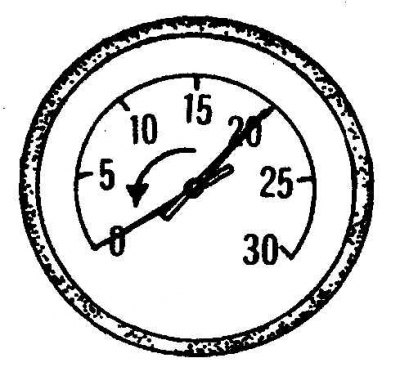

12. Резко откройте дроссельную заслонку, и когда обороты двигателя достигнут 2500 об/мин отпустите заслонку. Заслонка должна медленно возвращаться в исходное положение. Показания вакууметра должны упасть почти до нуля, затем возрасти и превысить контрольные показания, соответствующие стационарному холостому ходу примерно на 125 мм.рт.ст., после чего разрежение должно восстановиться на прежнем уровне. Если разрежение восстанавливается медленно, а при резком открытии заслонки превышение контрольного показания отсутствует, то причиной может являться износ поршневых колец. При крайне медленном восстановлении разрежения проверьте чистоту выпускного тракта (как правило глушителя или каталитического конвертера). Самый простой способ такой проверки заключается в размыкании выхлопного тракта перед подозрительным участком и в повторении испытания.
