Порядок разборки двигателя [Toyota 4Runner N120]

1. Кольцо компрессионное верхнее; 2. Диски маслосъемного кольца; 3. Маховик; 4. Болт; 5. Шатун; 6. Шатунные вкладыши; 7. Крышка шатуна; 8. Сальник; 9. Усилительная пластина; 10. Держатель; 11. Датчик детонации; 12. Перепускной патрубок охлаждения; 13. Топливный фильтр; 14. Прокладка; 15. Шланг; 16. Опора левая; 17. Коренной вкладыш; 18. Крышка; 19. Упорное кольцо; 20. Коленвал; 21. Звездочка; 22, 26. Упорная пластина; 23. Звездочка; 24, 25. Балансирный вал; 27. Шайба; 28. Опора правая; 29. Сливная пробка; 30. Масляный фильтр; 31, 33. Кольцо; 32. Штуцер; 34. Стопорное кольцо; 35. Палец; 36. Расширительное кольцо; 37. Нижнее компрессионное кольцо

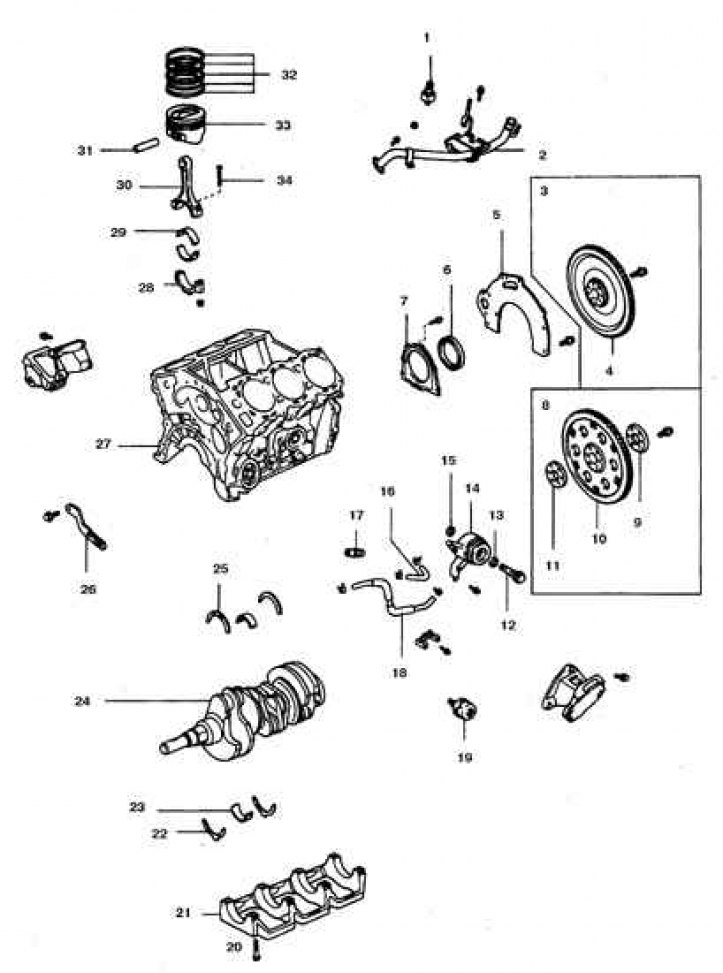

1. Датчик детонации; 2. Перепускной патрубок охлаждения N1; 3. Для а/м с механической КПП; 4. Маховик; 5. Усилительная пластина; 6. Сальник; 7. Держатель; 8. Для а/м с автоматической трансмиссией; 9, 11. Дистанционная шайба; 10. Ведущий диск; 12. Редукционный клапан; 13, 15. Прокладка; 14. Маслоохладитель; 16, 18. Шланг; 17. Штуцер; 19. Датчик давления; 20. Затягивать динамометрическим ключом; 21. Каркас крышек; 22, 25. Упорные полукольца; 23. Коренной вкладыш; 24. Коленвал; 26. Регулировочная штанга генератора; 27. Блок цилиндров; 28. Крышка шатуна; 29. Шатунные вкладыши; 30. Шатун; 31. Палец; 32. Кольца; 33. Поршень; 34. Болт

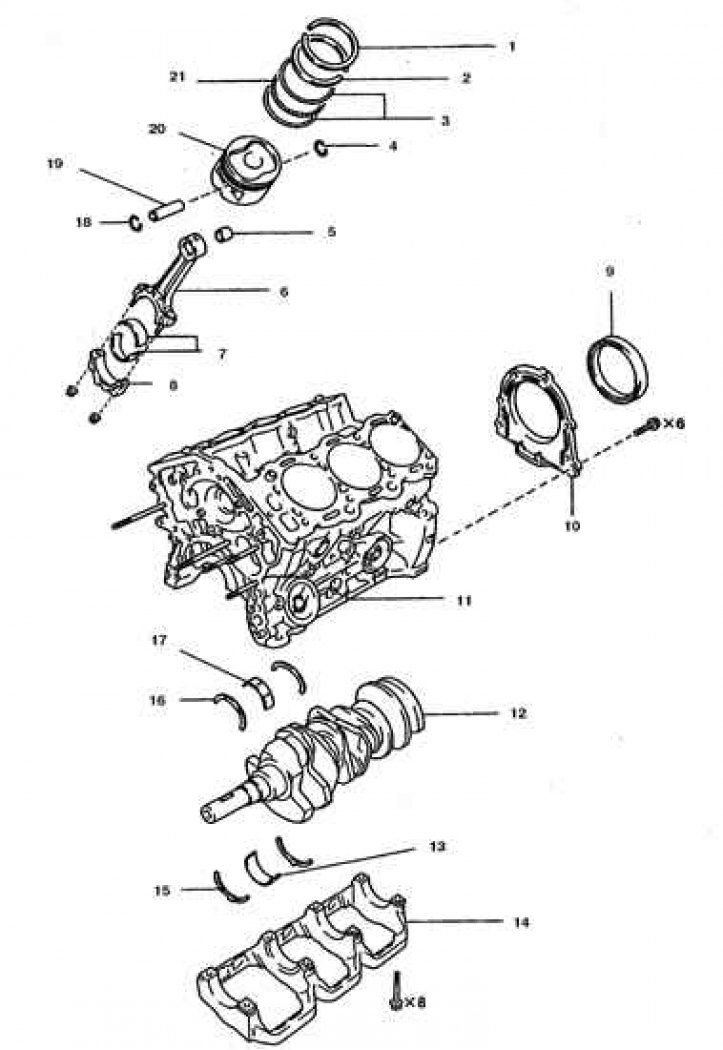

1. Кольцо компрессионное верхнее; 2. Кольцо компрессионное нижнее; 3. Диски маслосъемного кольца; 4, 18. Стопорное кольцо; 5. Втулка; 6. Шатун; 7. Шатунные вкладыши; 8. Крышка шатуна; 9. Сальник 10. Держатель; 11. Блок цилиндров; 12. Коленвал; 13, 17. Коренные вкладыши; 14. Каркас крышек; 15, 16. Упорные полукольца; 19. Палец; 20. Поршень; 21. Расширитель маслосъемного кольца
