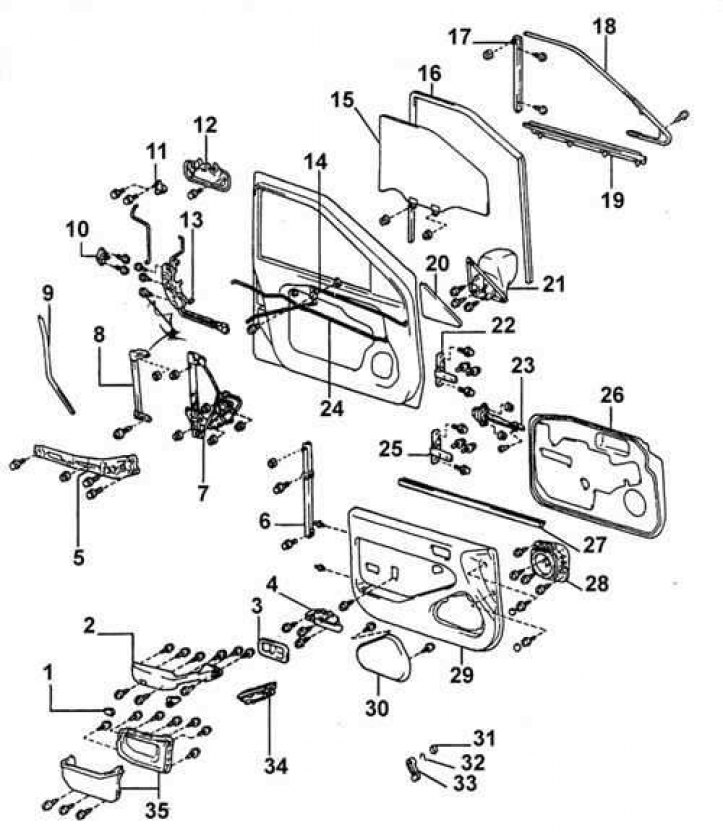

Передняя дверь
1 – лампа подсветки; 2 – подлокотник; 3 – декоративная накладка внутренней ручки; 4 – внутренняя ручка открытия двери; 5 – внутренний кронштейн двери; 6 – передняя нижняя направляющая стекла; 7 – стеклоподъемник; 8 – задняя нижняя направляющая стекла; 9 – уплотнение передней двери; 10 – ударная пластина замка двери; 11 – цилиндр замка двери; 12 – внешняя ручка; 13 – замок двери; 14 – тяги замка двери; 15 – стекло двери; 16 – направляющая стекла двери; 17 – накладка рамки стекла двери; 18 – верхняя накладка; 19 – наружная накладка; 20 – декоративная накладка зеркала; 21 – зеркало заднего вида; 22 – шарнир двери; 23 – ограничитель открытия двери; 24 – тяга дистанционного управления замком двери; 25 – шарнир двери; 26 – защитная пленка; 27 – внутреннее уплотнение стекла двери; 28 – громкоговоритель; 29 – обивка двери; 30 – решетка громкоговорителя; 31 – пластина; 32 – стопорное кольцо; 33 – ручка регулятора; 34 – выключатель стеклоподъемника; 35 – карман двери
1. Снимите обивку двери и защитную пленку.
2. Опустите стекло двери.
3. Потяните вверх и извлеките из скоб крепления наружное уплотнение стекла двери. Отвинтите винты и снимите заднюю направляющую стекла и верхнюю рамку окна. Извлеките из скоб крепления и снимите накладки (см. рис. Передняя дверь).

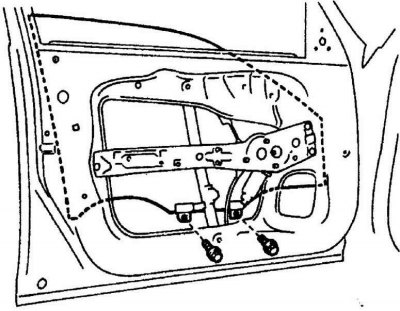

4. Отвинтите два болта и снимите стекло двери со стеклоподъемника.
5. Извлеките стекло двери вверх двери.
6. Установка производится в последовательности, обратной снятию.
