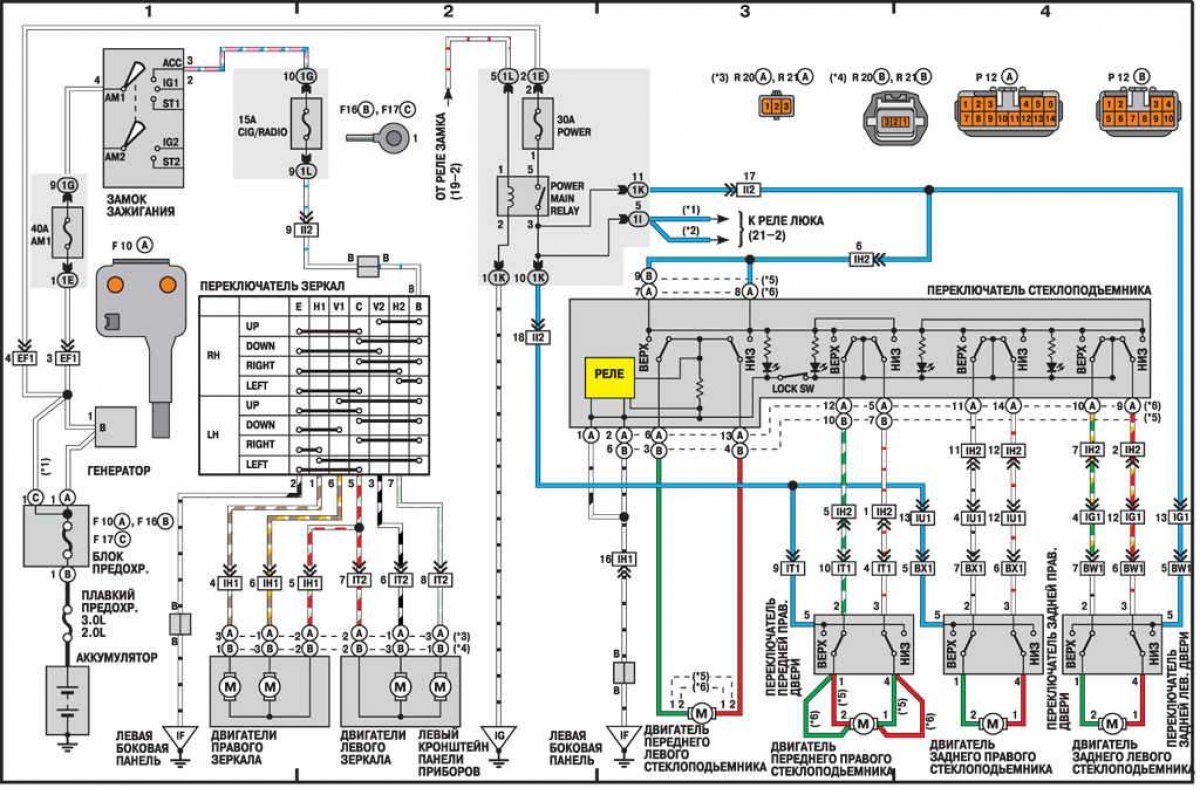

Электросхема управления зеркалами и стеклоподъемниками
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

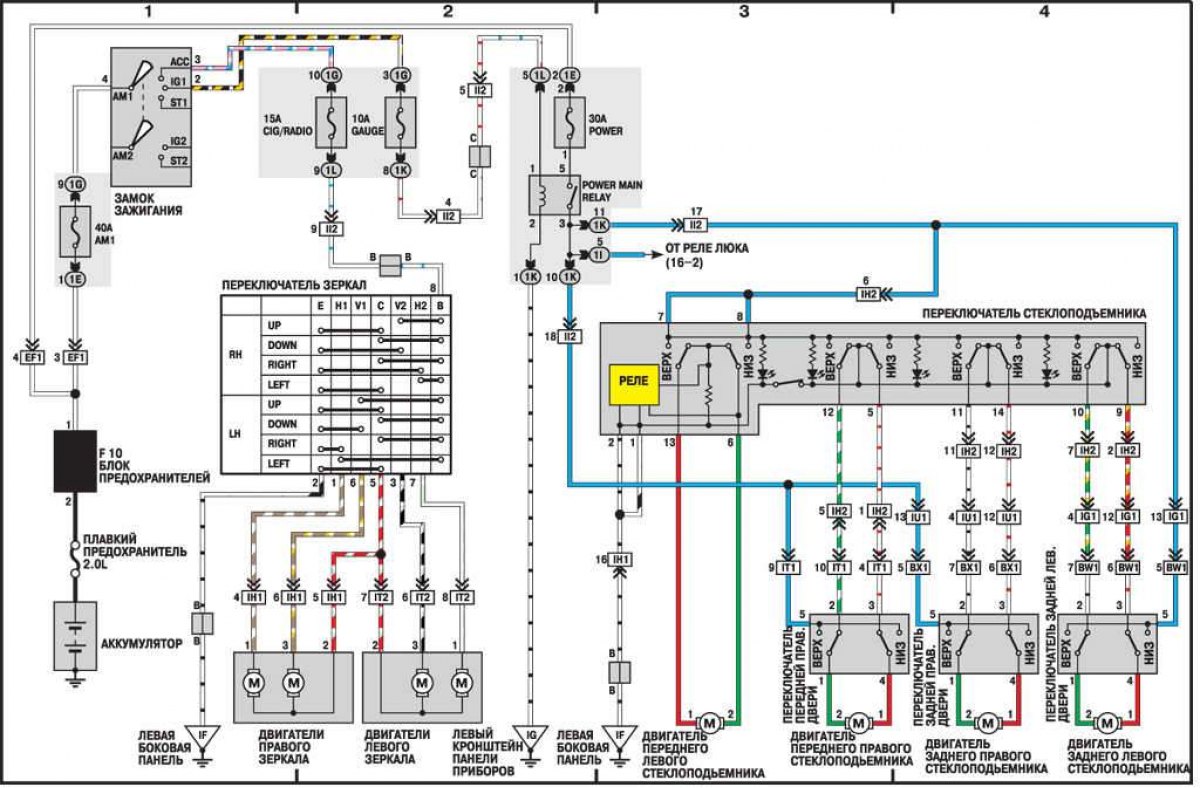

Электросхема управления зеркалами и стеклоподъемниками [Toyota Camry XV10]
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
