Проверка проводимости переключателя регулировки положения зеркала [Toyota Camry XV30]

  • Главная
  • Камри
  • XV30 (2001-2006)
  • Электрооборудование
  • Оборудование и приборы
  • Проверка проводимости переключателя регулировки положения зеркала
0

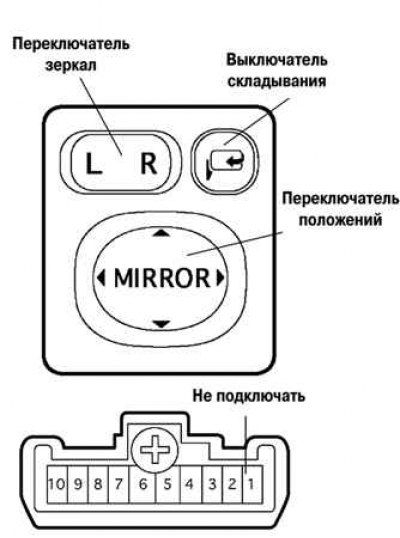

Рис. 7.75. Разъем переключателя регулировки положения зеркала


Отсоедините разъем переключателя и проверьте проводимость между выводами по таблицам.

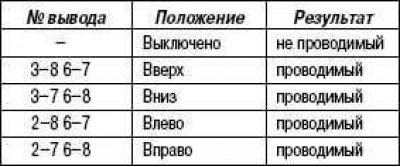

Левое зеркало

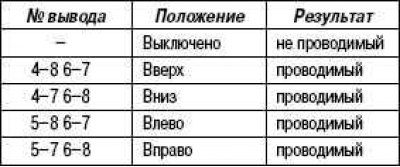

Правое зеркало





[Смотрите первоисточник на веб-сайте toyotaman.ru]

Складывание зеркал
