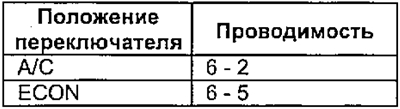

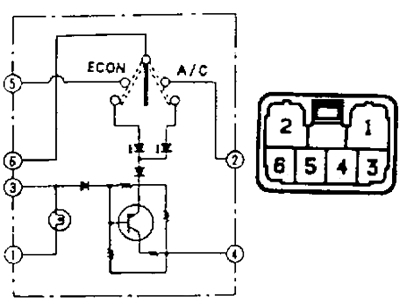

Проверьте наличие проводимости между выводами при различных положениях переключателя.

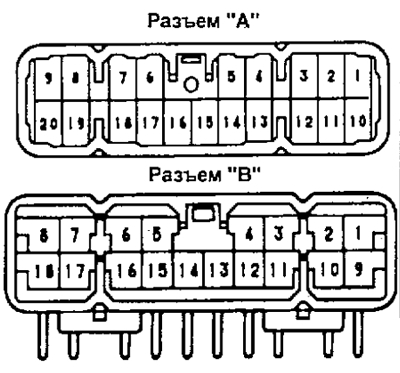

2. Проверка наличия проводимости между выводами разъема "А" и "В" панели управления (кнопочный тип панели) при различных положениях переключателей системы.

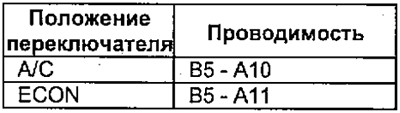

а) Проверка наличия проводимости между выводами разъема "А" и "В" панели управления при различных положениях переключателя "А/С - ECON".

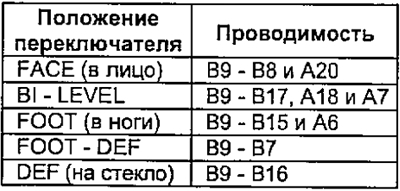

б) Проверка наличия проводимости между выводами разъема "А" и "В" панели управления при различных положениях переключателя направления обдува.

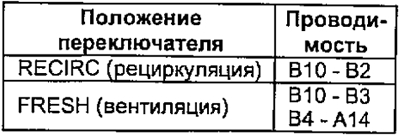

в) Проверка наличия проводимости между выводами разъема "А" и "В" панели управления при различных положениях переключателя забора воздуха.
Кроме двигателей 4А-FE
г) (Для двигателей 4А-FE). Проверьте наличие проводимости вежду выводами "А14" - "В6" разъема панели управления.
3. Проверка сопротивления регулятора температуры.
а) Измерьте сопротивление между выводами "А8" - "В18" разъема панели управления.
- Сопротивление — 3 кОм
б) Подсоедините тестер к выводам "В18" - "А9" разъема панели управления и измерьте сопротивление между выводами при положении переключателя водяного крана охлаждающей жидкости МАХ НОТ и МАХ COLD.
Текст взят с указанного сайта [ToyotaMAN]
- МАХ НОТ — 3 кОм
- MAX COLD — 0 Ом
в) Убедитесь, что при переключении переключателя из положения МАХ COLD в положение МАХ НОТ сопротивление меняется.
