Серия А

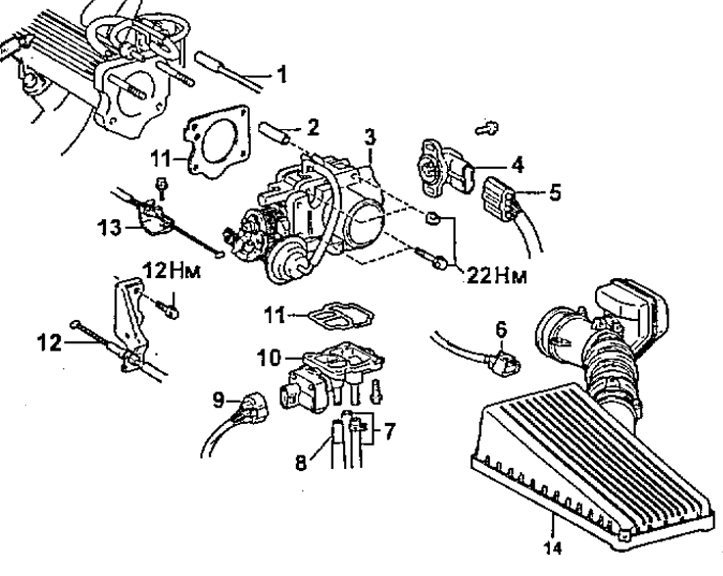

5A-FE, 7A-FE
4A-FE
1 - вакуумный шланг аккумулятора паров топлива,
2 - вакуумный шланг,
3 - корпус дроссельной заслонки,
4 - датчик положения дроссельной заслонки,
5 - разъем датчика положения дроссельной заслонки,
6 - разъем датчика температуры воздуха на впуске,
7 - шланги перепуска охлаждающей жидкости,
8 - шланг перепуска воздуха,
9 - разъем клапана системы управления частотой вращения холостого хода,
10 - клапан системы управления частотой вращения холостого хода,
11 - прокладка,
12 -трос управления клапаном-дросселем (с АКПП),
13 - трос акселератора,
14 - крышка воздушного фильтра воздуховод.

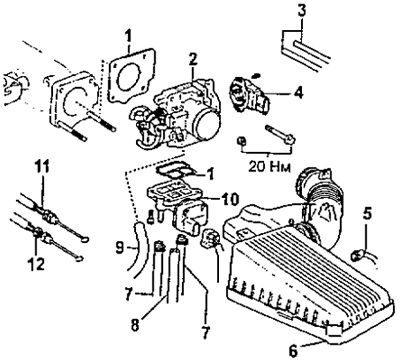

3S-FE, 4S-FE
1 - прокладка,
2 - корпус дроссельной заслонки,
3 - вакуумные шланги,
4 - датчик положения дроссельной заслонки,
5 - разъем датчика температуры воздуха на впуске,
6 - крышка воздушного фильтра с воздуховодом,
7 - шланг перепуска охлаждающей жидкости,
8 - шланг перепуска воздуха,
9 - шланг системы вентиляции картера,
10 - клапан системы управления частотой вращения холостого хода,
11 - трос управления клапаном-дросселем,
12 - трос акселератора.
