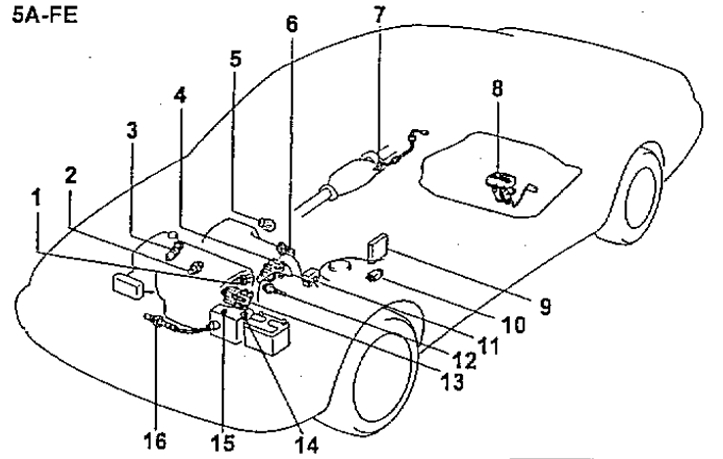

Серия А
1 - датчик температуры охлаждающей жидкости,
2 - датчик температуры охлаждающей жидкости,
3 - форсунки,
4 - клапан системы управления частотой,
5 - датчик абсолютного давления во впускном коллекторе,
6 - датчик положения дроссельной заслонки,
7 - кислородный датчик,
8 - топливный насос,
9 - электронный блок управления,
10 - реле-выключатель топливного насоса,
11 - диагностический разъем,
12 - датчик температуры воздуха на впуске,
13 - распределитель,
14 - главное реле системы впрыска,
15 - предохранитель "EFl",
16 - кислородный датчик,
17 - датчик положения коленчатого вала,
18 - датчик температуры охлаждающей жидкости,
19 - датчик CPS.

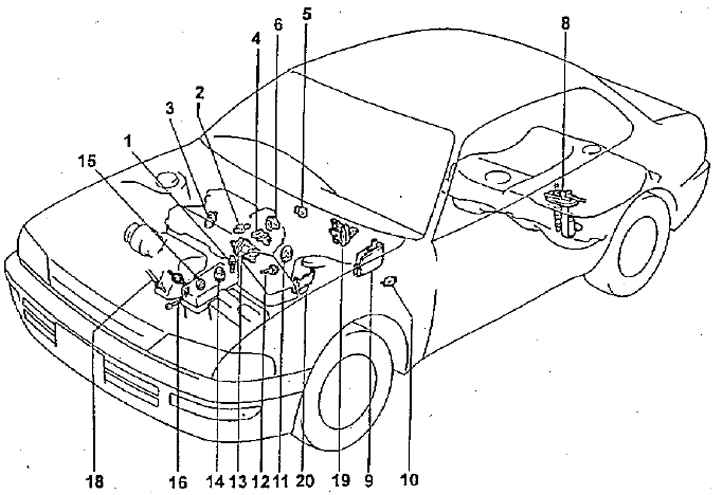

3S-FE, 4S-FE
1 - датчик температуры охлаждающей жидкости,
2 - датчик температуры охлаждающей жидкости,
3 - форсунки,
4 - клапан системы управления частотой,
5 - датчик абсолютного давления во впускном коллекторе,
6 - датчик положения дроссельной заслонки,
7 - кислородный датчик,
8 - топливный насос,
9 - электронный блок управления,
10 - реле-выключатель топливного насоса,
11 - диагностический разъем,
12 - датчик температуры воздуха на впуске,
13 - распределитель,
14 - главное реле системы впрыска,
15 - предохранитель "EFI",
16 - кислородный датчик,
18 - датчик температуры воздуха на впуске,
19 - катушка зажигания (4S-FE),
20 - коммутатор.
