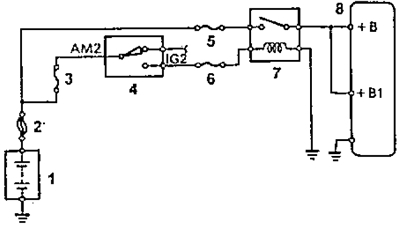

Схемы включения главного реле системы впрыска
1 - аккумуляторная батарея,
2 - главная плавкая вставка 2,0L,
3 - плавкая вставка АМ2 (ЗОА),
4 - замок зажигания,
5 - предохранитель EFI (15А),
6 - предохранитель JGN (7,5А),
7 - главное реле системы впрыска топлива,
8 - электронный блок управления.
1. Снимите крышку блока реле и главное реле системы впрыска.
2. Проверьте сопротивление обмотки реле.
а) С помощью омметра убедитесь в наличии проводимости между выводами "1" и "2".
Исходник опубликован на веб-сайте (TOYOTAMAN)
б) Затем с помощью омметра убедитесь в отсутствии проводимости между выводами "3" и "5".

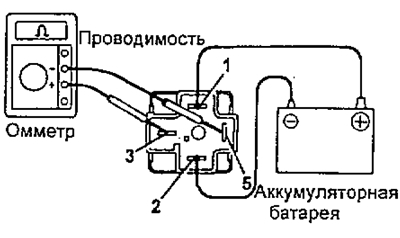

3. Проверьте работу реле.
а) Подведите напряжение от аккумуляторной батареи к выводам "1" и "2" разъема реле.
б) С помощью омметра убедитесь в наличии проводимости между выводами "3" и "5".
Если условия, указанные в пунктах 1 и 2, не выполняются, замените реле. При необходимости корпус реле можно снять и, прежде чем его выкинуть, попробовать устранить причину отказа. Для этого очистите все контакты, и проверьте сопротивления обмоток в двух направлениях, поскольку могут стоять диоды, которые шунтируют обмотки. Если сопротивления обмоток в обоих направлениях одинаковые, диодов нет, то подключать аккумуляторную батарею можно в любой последовательности. Если нет, то подключать аккумуляторную батарею следует соблюдая полярность.
4. Установите реле и крышку блока реле.
