Планетарная коробка передач (А540Н)

Планетарная коробка передач содержит три планетарных ряда, три блокировочных муфты, четыре тормоза и три муфты свободного хода.

Мощность от двигателя через гидротрансформатор передается на входной вал планетарной коробки передач.

Переключение передач осуществляется включением определенной комбинации тормозов и муфт свободного хода, в результате чего изменяется частота вращения выходного вала.

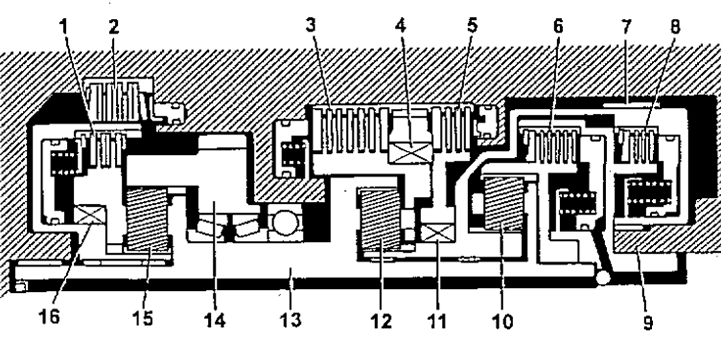

Элементы планетарной коробки передач

1. Блокировочная муфта повышающего планетарного ряда (С₀) — соединяет водило и солнечное колесо повышающего ряда.

2. Тормоз повышающего ряда (В₀) — останавливает солнечное колесо повышающего ряда.

3. Муфта №1 свободного хода повышающего ряда (F₁) — при включенном тормозе второй передачи, запрещает вращение против часовой стрелки солнечных шестерен переднего и заднего планетарных рядов.

4. Муфта переднего хода (С₁) — соединяет входной вал и эпицикл переднего планетарного ряда.

5. Тормоз второй передачи (В₂) — останавливает наружное кольцо муфты свободного хода №1, таким образом запрещая вращение солнечных шестерен переднего и заднего планетарных рядов против часовой стрелки.

6. Тормоз 1-й передачи и заднего хода (В₃) — останавливает водило заднего планетарного ряда.

7. Муфта свободного хода №2 (F₂) — запрещает вращение водила заднего планетарного ряда против часовой стрелки.

8. Муфта прямой передачи (С₂) — соединяет входной вал и солнечные шестерни переднего и заднего планетарного ряда.

9. Тормоз обеспечения режима торможения двигателем на второй передаче (B₁) — останавливает вращение солнечных шестерен переднего и заднего планетарных рядов.


10. Муфта свободного хода повышающей передачи (F₀) — при запуске двигателя соединяет солнечную шестерню повышающего планетарного ряда и водило повышающего планетарного ряда.
