Примечание. Ввиду использования в конструкции автоматического натяжителя ремня проверять натяжение ремня не требуется.
Снятие
Снимите нижний левый щиток двигателя.
Снимите нижний защитный щиток № 1 двигателя.
Снимите нижний правый щиток двигателя.

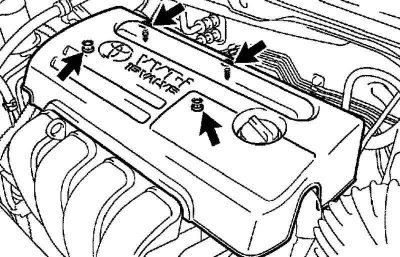

Рис. 2.116. Снятие крышки головки блока ряда цилиндров №2
Отверните 2 гайки, отсоедините 2 клипсы, затем снимите крышку головки блока ряда цилиндров № 2 (рис. 2.116).

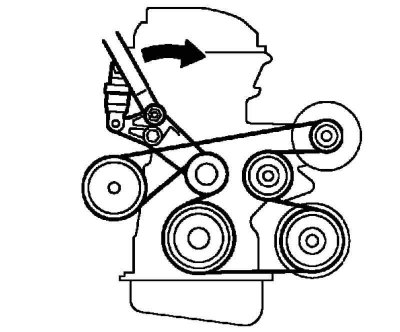

Рис. 2.117. Снятие поликлинового ремня
Осторожно поверните натяжитель поликлинового ремня по часовой стрелке, затем снимите ремень (рис. 2.117).
Установка
Установите клиновой ремень вентилятора и генератора.
Закрепите крышку головки блока ряда цилиндров № 2 двумя гайками и двумя клипсами. Момент затяжки: 7,0 Н·м.
Установка остальных компонентов производится в порядке, обратном снятию.
