Электрическая схема системы зарядки [Toyota Corona T190]

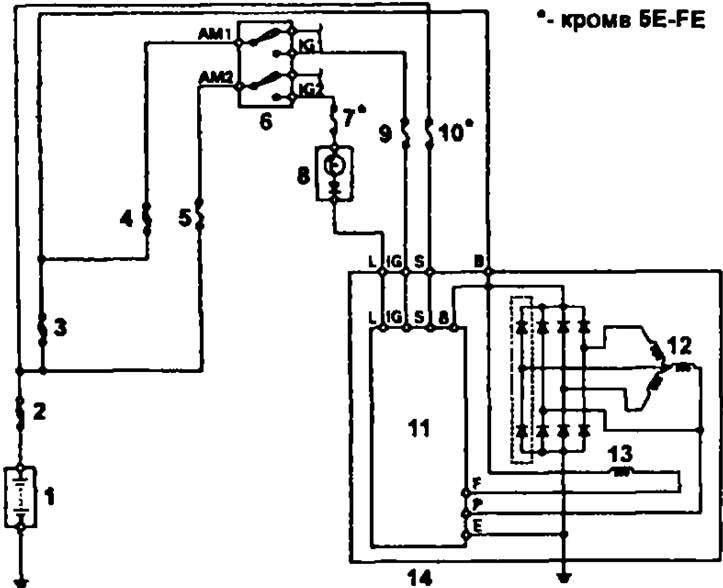

Схема системы зарядки (двигатели 3S-FE и 4A-FE, 4S-FE, 5E-FE): 1 - аккумуляторная батарея, 2 - главная плавкая вставка "2,0L", 3 - плавкая вставка "ALT" (100А), 4 - плавкая вставка "АМ1" (40А или 50А), 5 - плавкая вставка "АМ2" (30А или 15А), 6 - замок зажигания, 7 - предохранитель "IGN" 7,5А (3S-FE, 4S-FE, 3S-GE) или 10А (4A-FE), 8 - контрольная лампа зарядки аккумуляторной батареи, 9 - предохранитель "GAUGE" (10А или 15А), 10 - предохранитель "ALT-S" ("ALT-SENSING") (7.5А), 11 - регулятор напряжения, 12 - обмотка статора, 13 - обмотка ротора, 14 - генератор

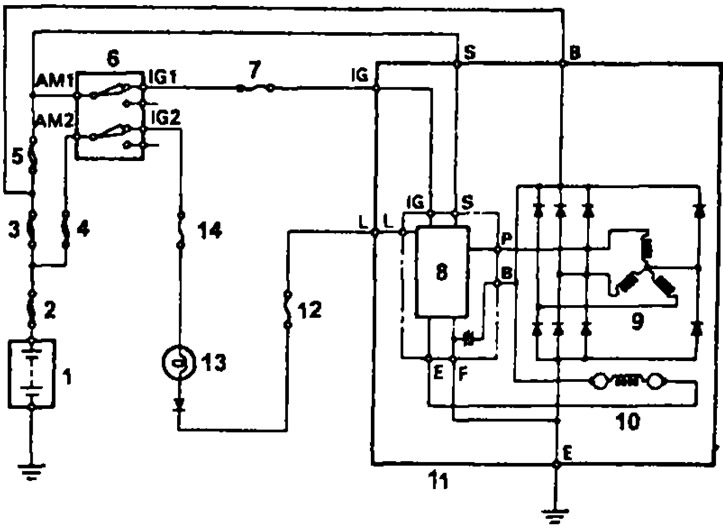

Схема системы зарядки (двигатель 3S-GE): 1 - аккумуляторная батарея, 2 - главная плавкая вставка "2,0L", 3 - плавкая вставка "ALT" (100А), 4 - плавкая вставка "АМ2" (30А), 5 - плавкая вставка "АМ1" (40А), 6 - замок зажигания, 7 - предохранитель "ECU-IG" (15А), 8 - регулятор напряжения, 9 - обмотка статора, 10 - обмотка ротора, 11 - генератор, 12 - предохранитель "CHARGE" (7,5А), 13 - контрольная лампа зарядки аккумуляторной батареи, 14 - предохранитель "IGN" (7,5А)

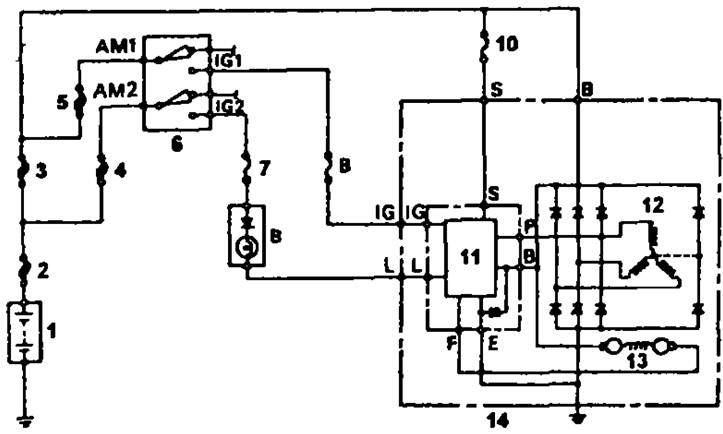

Схема системы зарядки (двигатель 7A-FE): 1 - аккумуляторная батарея, 2 - главная плавкая вставка "3,0W", 3 - плавкая вставка "ALT" (100А), 4 - плавкая вставка "АМ2" (30А), 5 - плавкая вставка "АМ1" (40А), 6 - замок зажигания, 7 - предохранитель "IGN" (7,5А), 8 - контрольная лампа зарядки аккумуляторной батареи, 9 - предохранитель "GAUGE" (10А), 10 - предохранитель "ALT-S" (7,5А), 11 - регулятор напряжения, 12 - обмотка статора, 13 • обмотка ротора, 14 - генератор

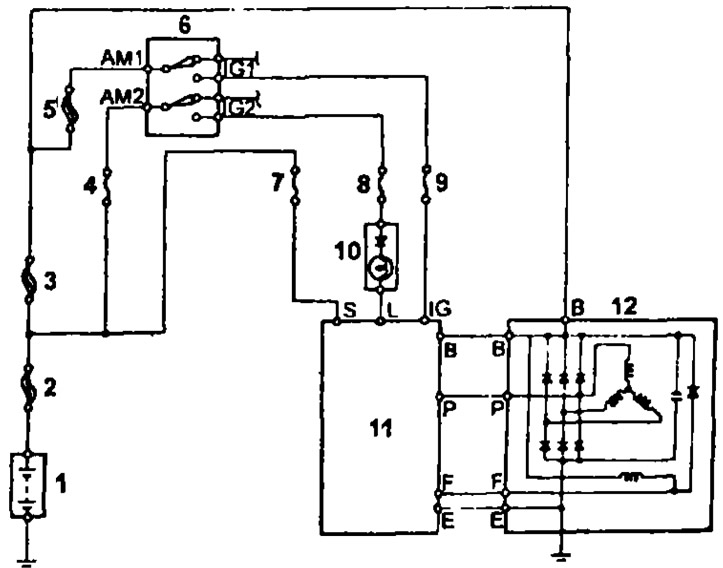

Схема системы зарядки (двигатели 2С, 2C-T): 1 - аккумуляторная батарея, 2 - главная плавкая вставка, 3 - плавкая вставка "ALT" (100А), 4 - плавкая вставка "АМ2" (30А), 5 - плавкая вставка "АМ1" (40А), 6 - замок зажигания, 7 - предохранитель "ALT-SENSING" (7,5А), 8 - предохранитель "IGN" (7.5А), 9 - предохранитель "GAUGE" (10А), 10 - контрольная пампа заряда аккумуляторной батареи, 11 - регулятор напряжения, 12 - генератор
