Корона Т190 (1992-1997)

Проверка реле свечей накаливания (2С)

  • Главная
  • Corona
  • Корона Т190 (1992-1997)
  • Силовой агрегат
  • Электрооборудование двигателя
0

Проверка реле свечей накаливания №1 (2С)



1. Снимите реле свечей накалиаания №1. Реле установлено в левой задней части моторного отсека.

2. Проверьте репе свечей накаливания Ns1.

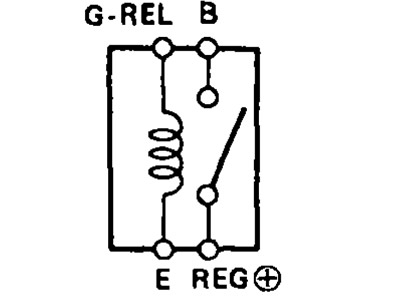

А. Проверьте цепь реле.

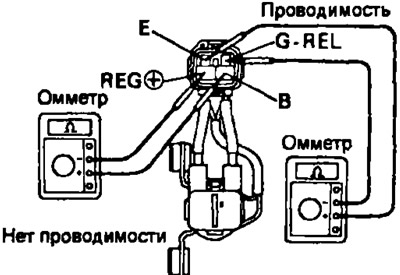

  • а) Используя омметр, убедитесь в наличии проводимости между выводами "G-REL" и "Е".
  • б) Убедитесь в отсутствии проводимости между выводами "В" и "REG+".

Если проводимость не соответствует спецификации, замените реле.



Б. Проверьте функционирование реле.

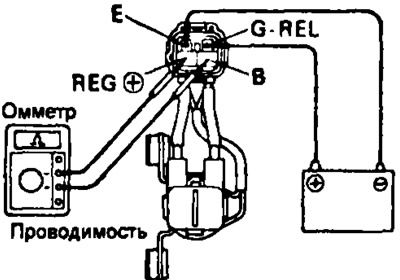

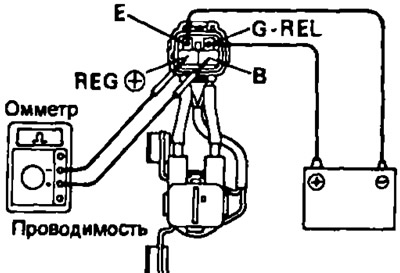

  • а) Подводите напряжение аккумуляторной батареи к выводам "G-REL" и "Е".
  • б) С помощью омметра убедитесь в наличии проводимости между выводами "В" и "REG+".

Если функционирование не соответствует описанию, замените реле.

3. Установите реле свечей накаливания №1.




Проверка реле свечей накаливания №2 (2С)

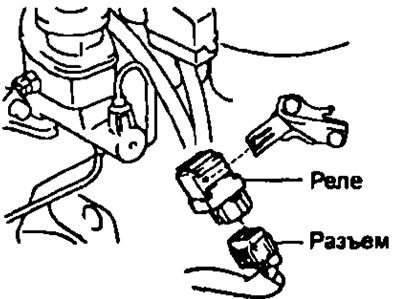

1. Снимите реле свечей накаливания №2. Реле располагается в левой задней части моторного отсека.

2. Проверьте реле свечей накаливания №2.

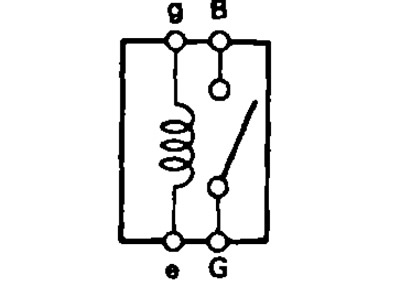

А. Проверьте проводимость реле.

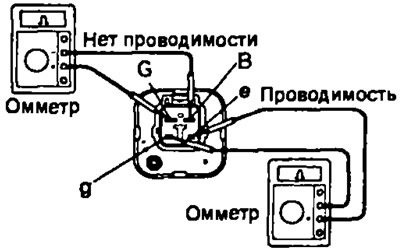

  • а) С помощью омметра убедитесь в наличии проводимости между выводами "д" и "е".
  • б) Убедитесь в отсутствии проводимости между выводами "В" и "G".

Если проводимость не соответствует спецификации, замените реле.

Б. Проверьте функционирование реле.
  • а) Подведите напряжение от аккумуляторной батареи к выводам "д" и "е".
  • б) С помощью омметра убедитесь в наличии проводимости между выводами "В" и "G".

Если функционирование не соответствует описанию, замените реле.



Проверка реле свечей накаливания(2С-Т)



1. Снимите реле свечей накаливания.




2. Проверьте реле свечей накаливания.

А. Проверьте цепь реле.

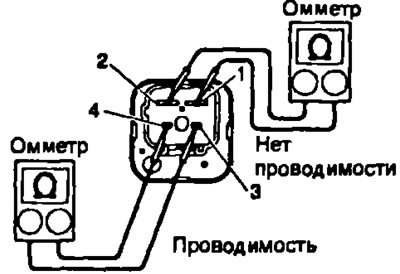

  • а) Используя омметр, убедитесь в наличии проводимости между выводами "1" и "2".
  • б) Убедитесь в отсутствии проводимости между выводами "3" и "4".

Если проводимость не соответствует спецификации, замените реле.



Б. Проверьте функционирование реле.

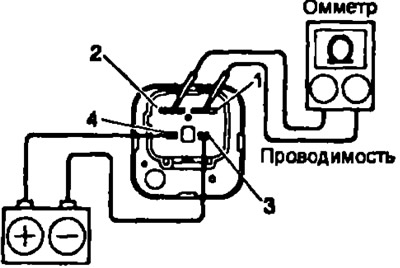

  • а) Подведите напряжение аккумуляторной батареи к клеммам "3" и "4".
  • б) С помощью омметра убедитесь в наличии проводимости между выводами "1" и "2".

Если функционирование не соответствует описанию, замените реле.



3. Установите реле свечей накаливания №1.
