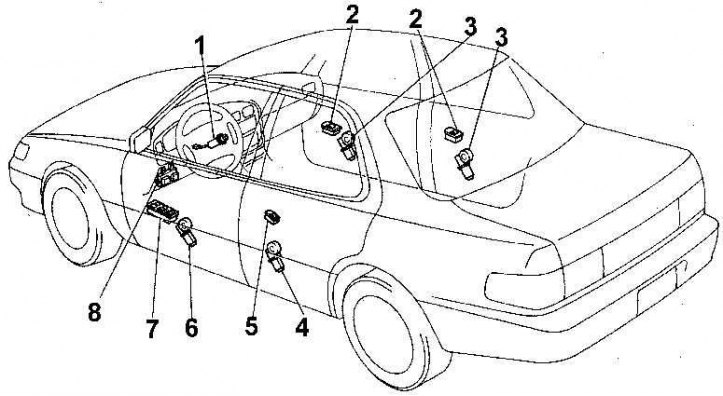

Расположение элементов системы управления стеклоподъемниками с электрическим приводом
1 – замок зажигания; 2 – переключатель стеклоподъемника; 3 – двигатель стеклоподъемника; 4 – двигатель стеклоподъемника; 5 – переключатель стеклоподъемника; 6 – двигатель стеклоподъемника; 7 – переключатель стеклоподъемников на двери водителя; 8 – соединительный блок №1 (предохранитель и главное реле)

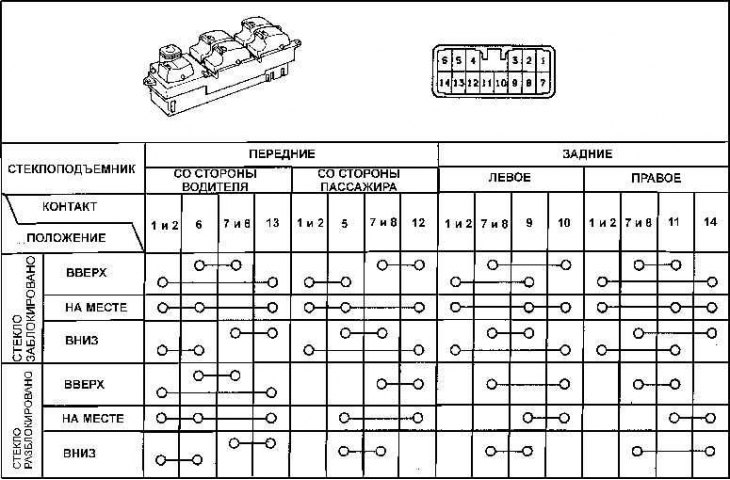

Главный переключатель стеклоподъемников и состояние контактов на переключателе при различных положениях переключателя

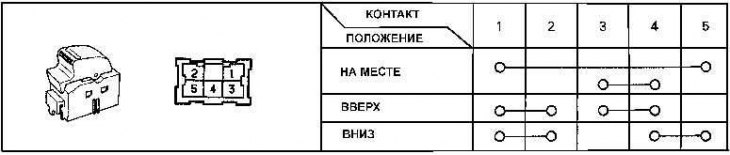

Переключатель стеклоподъемника и состояние контактов на переключателе при различных положениях переключателя
Электрические стеклоподъемники работают только при включении зажигания.
Каждый стеклоподъемник имеет отдельный реверсивный двигатель. Положение переключателя стеклоподъемника определяет полярность напряжения, подаваемого к двигателю и задает направление вращения электродвигателя. На части автомобилей в цепи питания каждого двигателя стеклоподъемника установлены реле перегрузки.
Для проверки работоспособности главного переключателя стеклоподъемников, расположенного на двери водителя, снимите с переключателя электрический разъем и снимите с двери переключатель.
Используя омметр, проверьте замыкание контактов переключателя при различных положениях переключателя (см. рис. Главный переключатель стеклоподъемников и состояние контактов на переключателе при различных положениях переключателя).
(Первоисточник расположен на сайте: «toyotaman.ru»)
Для проверки остальных дверных переключателей стеклоподъемников снимите переключатель и, используя омметр, проверьте замыкание контактов переключателя при различных положениях переключателя (см. рис. Переключатель стеклоподъемника и состояние контактов на переключателе при различных положениях переключателя).
Если переключатели стеклоподъемников исправны, а стеклоподъемник не работает, проверьте подачу напряжения к двигателю стеклоподъемника.
Если напряжение поступает к двигателю стеклоподъемника, а стеклоподъемник не работает, отсоедините стекло двери от стеклоподъемника и, перемещая стекло вручную, проверьте легкость и плавность его перемещения. Если стекло перемещается легко, замените двигатель стеклоподъемника.
