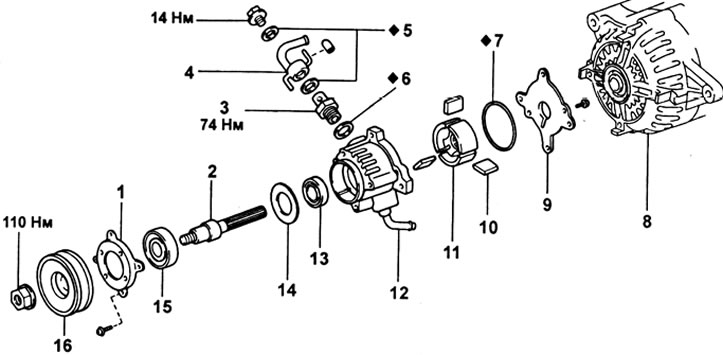

Вакуумный насос (модели LJ). 1 - передняя крышка, 2 - вал ротора, 3 - обратный клапан, 4 - штуцер, 5 - прокладки, 6 - прокладка, 7 - кольцевое уплотнение, 8 - генератор, 9 - задняя крышка, 10 - лопатки, 11 - ротор, 12 - корпус насоса, 13 - сальник, 14 - шайба, 15 - подшипник, 16 - шкив.
Вакуумный насос (модели LJ). 1 - передняя крышка, 2 - вал ротора, 3 - обратный клапан, 4 - штуцер, 5 - прокладки, 6 - прокладка, 7 - кольцевое уплотнение, 8 - генератор, 9 - задняя крышка, 10 - лопатки, 11 - ротор, 12 - корпус насоса, 13 - сальник, 14 - шайба, 15 - подшипник, 16 - шкив.
Снятие и установка (модели LJ)

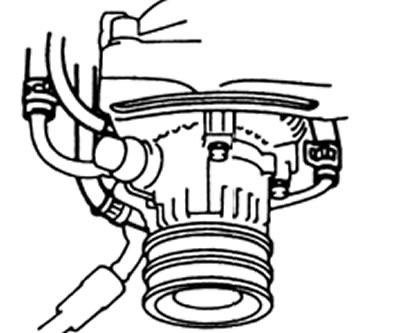

1. Отсоедините два вакуумных шланга.
2. Отсоедините отводящий масляный шланг и подводящую масляную трубку.

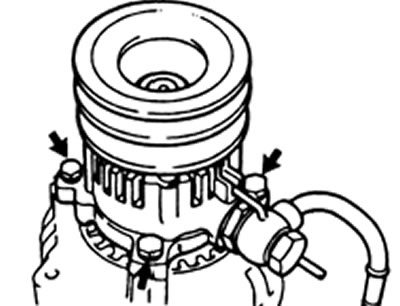

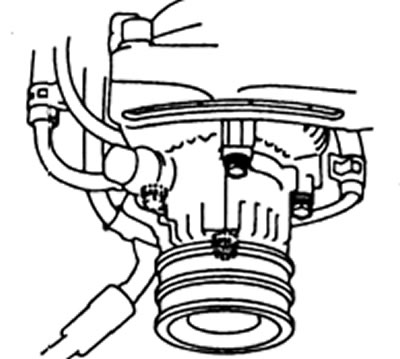

3. Отверните четыре болта и снимите генератор в сборе с вакуумным насосом.
4. Отверните четыре болта и снимите вакуумный насос с генератора.

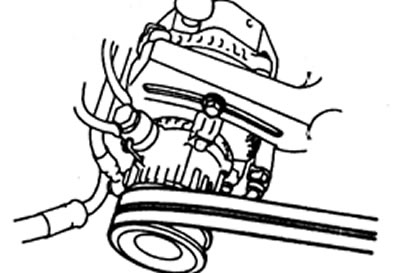

5. Произведите установку вакуумного насоса в порядке обратном снятию. После установки генератора в сборе с вакуумным насосом, перемещая генератор, отрегулируйте натяжение ремня привода и затяните регулировочный болт.

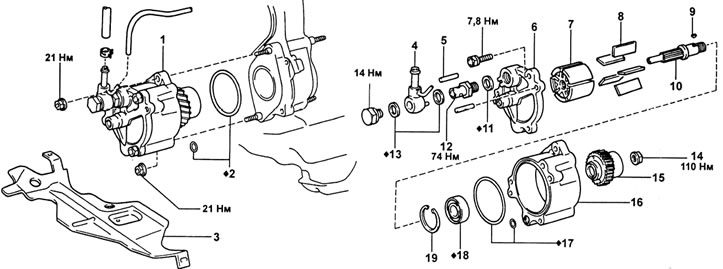

Снятие и установка (модели KZJ)
1. Отверните три болта и снимите нижний кожух защиты двигателя.

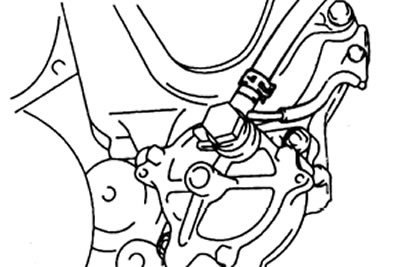

2. С помощью плоскогубцев отсоедините два шланга от вакуумного насоса.
Оригинальный текст размещён на: ToyotaMan

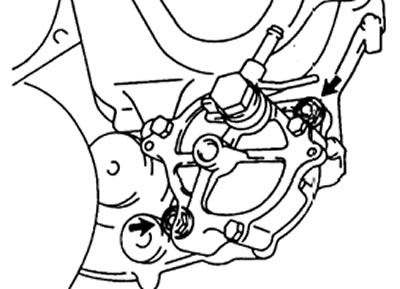

3. Отверните два болта крепления и снимите насос с двигателя.
4. Снимите две кольцевые прокладки.
5. Установите новые кольцевые прокладки на вакуумный насос.
6. Установите вакуумный насос на место, установите и затяните два болта.
Момент затяжки — 21 Н·м
7. С помощью плоскогубцев установите вакуумные шланги на место.
8. Установите нижний кожух защиты двигателя и затяните три болта крепления.
