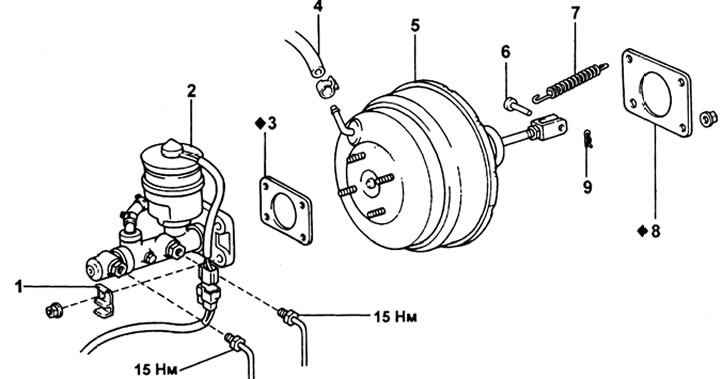

Вакуумный усилитель тормозов в сборе. 1 - держатель, 2 - главный тормозной цилиндр, 3 - прокладка, 4 - вакуумный шланг, 5 - усилитель тормозов, 6 - штифт вилки, 7 - возвратная пружина, 8 - прокладка, 9 - шплинт.
Снятие
1. Снимите главный тормозной цилиндр.
2. Отсоедините вакуумный шланг от усилителя тормозов.
3. Снимите пружину и удалите шплинт. Ослабьте контргайку. Снимите штифт вилки и отсоедините педаль тормоза от вилки.

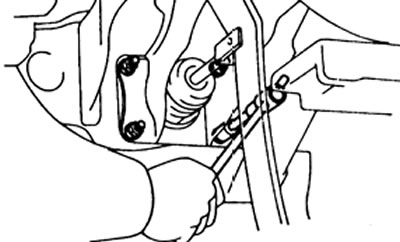

4. Отверните гайки и снимите усилитель тормозов вместе с прокладкой.
Проверка работы обратного клапана
1. Снимите обратный клапан.
2. Проверьте, что воздух проходит через клапан от усилителя к шлангу.
3. Проверьте, что воздух не идет через клапан от шланга в сторону усилителя.
4. В случае необходимости замените обратный клапан.
Установка
1. Установите усилитель тормозов и затяните гайки крепления.
Момент затяжки — 13 Н·м
2. Пропустите штифт вилки через тормозную педаль. Закрепите штифт с помощью шплинта.
3. Подсоедините вакуумный шланг к усилителю тормозов.
4. Регулировка длины толкателя усилителя.
а) Установите прокладку на главный тормозной цилиндр.

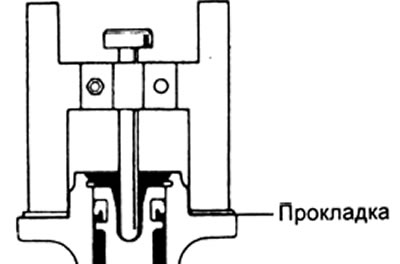

б) Расположите спецприспособле-ние на главном тормозном цилиндре и опускайте стержень до тех пор, пока он не коснется поршня.
в) Переверните спецприспособление верхней частью вниз и положите его на усилитель.
г) Измерьте зазор между толкателем усилителя и головкой стержня спец-приспособления.
Зазор — 0 мм
д) При нажатии на тормозную пе-дало отрегулируйте длину толкателя усилителя так, чтобы толкатель легко касался головки стержня после отпускания педали.
е) Снова измерьте зазор.
5. Установите главный тормозной цилиндр.
6. Заполните бачок тормозной жидкостью и прокачайте тормозную систему.
