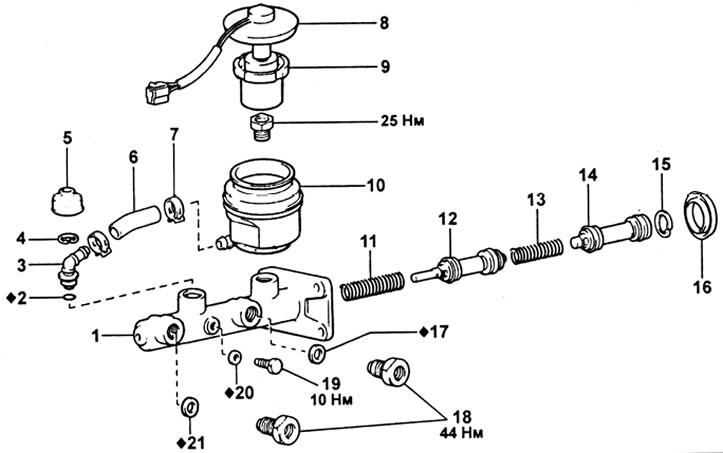

Главный тормозной цилиндр. 1 - корпус тормозного цилиндра, 2 - кольцевое уплотнение, 3 - штуцер, 4 - стопорное кольцо, 5 - пыльник, 6 - шланг, 7 - хомут, 8 - крышка, 9 - фильтр, 10 - бачок, 11 - пружина, 12 - поршень №2,13 - пружина, 14 - поршень №1,15 - стопорное кольцо, 16 - пыльник, 17 - прокладка, 18 - переходник, 19 - стопорный болт, 20 - прокладка, 21 - прокладка.
Снятие
1. Отсоедините разъем датчика уровня тормозной жидкости.
2. С помощью шприца откачайте тормозную жидкость из бачка.
Примечание: не допускайте попадания тормозной жидкости на окрашенные поверхности кузова. В случае попадания - смойте ее немедленно.
3. Отсоедините тормозные трубки от главного тормозного цилиндра.
4. Отверните гайки крепления, затем отсоедините главный тормозной цилиндр, зажим и прокладку от усилителя тормозов.
Установка
1. Перед установкой главного тормозного цилиндра проверьте и, при необходимости, отрегулируйте длину толкателя усилителя тормозов (см. раздел "Вакуумный усилитель тормозов").
2. Установите главный тормозной цилиндр с новой прокладкой и зажим на усилитель тормозов, закрепите с помощью гаек.
Момент затяжки — 13 Н·м
3. Подсоедините тормозные трубки и временно затяните гайки штуцеров от руки.
4. Окончательно затяните гайки штуцеров.
Момент затяжки — 15 Н·м
5. Подсоедините разъем датчика уровня тормозной жидкости в бачке.
6. Заполните бачок тормозной жидкостью и прокачайте систему.
7. Проверьте тормозную систему на отсутствие утечек тормозной жидкости.
8. Проверьте и отрегулируйте положение и ход педали тормоза.
