Стояночный тормоз (задние дисковые тормоза). 1 - стопор, 2 - направляющая пластина, 3 - распорная пластина колодок, 4 - пружина, 5 - регулировочное устройство, 6 - задняя колодка, 7 - фиксатор, 8 - возвратные пружины колодок, 9 - пружина фиксатора, 10 - резьбовая пробка, 11 - тормозной диск, 12 - боковая натяжная пружина, 13 - суппорт в сборе с оправкой, 14 - чашки фиксатора, 15 - нижняя натяжная пружина, 16 - передняя колодка, 17 - фиксатор, 18 - рычаг разведения колодок, 19 - прокладка.
Разборка

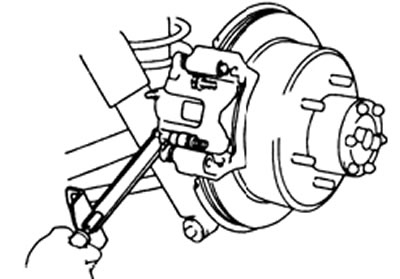

1. Отверните крепежные болты и снимите суппорт в сборе.
Примечание: подвесьте суппорт так, чтобы тормозной шланг не был натянут или перекручен.

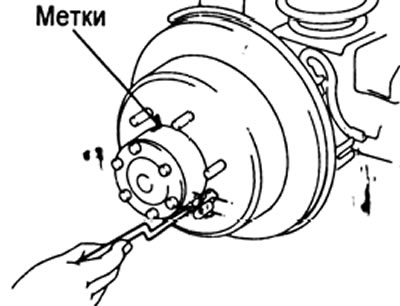

2. Нанесите метки на тормозной диск и заднюю полуось и снимите тормозной диск.
Примечание: если снятие тормозного диска затруднено, поворачивайте регулировочное устройство до тех пор, пока колесо не будет вращаться свободно.

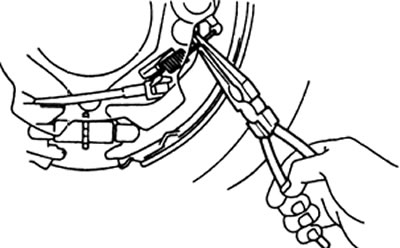

3. С помощью щипцов снимите боковую натяжную пружину.
4. Снимите возвратные пружины колодок.
5. Снимите распорную пластину тормозных колодок вместе с пружиной.
6. Оттяните заднюю колодку и отсоедините регулировочное устройство.

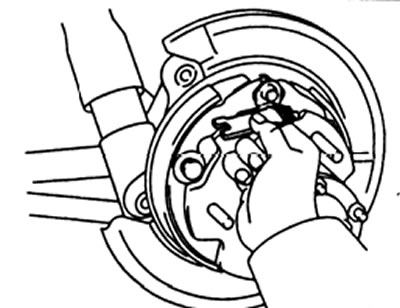

7. Удалите детали фиксатора (чашки и пружину), снимите заднюю колодку и нижнюю натяжную пружину.
8. Оттяните переднюю колодку и отсоедините внутренний трос стояночного тормоза от рычага разведения колодок.
9. Удалите детали фиксатора (чашки и пружину) и снимите переднюю колодку.
8. Снимите и разберите коленчатый рычаг стояночного тормоза (при необходимости).
а) С помощью отвертки снимите стопор.
б) Извлеките штифт и отсоедините внутренний трос стояночного тормоза от коленчатого рычага.
в) Для дальнейшей разборки смотрите соответствующий параграф подраздела "Снятие" в разделе "Задние барабанные тормоза".
Проверка и ремонт
1. Проверьте детали на износ, наличие следов коррозии или дефектов.
2. Измерьте толщину тормозной накладки. Замените колодки если толщина тормозной накладки меньше минимально допустимой или износ неравномерный.
Минимальная толщина 1,0 мм
Стандартная толщина 4,0 мм
3. Измерьте внутренний диаметр тормозного диска. Если тормозной диск имеет задиры или следы износа, он может быть расточен для получения максимального внутреннего диаметра.
Внутренний диаметр:
- Стандартный — 210 мм
- Максимальный — 211 мм
4. Проверьте контакт колодки с тормозным диском. Если контакт не соответствует норме, следует произвести шлифовку накладки или заменить колодку в сборе.

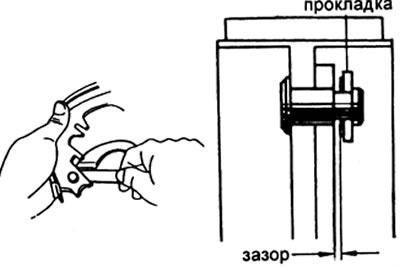

5. Проверка и регулировка зазора между колодкой и рычагом стояночного тормоза.

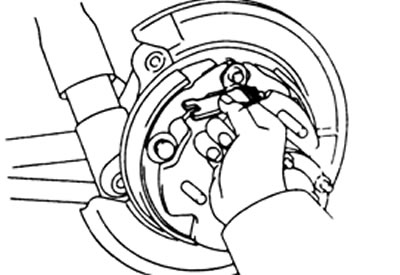

а) Измерьте зазор с помощью толщиномера.
Стандартный зазор менее — 0,35 мм
б) Если зазор не соответствует норме, отрегулируйте его установкой новой прокладки.
Толщина прокладок — 0,3; 0,6; 0,9 мм

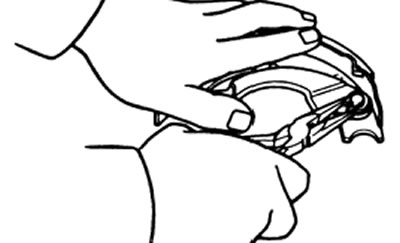

в) Снимите рычаг разведения колодок и установите прокладку нужного размера.
г) Установите рычаг разведения колодок и закрепите его стопором.
д) Повторно измерьте зазор.
Сборка

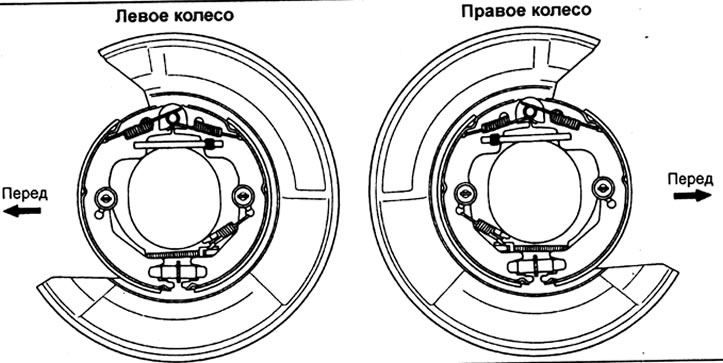

Примечание: производите установку стояночного тормоза для каждого колеса, как показано на рисунке внизу страницы.
1. В случае необходимости осуществляется сборка и установка коленчатого рычага стояночного тормоза.
а) Для сборки см. соответствующий пункт подраздела "Установка" в разделе "Задние барабанные тормоза".
б) С помощью щипцов соедините внутренний трос стояночного тормоза с коленчатым рычагом через штифт и новый стопор.
2. Нанесите тугоплавкую смазку на контактирующие поверхности тормозной колодки и тормозного щита.
3. Нанесите тугоплавкую смазку на регулировочное устройство.
4. Соедините внутренний трос стояночного тормоза с рычагом разведения колодок, расположенном на передней тормозной колодке.
5. Установка передней колодки.

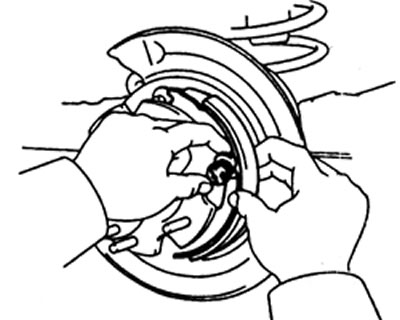

а) Установите фиксатор, чашки и пружину фиксатора на тормозной щит.
б) Перемещайте колодку, чтобы проверить надежность крепления фиксатора.
Примечание: не допускайте попадания масла или смазки на поверхность фрикционной накладки.
6. Установка натяжной пружины, задней колодки и регулировочного устройства.
а) Установите нижнюю натяжную пружину на переднюю колодку.
б) Соедините заднюю колодку с нижней натяжной пружиной.
в) Установите регулировочное устройство между передней и задней колодками.
г) Установите фиксатор, чашки и пружину фиксатора на тормозной щит.
д) Перемещайте колодку, чтобы проверить надежность крепления фиксатора.
(Оригинал можно изучить на сайте: «Toyotaman.ru»)
Примечание: не допускайте попадания масла или смазки на поверхность фрикционной накладки.
е) С помощью щипцов установите боковую натяжную пружину.
7. Установите распорную пластину колодок и пружину так, чтобы пружина была направлена назад.
8. Установите сначала переднюю, а затем заднюю возвратные пэужины.
9. Совместите метки на задней полуоси и тормозном диске и установите на место тормозной диск.
Примечание: в случае отсутствия меток совместите паз на заднем фланце полуоси с установочным отверстием на диске.

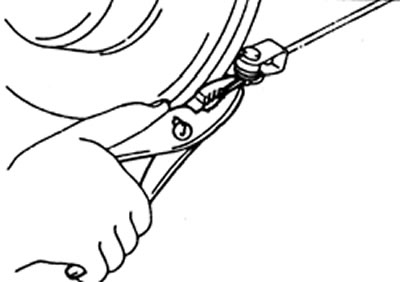

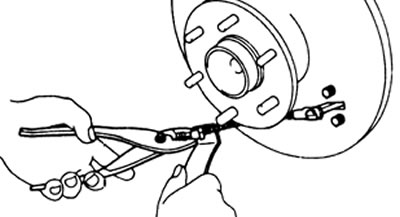

10. Соедините внешний трос стояночного тормоза с коленчатым рычагом (в сборе). Установите штифт, пружинную шайбу, и закрепите шплинтом с помощью щипцов.
11. Регулировка зазора между барабаном и тормозными колодками для стояночного тормоза.
а) Временно установите гайки ступицы.
б) Удалите пробку из отверстия.
в) Поверните регулировочное устройство и разведите тормозные колодки до момента затормаживания тормозного диска.
г) Поверните регулировочное устройство обратно на 8 зубцов.
д) Установите в отверстие пробку.
12. Регулировка положения коленчатого рычага (при необходимости).
а) Потяните вниз коленчатый рычаг для выбора зазора во внутреннем рычажном механизме.
б) Заверните регулировочный болт коленчатого рычага до момента контакта его с противопылевым уплотнением.
в) Ослабьте болт на 1 оборот и зафиксируйте его с помощью контргайки.
Момент затяжки — 5,4 Н·м
г) Установите две пружины коленчатого рычага.
13. Установите суппорт в сборе и затяните два крепежных болта.
Момент затяжки — 103 Н·м
14. Установите заднее колесо.
15. Подгонка колодок и тормозного диска.
а) Разгоните автомобиль до скорости 50 км/ч на ровной и сухой дороге.
б) Нажмите на кнопку рычага стояночного тормоза и потяните за рычаг с усилием 88 Н.
в) В этих условиях автомобиль должен замедлиться и остановиться примерно через 400 м.
г) Повторите указанную процедуру два или три раза.
16. Повторно проверьте и отрегулируйте ход рычага стояночного тормоза.
