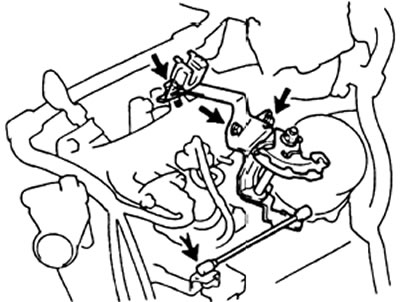

2. Снятие кронштейна и рычагов привода акселератора.
а) Отсоедините рычаги от ТНВД.
б) Отверните три болта и снимите кронштейн и рычаги.
3. Снимите ремень привода ГРМ.
4. Снимите топливные трубки высокого давления.
5. Снимите ТНВД.

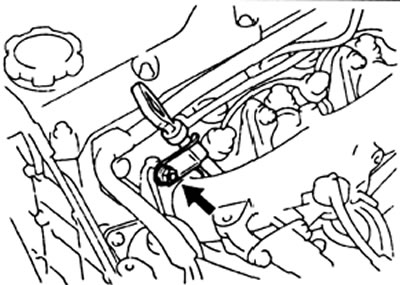

6. Снятие масляного щупа.
а) Отверните гайку крепления и выньте трубку щупа.
б) Снимите резиновое кольцо с направляющей трубки.
7. Снимите топливный фильтр.
8. Снимите масляный радиатор.
а) Отверните две гайки и отсоедините вакуумную трубку.
б) Отверните 13 болтов, снимите масляный радиатор, его крышку и прокладку.

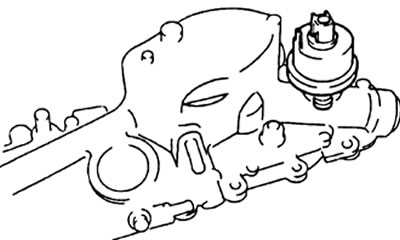

9. Снимите датчик давления масла.
Снятие масляного радиатора (1KZ-T): 1 - прокладка, 2 - масляный радиатор, 3 - перепускной клапан, 4 - корпус клапана, 5 - датчик давления масла, 6 - сливная пробка, 7 - крышка масляного радиатора, 8 - масляный фильтр, 9- пружина.

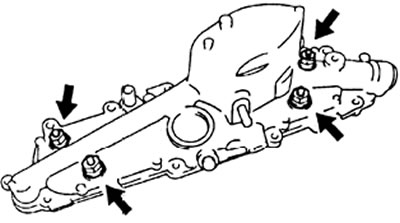

10. Снятие крышки радиатора.
Отверните 4 гайки, снимите крышку радиатора и две прокладки.

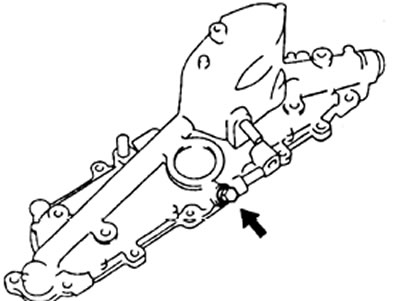

11. Снимите перепускной клапан

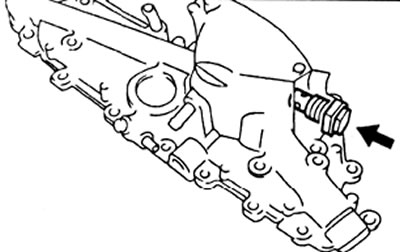

12. Выверните сливную пробку
