Система охлаждения состоит из рубашки охлаждения (внутри блока цилиндров и головки блока), радиатора, водяного насоса, термостата, вентилятора охлаждения, вязкостной муфты, шлангов и других компонентов.
Охлаждающая жидкость, нагреваемая в рубашке охлаждения, направляется в радиатор, в котором охлаждается воздухом, подаваемым вентилятором. Из радиатора охлаждающая жидкость подается водяным насосом обратно в двигатель для его охлаждения.
Рубашка охлаждения представляет собой сеть каналов в блоке цилиндров и головке блока, через которые проходит охлаждающая жидкость.
Радиатор устанавливается в передней части автомобиля. Он состоит из верхнего и нижнего бачков, соединенных сердцевиной (с теплообменными поверхностями). Верхний бачок имеет входной патрубок, заливную горловину и шланг, через который из радиатора отводится избыточная охлаждающая жидкость и пар. Нижний бачок имеет выходной патрубок и кран для слива жидкости.
Сердцевина радиатора состоит из множества трубок, через которые жидкость течет из верхнего бачка в нижний, а также ребер, через которые отводится тепло от жидкости в трубках. Радиатор охлаждается потоком воздуха, создаваемым вентилятором.
Модели с автоматической КПП снабжены теплообменником, для охлаждения рабочей жидкости, устанавливаемым в нижнем бачке радиатора.
Пробка радиатора герметично закрывает радиатор, поддерживая внутри него давление. Работа системы под давлением предотвращает кипение охлаждающей жидкости, даже когда температура последней превышает 100°C. Пробка радиатора имеет два предохранительных клапана - паровой и воздушный. Паровой клапан открывается для отвода пара через отводную трубку (шланг), когда давление внутри системы охлаждения превысит предельно допустимое (температура охлаждающей жидкости 110-120°C, давление 63,7-103,0 кПа). Воздушный клапан открывается, чтобы уменьшить разрежение, возникающее в системе охлаждения после остановки двигателя и падения температуры. Открытие клапана позволяет охлаждающей жидкости вернуться в систему из расширительного бачка.
В расширительный бачок поступает избыточная охлаждающая жидкость, в результате увеличения объема последней при ее нагреве в системе охлаждения. Жидкость из расширительного бачка возвращается в радиатор, когда же температура в системе падает, в результате чего радиатор всегда заполнен жидкостью и при этом исключаются ее потери. Следует проверять уровень охлаждающей жидкости в расширительном бачке и вовремя ее добавлять.
Водяной насос обеспечивает циркуляцию охлаждающей жидкости в системе охлаждения. Насос устанавливается в передней части блока цилиндров и приводится клиновым ремнем. Термостат устанавливается во входном водяном патрубке радиатора. Твердый наполнитель внутри термостата расширяется при нагреве и сжимается при охлаждении. Таким образом, при нагреве воскового наполнителя возникает сила давления, преодолевающая сопротивление пружины, стремящейся держать клапан в закрытом положении, и клапан открывается. Термостат открывается при температуре 82-88°C. При охлаждении наполнителя пружина закрывает клапан.

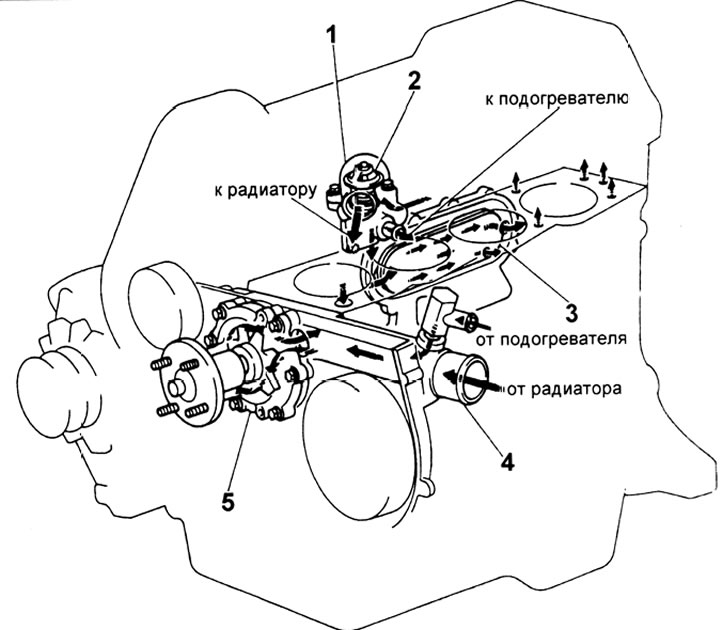

Система охлаждения двигателя (серия L): 1 - корпус термостата, 2 - термостат, 3 - водомасляный радиатор, 4 - патрубок, 5 - водяной насос.

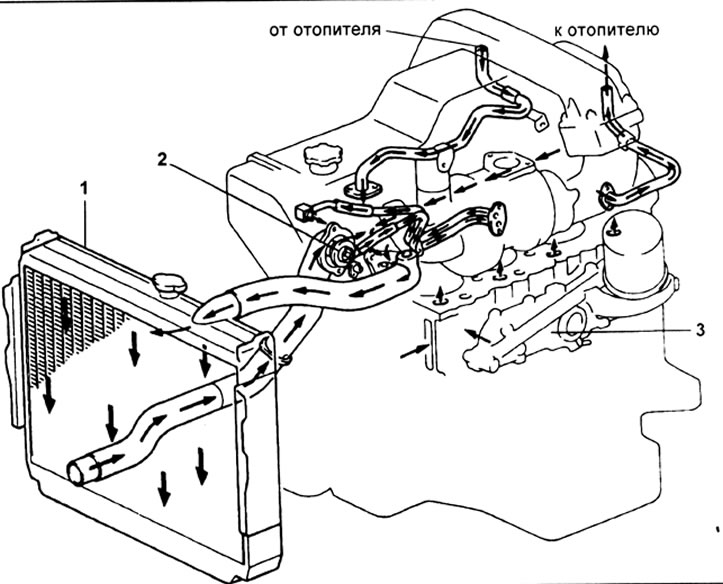

Система охлаждения двигателя 1KZ-T: 1 - радиатор, 2 - термостат, 3 - маслоохладитель.

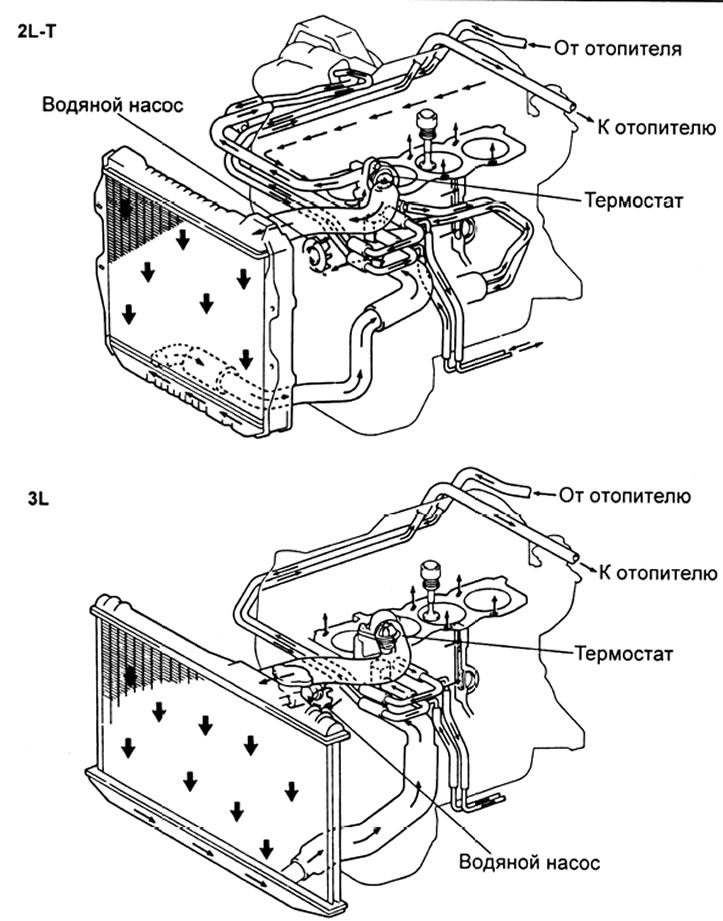

Направление потоков охлаждающей жидкости
