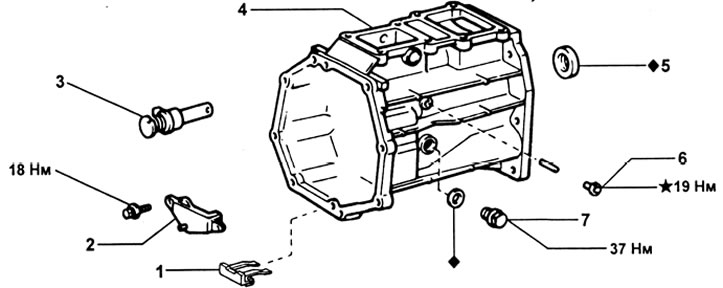

Переходник раздаточной коробки (КПП G52). 1 - магнит, 2 - маслоприемник, 3 - блокировочный штифт включения передачи заднего хода, 4 - переходник раздаточной коробки, 5 - сальник, 6 - пробка, 7 - пробка.
Проверка и ремонт
1. Замена сальника переходника раздаточной коробки (при необходимости).

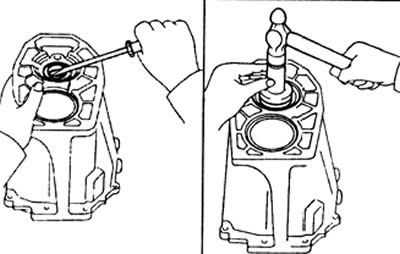

а) При помощи отвертки, извлеките сальник.
б) Используя оправку, установите новый сальник.
в) Нанесите консистентную смазку на рабочую кромку сальника.
2. Проверка и замена блокировочного штифта включения передачи заднего хода.

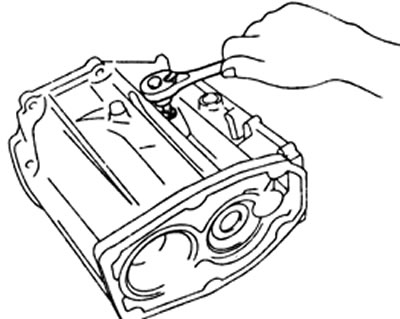

а) С помощью торцевого ключа под болт с внутренним шестигранником, отверните пробку.

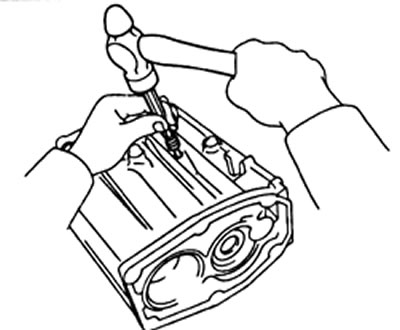

б) С помощью бородка и молотка выбейте стопорный штифт.
в) Извлеките блокировочный штифт включения передачи заднего хода.

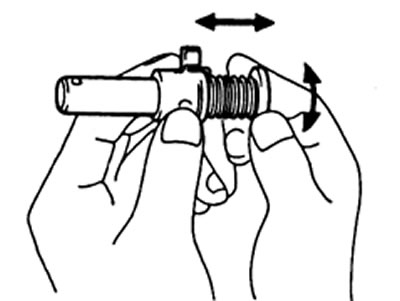

г) Поверните блокировочный штифт и надавите на него, прилагая усилие вдоль оси штифта.

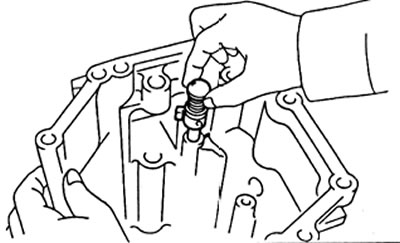

д) Установите блокировочный штифт включения передачи заднего хода на переходник раздаточной коробки.

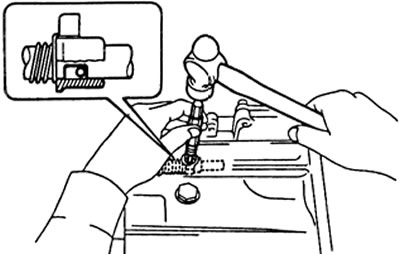

е) С помощью бородка и молотка забейте стопорный штифт, как показано на рисунке.
в) Нанесите герметик на резьбу пробки.
Герметик — THREE BOND 1344, LOCTITE 242 или эквивалентный.
г) С помощью торцевого ключа под болт с внутренним шестигранником, установите и затяните пробку.
Момент затяжки — 19 Н·м
