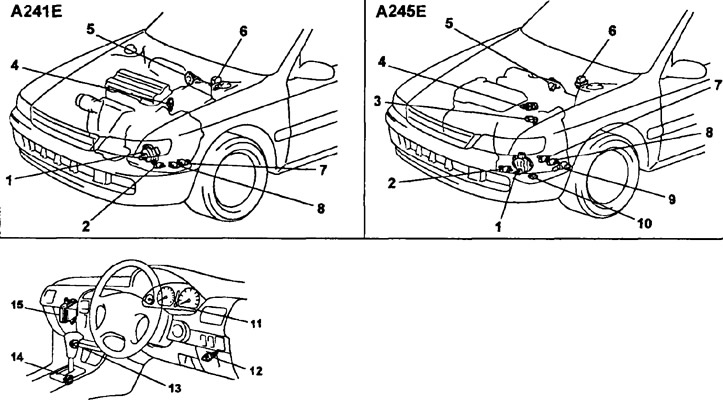

Проверка элементов электрической части системы управления (А240Е, А241Е, А245Е и А540Н)

1. Проверьте напряжение а разъеме блока управления АКПП и двигателем.

• в) Снимите центральную панель.
• б) Включите зажигание.

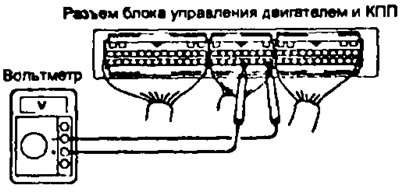

• в) Измерьте напряжение на каждом контакте разъема блока управления АКПП и двигателем (см. таблицу 3).

Примечание: Для моделей с 1996 г.:

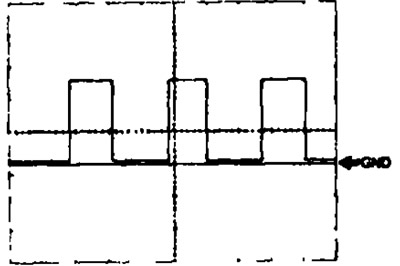

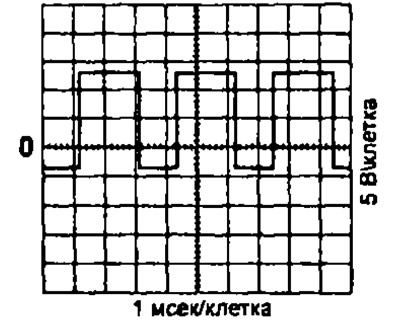

• форма сигнала между выводами "SLU-" и "SLU+" при выключенной блокировке гидротрансформатора.

• форма сигнала между выводами "SLU-" и "Е1" при включенной блокировке гидротрансформатора.

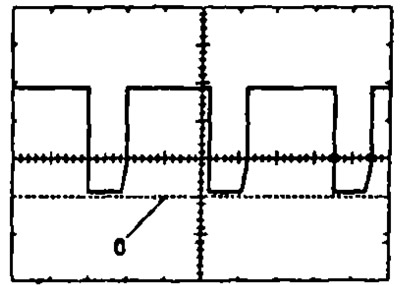

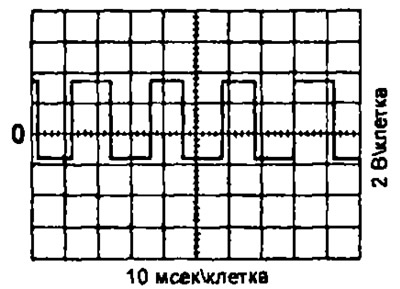

• форма сигнала между выводами "SPD" и "Е1" при движении автомобиля со скоростью около 60 км/час.

Примечание: чем больше скорость автомобиля, тем больше частота вырабатываемых датчиком частоты вращения импульсов.

• (А245Е) форма сигнала между выводами "NC2+" и "NC2-" при движении автомобиля со скоростью около 60 км/час на диапазоне "D".

А540Н, А241Е (с 1996 г.):

• форма сигнала между выводами "SPD" и "E1" при движении автомобиля со скоростью около 20 км/час. Цена деления (клетки) 5 В и 20 мсек.

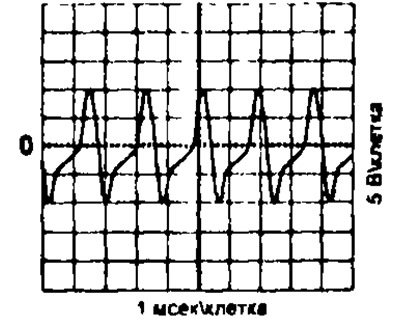

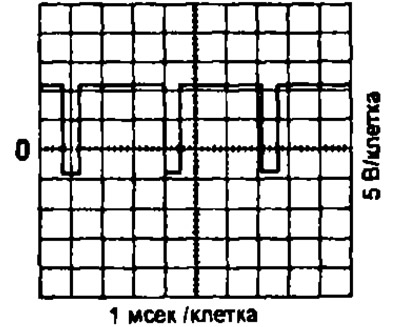

• форма сигнала между выводами "SLD+" и "SLD-", ключ зажигания в положении "ON". Цена деления (клетки) 5 В и 1 мсек.

2. Проверьте электромагнитные клапаны.

• а) Отсоедините разъем от блока управления двигателем и АКПП.

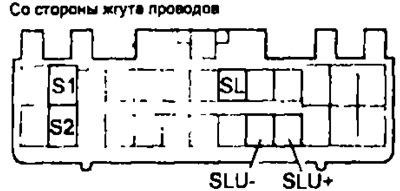

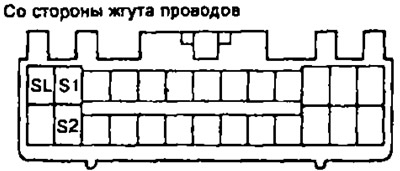

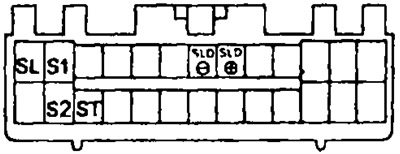

• б) Измерьте сопротивление между выводами S1, S2, ST (только А540Н), SL и "землей" или "SLD+" и "SLD-" (Только А540Н). Сопротивление 11-15 Ом.

• в) (А245Е) Измерьте сопротивление между выводами "SLU+" и "SLU-" и землей. Сопротивление 5,1-5,5 Ом
• г) Подведите напряжение аккумулятора к каждому контакту. Щелчок говорит о работоспособности электромагнитных клапанов.

3. (Кроме А540Н) Проверьте уплотнения электромагнитных клапанов № 1, Ne 2 и клапана блокировки.

внимание: наличие постороннего материала в электромагнитном клапане может привести к его неправильной работе.

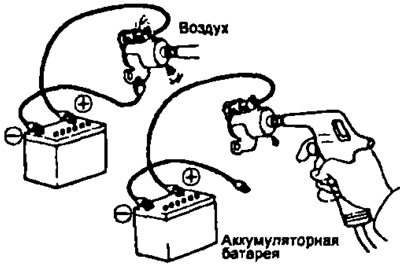

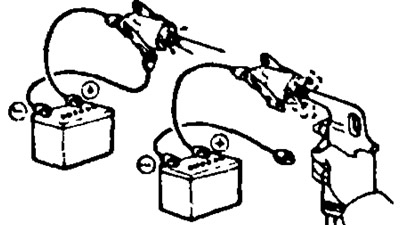

• а) Используя сжатый воздух (давление 490 кПа), проверьте уплотнения электромагнитных клапанов (клапан не должен пропускать воздух)
• б) Подайте на электромагнитный клапан напряжение аккумулятора: клапан должен пропускать воздух.

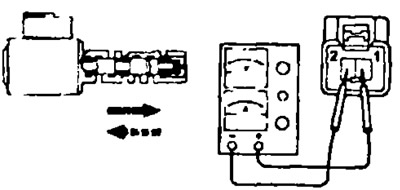

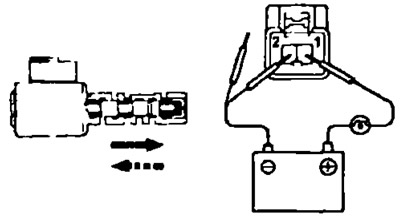

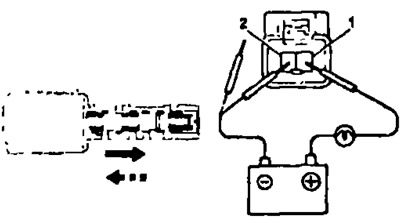

(А245Е) Проверьте электромагнитный клапан управления качеством блокировки гидротрансформатора. Подсоедините положительный вывод через лампу 8-10 Вт к выводу "1" разъема электромагнитного клапана и отрицательный вывод к выводу "2", затем проверьте перемещение клапана.

• а) Подсоедините положительную клемму источника питания с регулируемым напряжением к выводу "1" разъема клапана и отрицательную клемму к выводу "2".

• б) Проверьте перемещение клапане при увеличении напряжения (ток должен быть не более 1 А). При увеличении напряжения клапан должен медленно выдвигаться.
• в) При снятии напряжения клапан должен медленно возвращаться в исходное положение.

4. А540Н. Проверьте уплотнения электромагнитных клапанов.

Внимание: наличие постороннего материала в электромагнитном клапане может привести к его неправильной работе.

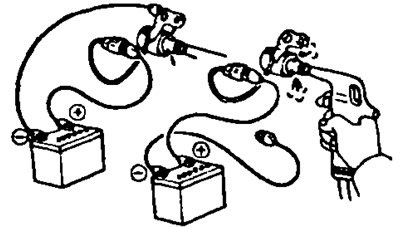

• а) Проверьте электромагнитные клапаны №1, №2:
• используя сжатый воздух, проверьте уплотнения электромагнитных клапанов (клапан не должен пропускать воздух).
• подайте на электромагнитный клапан напряжение аккумулятора.

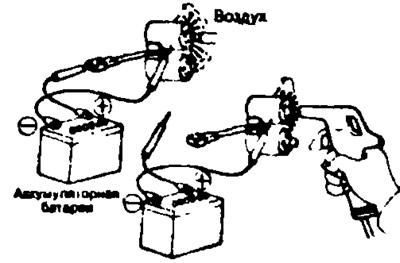

• б) Проверьте электромагнитный клапан управления блокировочной муфтой гидротрансформатора.
• подайте в клапан сжатый воздух под давлением 490 кПа. клапан не должен пропускать воздух
• падайте на электромагнитный клапан напряжение аккумулятора клапан должен пропускать воздух.

• в) Проверьте электромагнитный клапан, регулирующий давление в основной магистрали.
• подайте в клапан сжатый воздух под давлением 490 кПа, клапан не должен пропускать воздух,
• подайте на электромагнитный клапан напряжение аккумулятора: клапан должен пропускать воздух.

• г) Проверьте электромагнитный клапан управления блокировкой межосевого дифференциала:
• Подсоедините положительную клемму аккумуляторной батареи через 8-10 Вт лампу к выводу "1" разъема клапана и отрицательную клемму аккумуляторной батареи к выводу "2", клапан должен перемещаться.

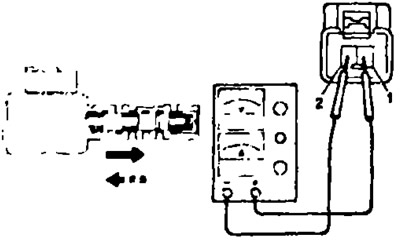

• Проверка работы клапана; Подсоедините положительную клемму источника питания с регулируемым напряжением к выводу "1" разъема клапана и отрицательную клемму к выводу "2".

Проверьте перемещение клапана при постеленном увеличении напряжения (ток должен быть не более 1 А). При увеличении напряжения клапан должен втягиваться. При снятии напряжения клапан должен медленно возвращаться в исходное положение.

5. (А245Е и А540Н) Проверьте датчик частоты вращения №2.

Измерьте сопротивление между выводами разъема датчика. Номинальное сопротивление 560-680 Ом.

Если измеренное сопротивление отличается от номинального, то замените датчик.

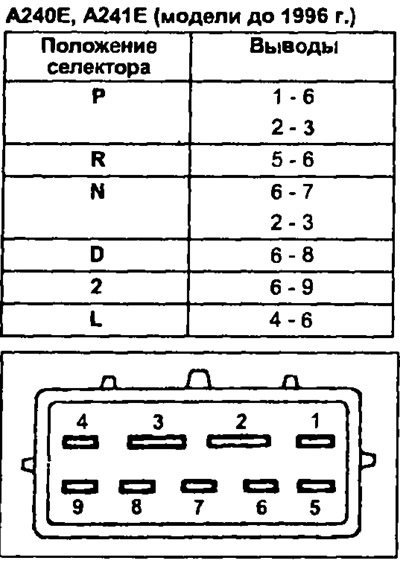

6. Проверьте выключатель запрещения запуска двигателя.

Проверьте проводимость между выводами разъема, указанными в таблице.


Если проводимости между указанны-ми выводами нет, то замените выключатель запрещения запуска.

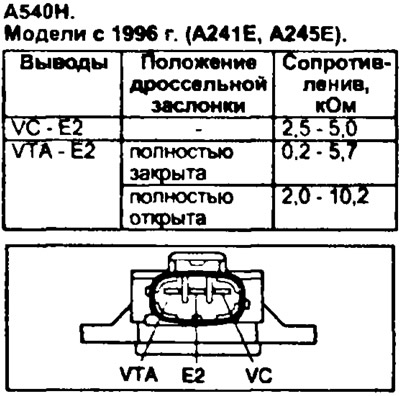

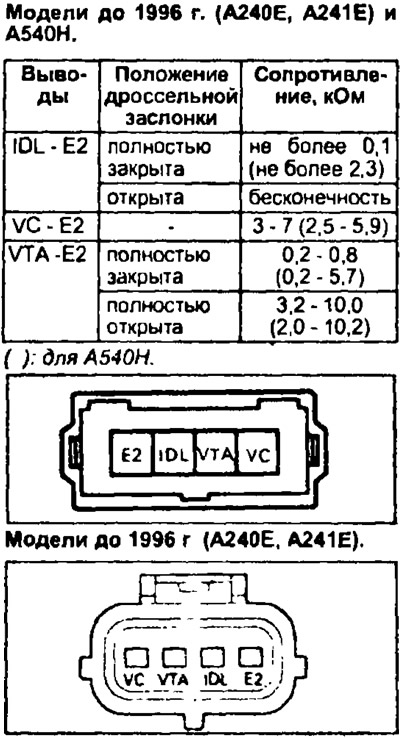

7. Проверьте датчик положения дроссельной заслонки.

• в) Измерьте сопротивление между выводами разъема датчика, указанными в таблице. Если сопротивление не соответствует указанному, то замените датчик.

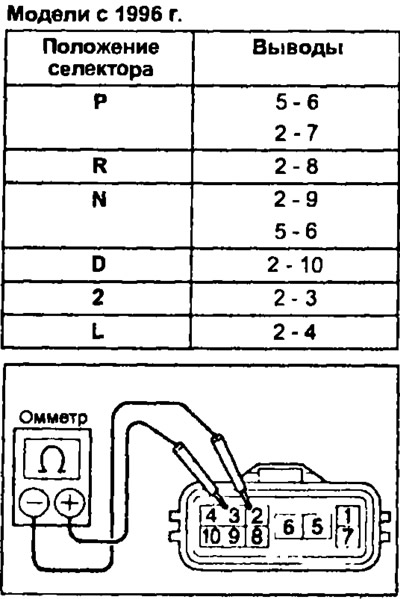

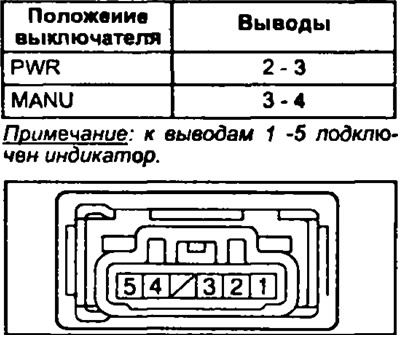

8. Модели с 1996 г. Проверьте выключатель выбора режима работы АКПП.

При помощи омметра проверьте проводимость между выводами разъема датчика, как указано в таблице.



Если проводимости между указанными выводами нет. то замените выключатель выбора режима работы АКПП.

9. Модели до 1996 г. Проверьте датчик частоты вращения №2.

• а) Поддомкратьте автомобиль так, чтобы одно из передних колес могло свободно вращаться.
• б) Подключите омметр к выводам разъема.
• в) Вращая колесо, убедитесь, что сопротивление меняется от 0 до бесконечности.

10. Проверьте датчик частоты вращения №1. (см. главу "Электрооборудование кузова").

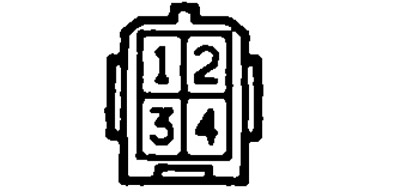

11. Проверьте выключатель повышающей передачи.

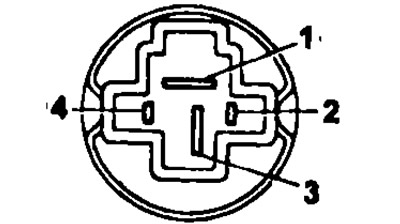

• а) Модели до 1996 г. Убедитесь в наличии проводимости между выводами 1 и 3.

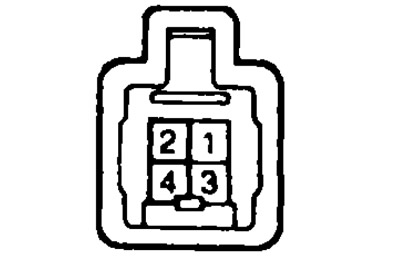

• б) Модели с 1996 г. Проверьте проводимость между выводами "2" и "4" разъема выключателя повышающей передачи. При надавленной кнопке (О/D ON) проводимости быть не должно, при выключенном режиме O/D проводимость должна быть. В противном случае замените выключатель.

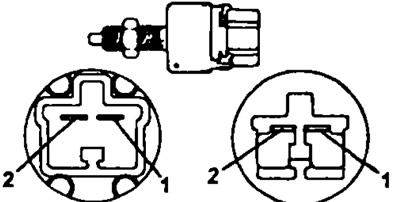

12. Проверьте выключатель стоп-сигналов.

Модели до 1996 г. Проверьте проводимость между выводами "1" и "3".



Модели с 1996 г. Проверьте проводимость между выводами "1" и "2" разъема выключателя стоп-сигналов.



При нажатой педали проводимость должна быть, при отпущенной педали проводимости быть не должно. В противном случае замените выключатель стоп-сигналов.'

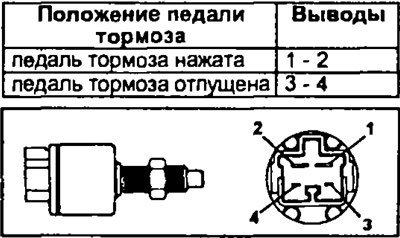

Модели 4WD. Проверьте проводимость между выводами, как указано в таблице.



13. А245Е. Проверьте датчик температуры рабочей жидкости. Измерьте сопротивление между контактами разъема датчика. Сопротивление:

• при температуре рабочей жидкости 20°C: 2-3 кОм
• при температуре рабочей жидкости 80°C: 0,2-0,4 кОм

Если сопротивление отличается от номинального, то замените датчик.

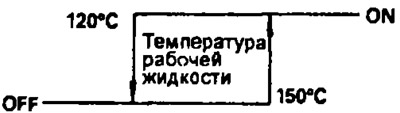

14. А540Н. Проверьте датчик температуры рабочей жидкости.

Проверьте проводимость между выводом и корпусом датчика при изменении температуры рабочей жидкости, как показано на рисунке.

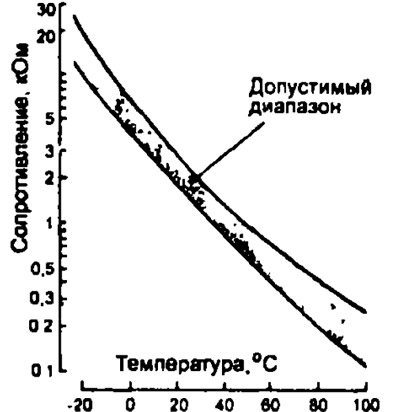

15 Измерьте сопротивление между выводами разъема датчика температуры охлаждающей жидкости двигателя Замените датчик, если сопротивление не такое, как указанно на рисунке.



17. Проверьте выключатель режима принудительного понижения передачи (kick-down).

• а) Отсоедините разъем выключателя режима kick-down.
• б) С помощью омметра убедитесь в наличии проводимости между выводами "1" и "2" при положении выключателя "ВКЛ".

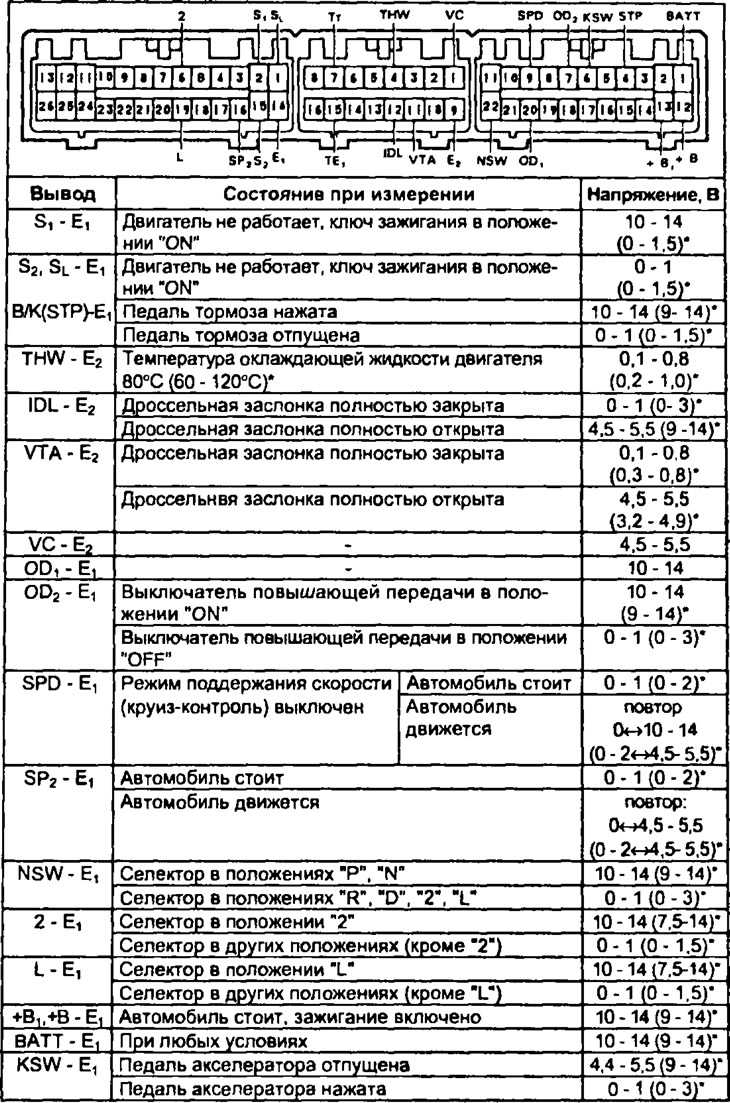

Таблица 3. Напряжение на контактах разъема блока управления АКПП (А241Е до 1996 г.)

()* - для моделей с кузовом "универсал".

Примечание, в разъемах электронного блока управления АКПП и двигателем моделей с кузовом "универсал", может отсутствовать вывод OD.

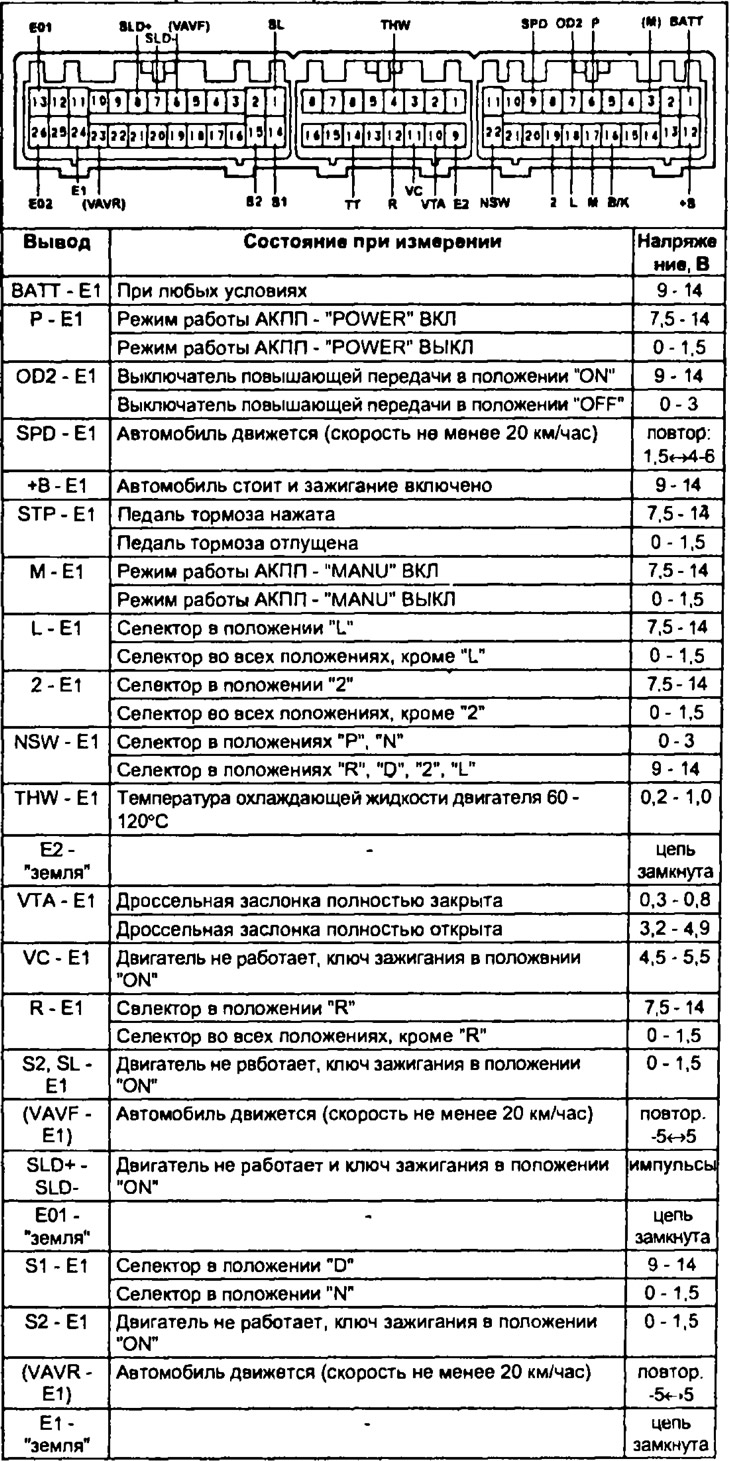

Таблица 3 (продолжение). Напряжение на контактах разъема блока управления АКПП (иодели с 1996 г.: А241Е, A54DH)

(): для А540Н.

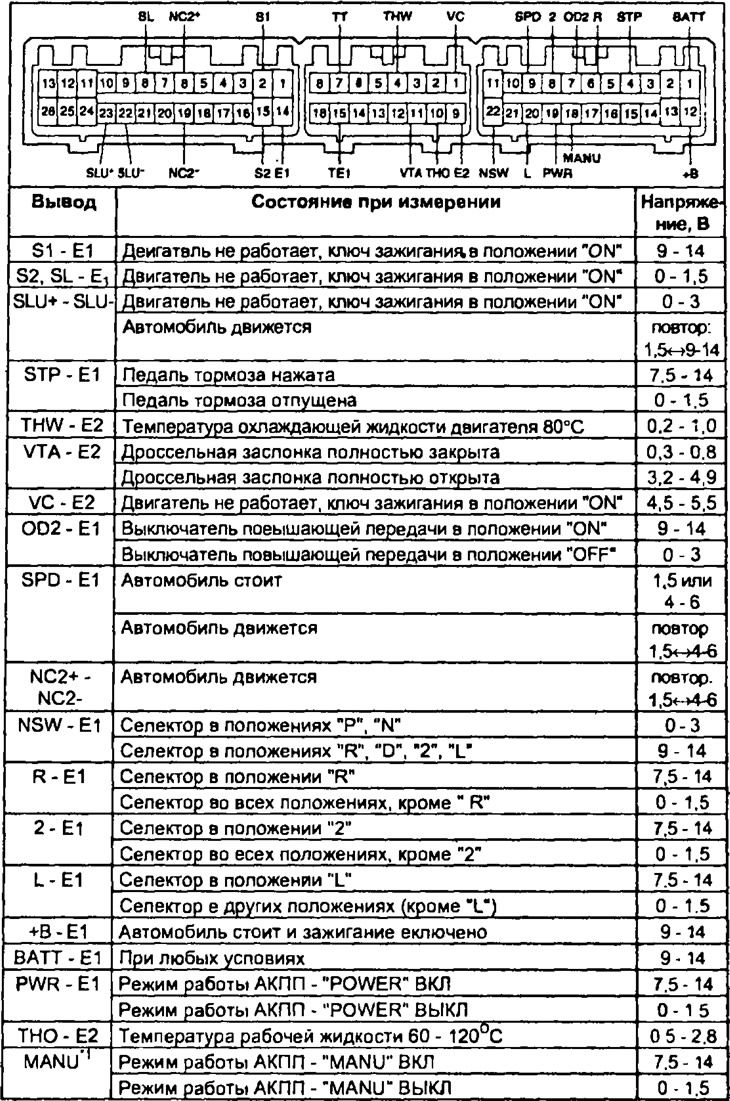

Таблица 3 (продолжение). Напряжение на контактах разъема блока управления АКПП (А245Е)

* - для моделей с 1996 г.
