Процедуры диагностики и тесты, приведенные ниже, относятся только к автомобилям Toyota RAV4, оснащенным системой впрыска Toyota TCCS с динамическим зажиганием.
Электрические характеристики элементов данной электронной системы впрыска топлива и системы зажигания были получены с помощью универсального измерительного прибора, к которому были интегрированы специфические автомобильные функции, такие как датчик частоты вращения, время впрыска топлива, датчик кислорода и т.д.
Перед проведением диагностики обязательно проверьте:
- систему пуска двигателя (аккумуляторную батарею, стартер и провода);
- качество и наличие топлива в топливном баке;
- систему рециркуляции отработавших газов;
- систему питания воздухом (герметичность патрубков, прокладок и различных соединительных деталей), воздушный фильтр и термостат в корпусе фильтра;
- трос акселератора на отсутствие замедленного возврата в исходное положение и полноту открытия дроссельной заслонки;
- систему вентиляции картерных газов;
- герметичность топливной системы;
- компрессию и состояние двигателя;
- свечи зажигания;
- предохранитель электронной системы впрыска топлива и системы зажигания.
(Оригинальная версия опубликована на сайте: www.toyotaman.ru)
Процедура диагностики должна начинаться с анализа неисправностей (симптомов).

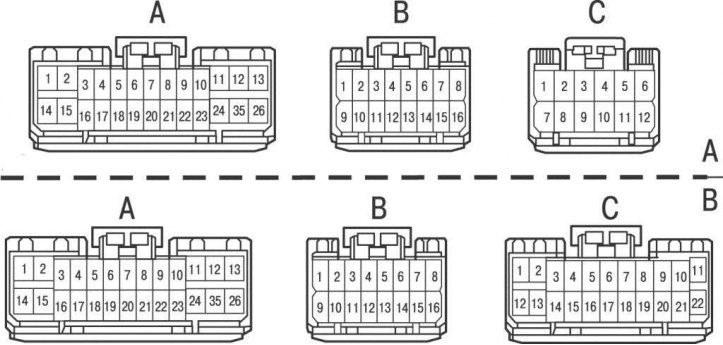

Рис. 5.23. Расположение и нумерация контактов разъемов блока управления: А — с механической коробкой передач; В — с автоматической коробкой передач
Контакты электрических разъемов обозначаются цифрой с буквой, например, контакт 1А — контакт №1 электрического разъема А (рис. 5.23).
Проверка электрического питания электронной системы впрыска

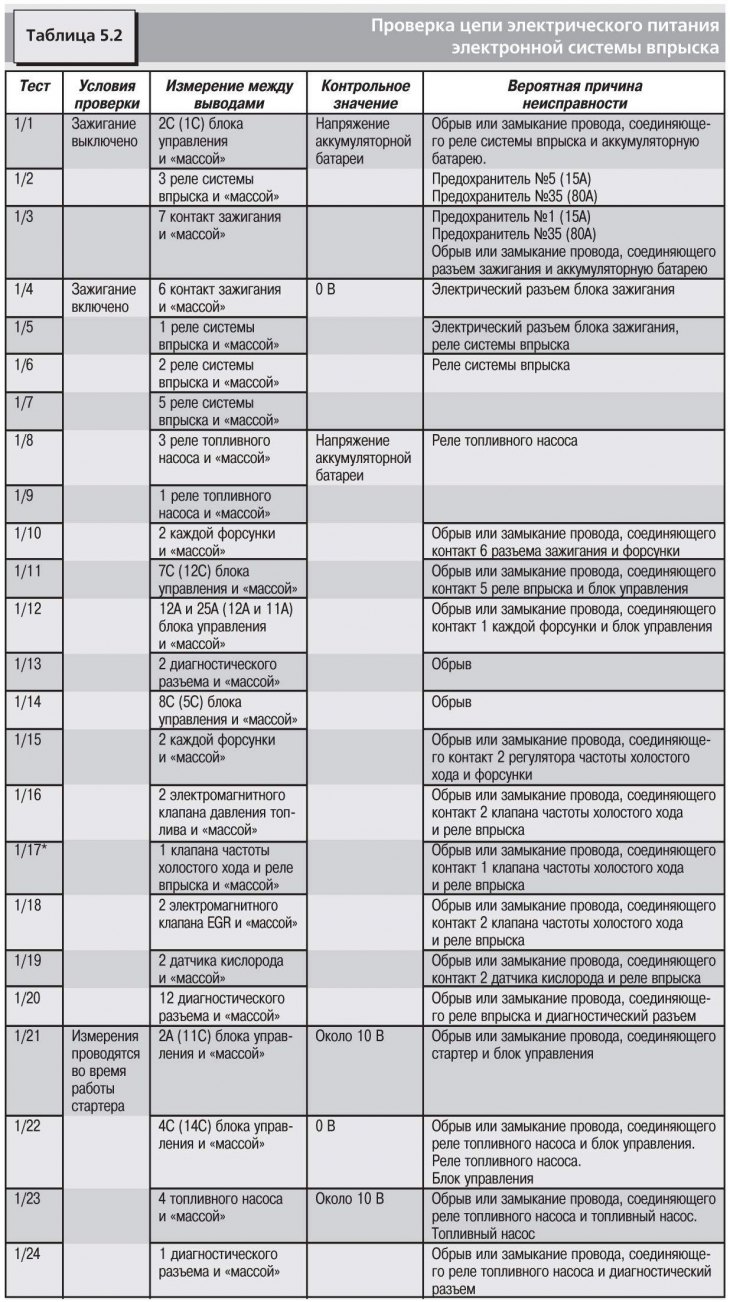

Все тесты проверки электрического питания электронной системы впрыска топлива и системы зажигания должны выполняться при подсоединенных разъемах, за исключением разъема блока управления двигателем. Тесты проверки приведены в табл. 5.2.
Проверка электрического cопротивления датчиков

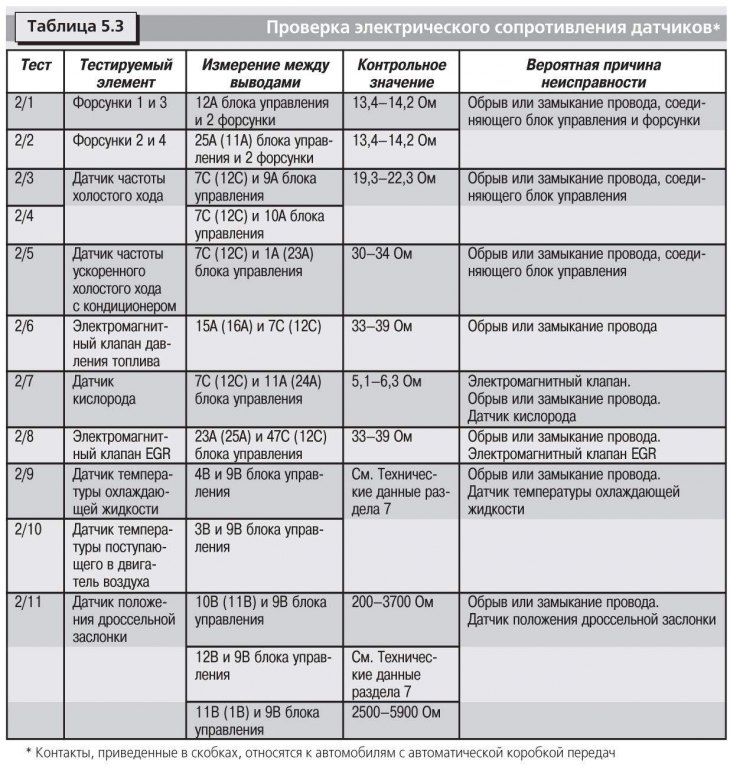

Все тесты проверки электрического сопротивления датчиков должны выполняться на разъемах блока управления двигателем. Тесты приведены в табл. 5.3.
Проверка электрического питания датчиков

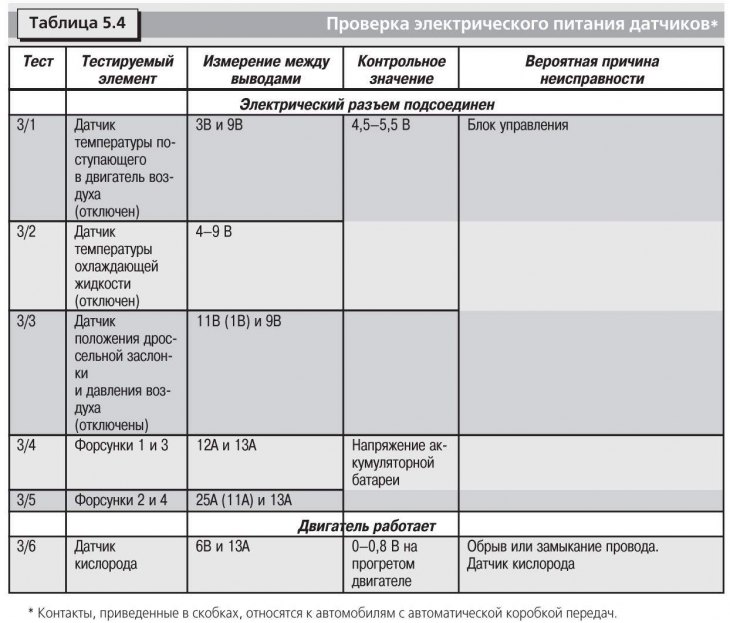

Все тесты проверки электрического питания датчиков должны проводиться на разъеме блока управления двигателем. Тесты приведены в табл. 5.4.
Проверка элементов системы подачи топлива

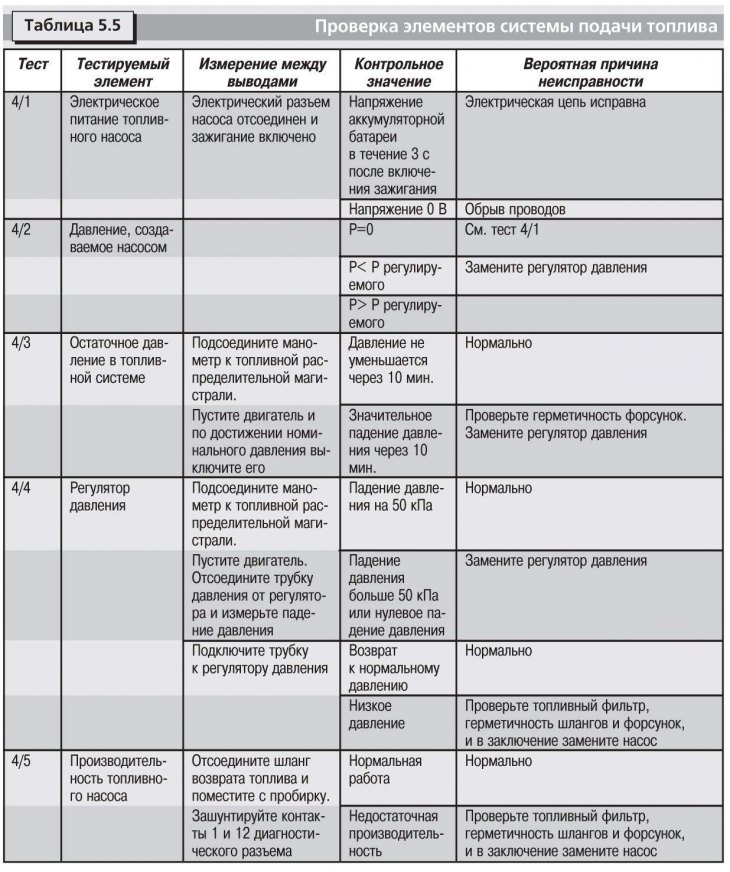

Проверка элементов системы подачи топлива приведена в табл. 5.5.
Проверка общего электрического питания электронной системы впрыска топлива

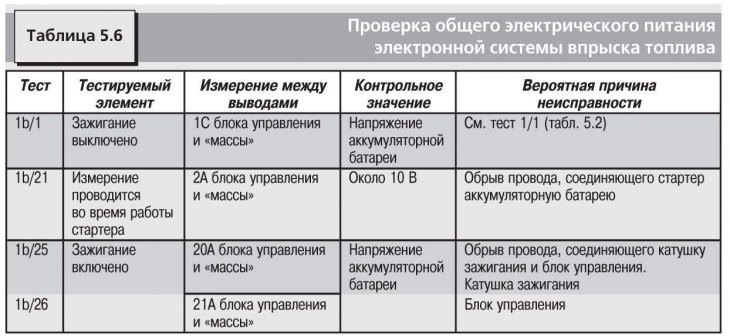

Все тесты проверки общего электрического питания электронной системы впрыска топлива должны выполняться при подсоединенных разъемах, за исключением разъема блока управления двигателем. Тесты приведены в табл. 5.6.
