2. Если индикатор загорится позже чем через 6 секунд проверьте систему на отсутствие неисправности.
3. Считайте коды неисправностей (через диагностический разъем).
а) Установите замок зажигания в положение "ON".

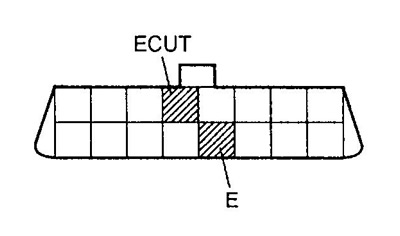

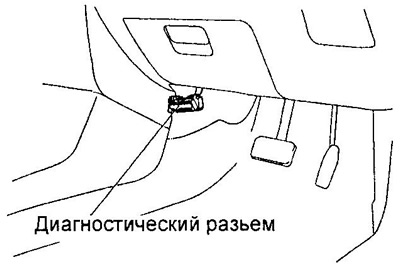

б) Соедините выводы "ECUT" и "Е" диагностического разъема.
Примечание: ошибочное соединение выводов может привести к выходу из строя системы.

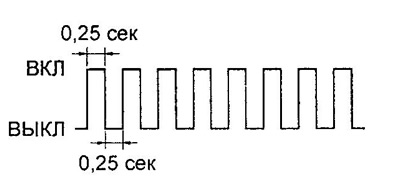

в) Если неисправность отсутствует, индикатор загорается и гаснет с интервалом в 0,25 секунды.
г) Индикация кода неисправностей.
При наличии неисправности индикатор мигает каждые 0,5 секунды. Первая последовательность вспышек соответствует первому числу диагностического кода, состоящего из двух чисел. После паузы в 1,5 секунды выводится вторая последовательность вспышек, соответствующая второму числу кода. При наличии двух и более кодов неисправностей при выводе между ними устанавливается интервал в 2,5 секунды.
После того, как все коды выведены, наступает пауза в 4 с, а затем все они повторяются, пока выводы диагностического разъема замкнуты.

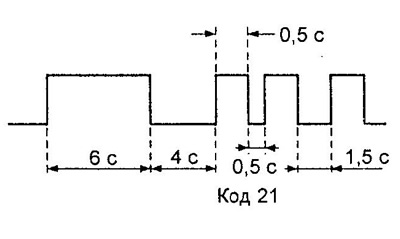

На рисунке показан пример вывода кода "21".
д) Если коды не выводятся, проверьте цепь вывода Тс диагностического разъема.
е) Расшифровку кодов неисправностей смотрите в таблице "Коды неисправностей системы SRS".
Стирание кодов неисправностей

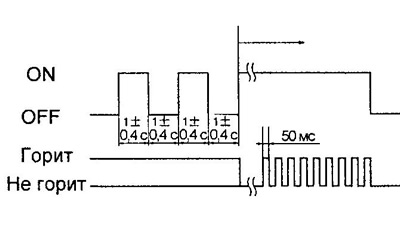

Стирание диагностических кодов происходит при повторном соединении разъемов "ECUT" и "Е" диагностического разъема с интервалами как показано на рисунке.

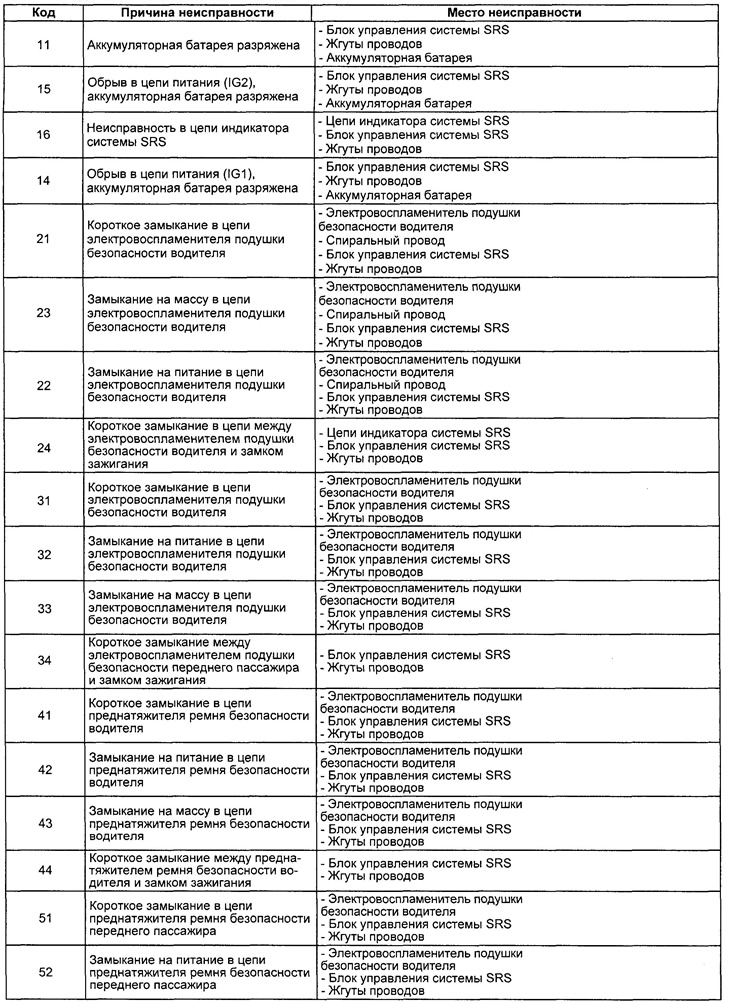

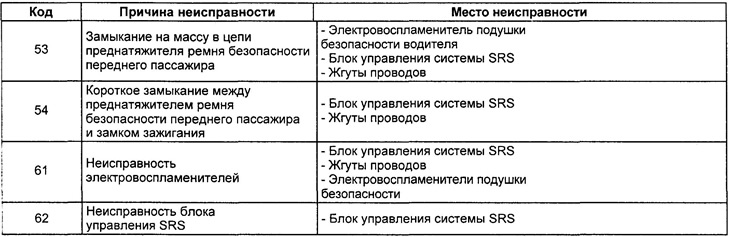

Таблица. Коды неисправностей системы SRS.

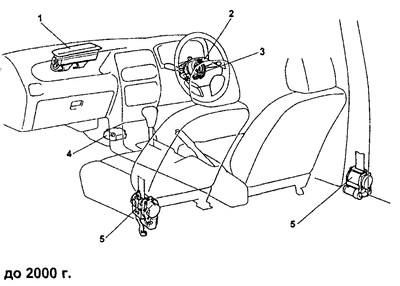

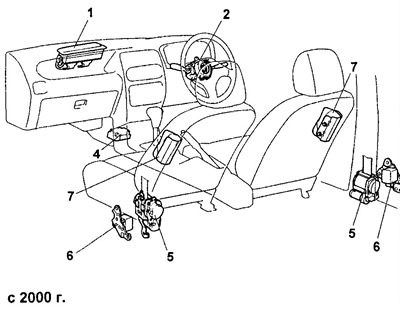

Схема расположения элементов SRS.
1 - подушка безопасности переднего пассажира,
2 - комбинированный переключатель на рулевом колесе,
3 - спиральный провод,
4 - электронный блок управления SRS,
5 - преднатяжители ремней безопасности,
6 - датчик боковой подушки безопасности,
7 - боковая подушка безопасности.

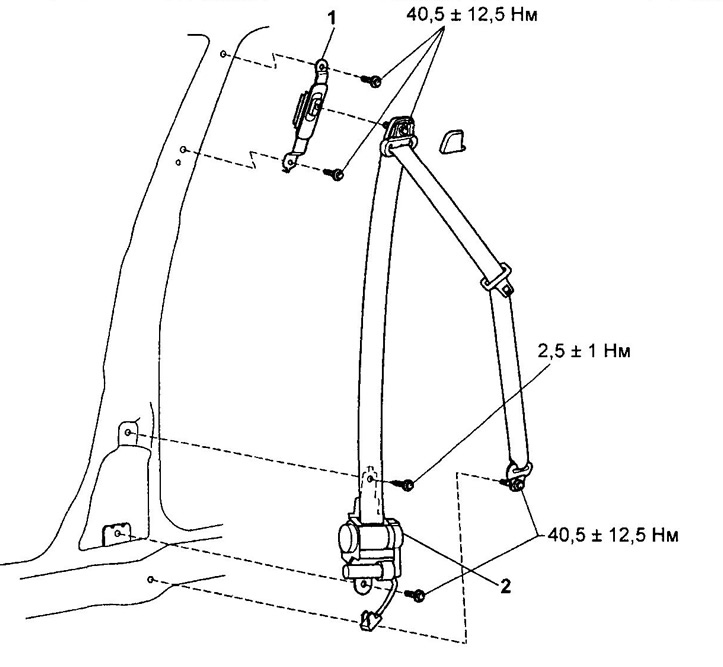

Преднатяжитель ремня безопасности.
1 - кронштейн крепления ремня безопасности,
2 - преднатяжитель ремня безопасности.

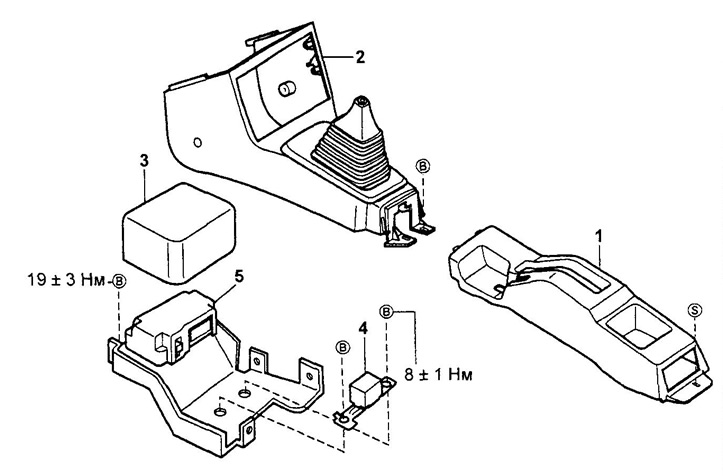

Электронный блок управления SRS.
1 - задняя часть центральной консоли,
2 - передняя часть центральной консоли,
3 - крышка блока управления SRS,
4 - датчик SRS,
5 - электронный блок управления SRS.
