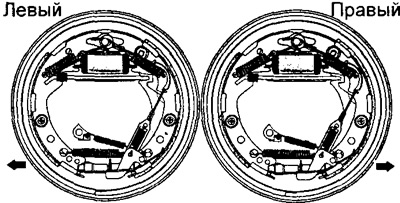

Примечание: Собранные части должны выглядеть как показано на рисунке.

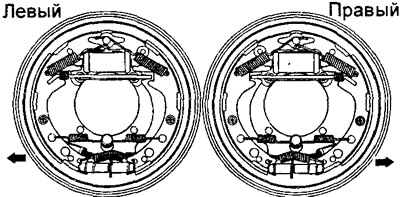

С передними дисковыми тормозами
С передними барабанными тормозами
1. Соберите колесный цилиндр.

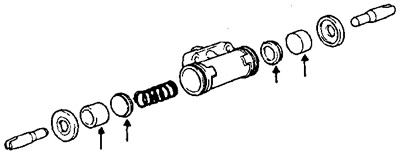

а) Нанесите консистентную смазку на литиевой основе на детали, как показано на рисунке.
б) Соберите цилиндр.
Примечание: Сборку производите в порядке обратном снятию.
2. Установите колесный цилиндр.
а) Установите цилиндр на тормозной щит и закрутите два болта.
- Момент затяжки: 14 Нм
б) Подсоедините тормозную линию.
- Момент затяжки: 15 Нм
в) Наживите прокачной штуцер.
3. Установите опору пружины регулятора на тормозной щит и затяните гайку.
- Момент затяжки: 34 Нм
4. Установите переднюю и заднюю колодки и распорную пластину.

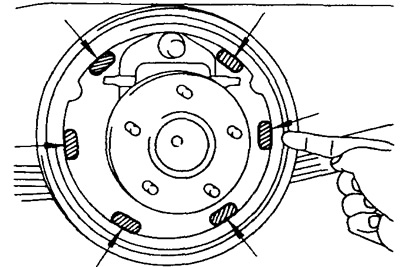

а) Нанесите высокотемпературную смазку, как показано на рисунке.
б) Подсоедините трос стояночного к рычагу колодки стояночного тормоза.
в) Введя в контакт шток поршня с задней колодкой, установите ее на место, как показано на рисунке. Затем установите удерживающую пружину, колпачки и держатель.
г) Установите распорную пластину колодок.
д) Аналогично установите переднюю колодку.
5. Установите регулятор.

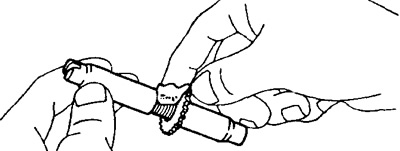

а) Нанесите высокотемпературную смазку как показано на рисунке.
б) Установите регулятор.
6. Установите две анкерные пружины.
7. Установите фиксатор, направляющая троса, трос регулятора и возвратные пружины.
а) Установите фиксатор.
б) (С передними дисковыми тормозами) Установите направляющую троса и трос регулятора.

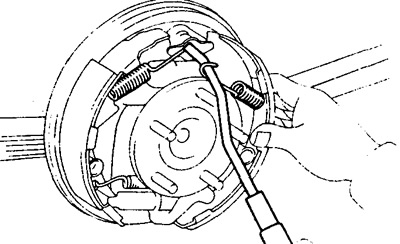

в) Используя инструмент, установите переднюю возвратную пружину, а затем заднюю.

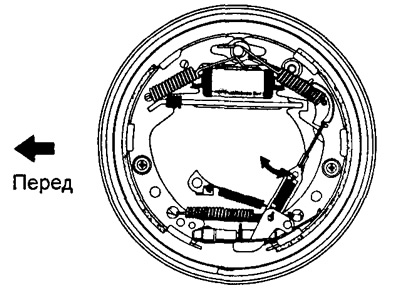

8. (С передними дисковыми тормозами) Установите рычаг регулятора.
а) Установите анкерную пружину на заднюю колодку.
б) Зацепите трос за рычаг регулятора и установите рычаг.
в) Зацепите пружину рычага регулятора так, чтобы рычаг регулятора удерживался этой пружину.
9. Проверьте работу автоматического регулятора.

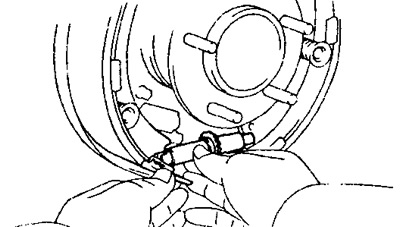

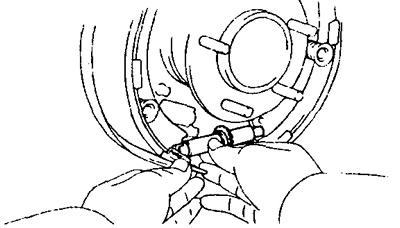

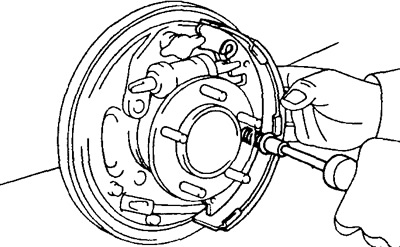

а) Надавите на трос регулятора как показано на рисунке и отпустите. Убедитесь, что регулировочный болт повернулся.
Если болт не повернулся, проверьте правильность установки задней колодки.
б) Поверните регулятор на максимально маленькое расстояние.
Текст цитируется с сайта-источника (toyotaman.ru)
в) Установите барабан.

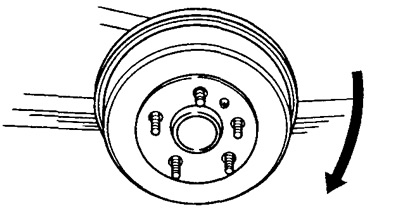

г) Поверните барабан в показанном на рисунке направлении и нажмите педаль тормоза. Повторите процедуру несколько раз.
