2. Снимите тормозной барабан.
а) (Одиночные шины) Снимите тормозной барабан.
б) (Сдвоенные шины) Снимите полуось и снимите тормозной барабан в сборе со ступицей.
Примечание: в случае затруднений при снятии тормозного барабана, выполнить следующее.
(С автоматическим регулятором зазора)

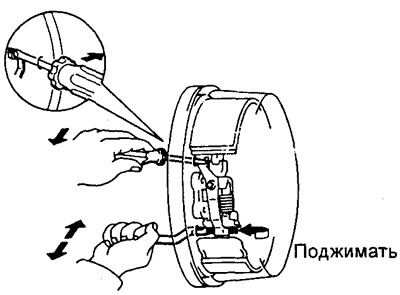

а) Вставьте отвертку через отверстие в тормозном щите и удерживайте рычаг регулировки как можно дальше от гайки автоматического регулятора зазора.
б) Другой отверткой подкрутите регулировочный болт в сторону отпускания регулировочного механизма тормозных колодок.
(Без автоматического регулятора зазора)

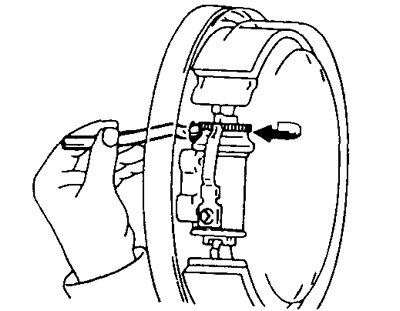

в) Вставьте отвертку через отверстие в тормозном щите и поворачивайте регулировочную гайку в сторону отпускания регулировочного механизма тормозных колодок.
3. Снимите переднюю и заднюю возвратные пружины, используя инструмент.
4. Снимите удерживающую пружину, два колпачка и держатель. После этого снимите верхнюю колодку. Аналогично снимается нижняя колодка.
5. Если необходимо, снимите колесный цилиндр.
а) Снимите фиксатор и отсоедините тормозную трубку.
Примечание: Подставьте емкость для сливаемой жидкости.
б) Отсоедините прокачной штуцер от переднего колесного цилиндра.
в) Открутите четыре болта и снимите колесный цилиндр.
6. При необходимости произведите разборку колесного цилиндра в следующем порядке:

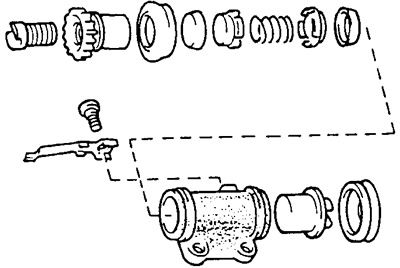

(С автоматическим регулятором зазора) винт и фиксатор, регулировочные болт и гайку, пылезащитное уплотнение, седло, узел поршня колесного цилиндра и рычаг автоматического регулятора с пружиной, два пыльника, два седла пружины, возвратную пружину.

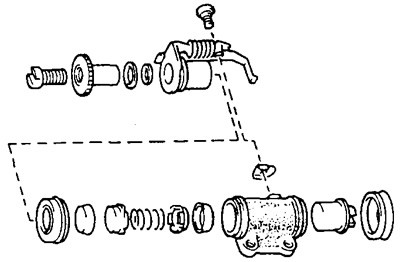

(Без автоматического регулятора зазора, с тормозными барабанами малого диаметра) винт и блокировочный рычаг регулятора, регулировочные болт и гайку, поршень, два колпачка, два седла пружины, возвратную пружину.
