2. Выверните болт и снимите тормозной барабан.
Примечание: в случае затруднений при снятии тормозного барабана нужно выполнить следующие операции:
(С передними дисковыми тормозами)

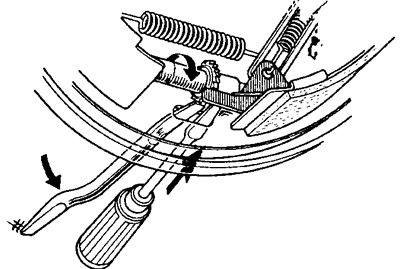

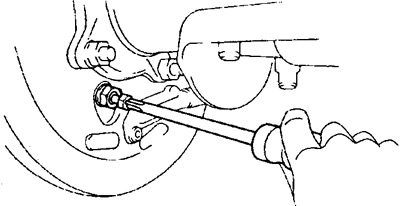

а) Вставьте отвертку в отверстие тормозного щита и отведите отверткой рычаг регулятора тормоза от регулятора.
б) Другой отверткой, вращайте регулятор, чтобы отодвинуть тормозные колодки от барабана.
(С передними барабанными тормозами)

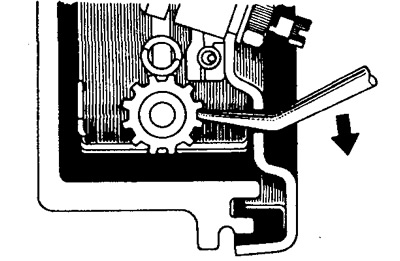

а) Вставьте отвертку в отверстие в тормозного щита и поворачивайте регулятор до тех пор пока колеса не будут вращаться свободно.

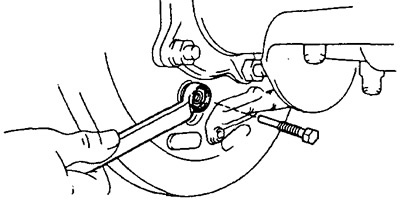

3. (С передними барабанными тормозами) Открутите болт крепления опоры пружины регулятора пред разборкой тормозов.

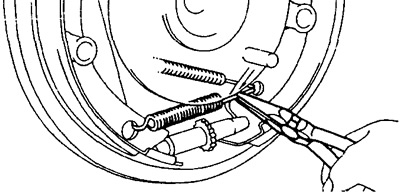

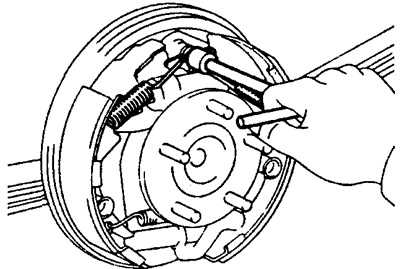

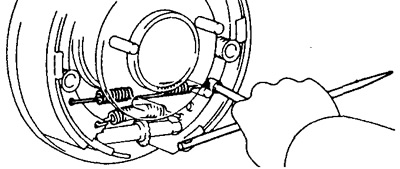

4. (С передними барабанными тормозами) Используя инструмент снимите возвратную пружину и два фиксатора.

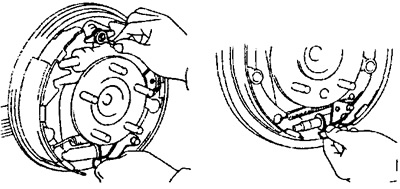

5. (С передними дисковыми тормозами) Снимите трос регулятора, направляющую троса и рычаг регулятора.
а) Отожмите рычаг, снимите трос и его направляющую, затем снимите фиксатор.
б) Снимите пружину с рычага и выньте рычаг и пружину.
6. Снимите две анкерные пружины.
С передними дисковыми тормозами.
С передними барабанными тормозами.
7. Снимите колодки, регулятор и распорную пластину колодок.

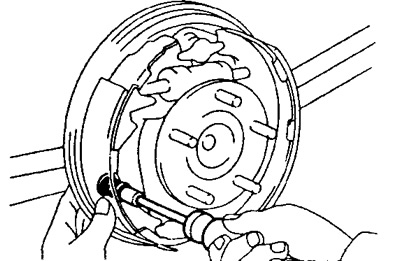

а) Используя инструмент, снимите возвратную пружину, колпачки и держатель передней колодки.
б) Снимите переднюю колодку, регулятор с пружиной.
в) Используя инструмент, снимите возвратную пружину, колпачки и держатель задней колодки.

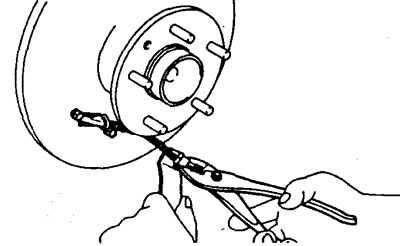

г) Отсоедините трос стояночного тормоза от рычага колодки стояночного тормоза.

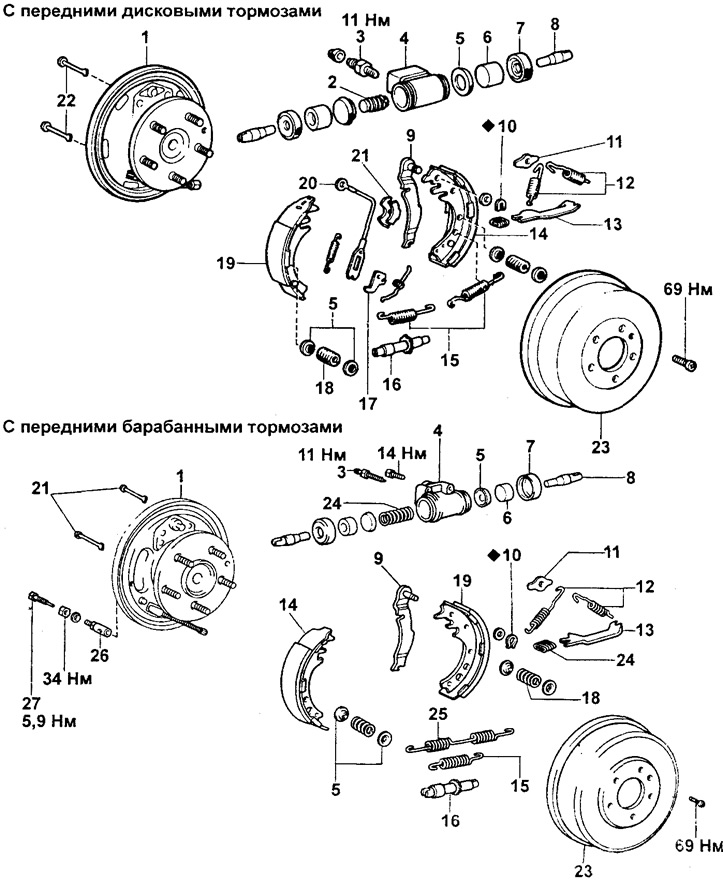

Задний барабанный тормоз (DYNA 100).
1 - Тормозной щит,
2 - Пружина,
3 - Прокачной штуцер,
4 - Колесный тормозной цилиндр,
5 - Колпачок,
6 - Поршень,
7 - Пыльник,
8 - Шток,
9 - Рычаг колодки стояночного тормоза,
10 - Упорная шайба,
11 - Фиксатор,
12 - Возвратная пружина,
13 - Распорная пластина тормозных колодок,
14 - Задняя тормозная колодка,
15 - Анкерная пружина,
16 - Регулятор,
17 - Рычаг регулятора,
18 - Удерживающая пружина,
19 - Передняя колодка,
20 - Трос регулятора,
21 - Направляющая троса регулятора,
22 - Держатель,
23 - Тормозной барабан,
24 - Пружина регулятора,
25 - Опора пружины регулятора,
26 - Болт крепления опоры.
8. Если необходимо, снимите опору пружины регулятора.
С передними барабанными тормозами.
9. Если необходимо, снимите колесный тормозной цилиндр.
а) Отсоедините тормозную трубку от колесного цилиндра.
Примечание: Подставьте емкость для сливаемой тормозной жидкости.
б) Открутите прокачной штуцер от колесного цилиндра.
в) Открутите два болта и снимите колесный цилиндр.

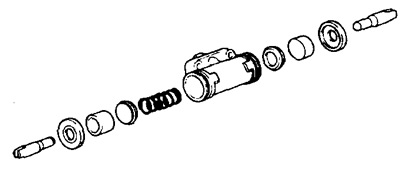

10. Если необходимо, производите разборку цилиндра, снимая следующие части: два штока, два пыльника, два поршня, два колпачка, пружину.
