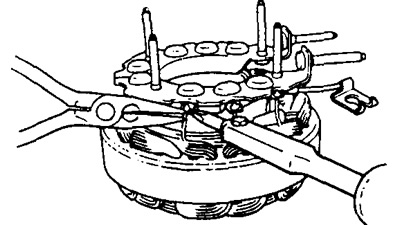

Вывод обмотки статора держите острогубцами во время подпайки выводов.
Предупреждение: Не допускайте нагрева диодов.
2. Установите крышку генератора на выпрямительный блок.

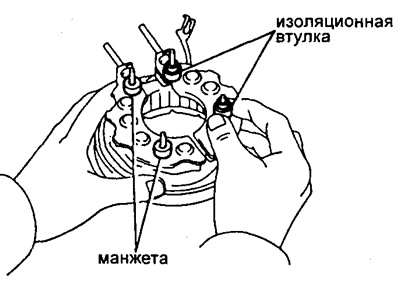

а) Поместите две изоляционных втулки на положительные шпильки (+) выпрямительного блока.
б) Поместите две манжеты на отрицательные шпильки (-) выпрямительного блока.
в) Поместите крышку генератора со стороны выпрямительного блока на выпрямительный блок.
г) Проверьте отсутствие касания проводов крышки генератора.

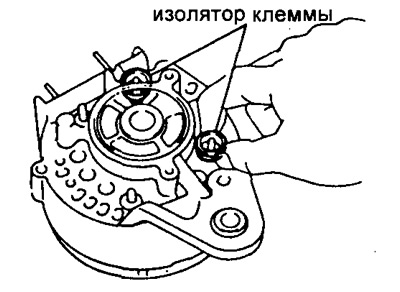

д) Поместите два изолятора клеммы на положительные шпильки выпрямительного блока.

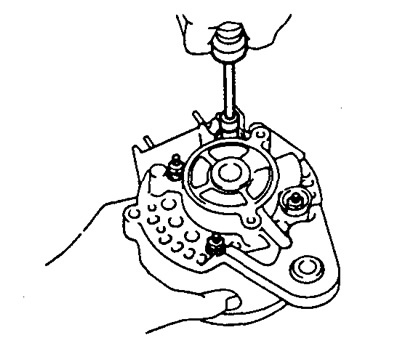

е) Установите четыре гайки.
3. Установите ротор на крышку генератора со стороны привода.

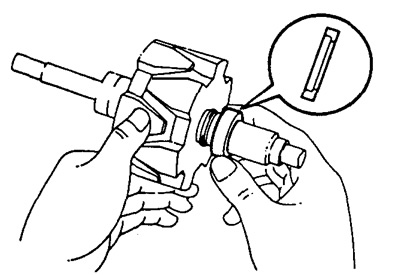

а) Установите пружинное стопорное кольцо в канавку вала ротора.
б) Надвиньте на вал ротора распорное кольцо.

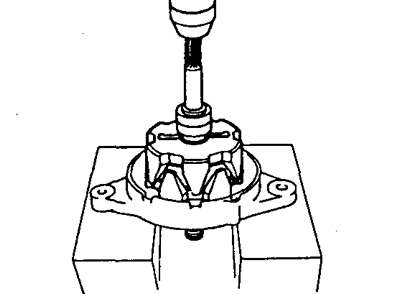

в) Используя пресс, запрессуйте ротор.
4. Установите вентилятор и шкив.

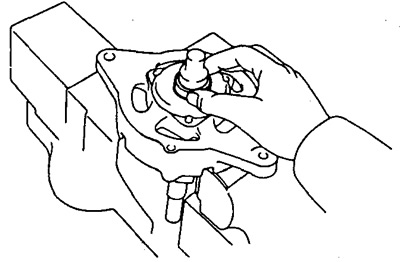

а) Закрепите ротор в тисках.
б) Надвиньте распорную манжету на вал ротора.

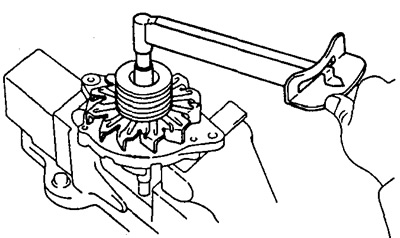

в) Надвиньте вентилятор, шкив и пружинную шайбу на вал ротора.
г) Установите гайку.
- Момент затяжки — 88 Нм

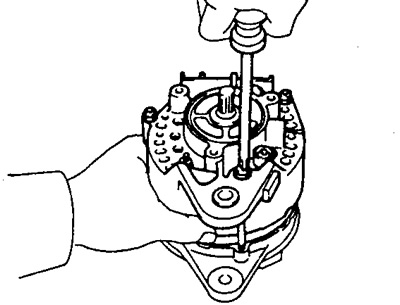

5. Установите крышку генератора со стороны выпрямительного блока с тремя сквозными винтами.

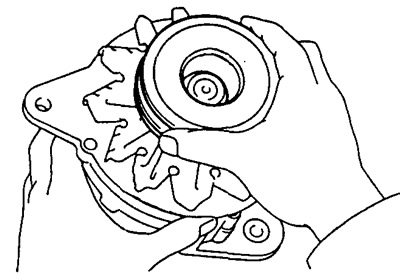

6. Проверьте плавность вращения ротора.

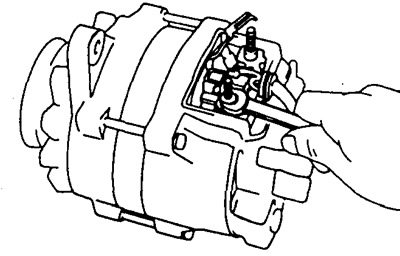

7. Установите щеткодержатель.
а) Установите щеткодержатель с гайкой.
б) Подключите подводящий провод к клемме "В".

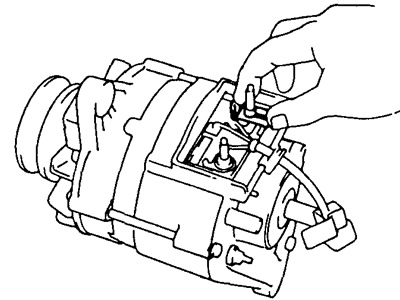

8. Установите крышку щеткодержателя.

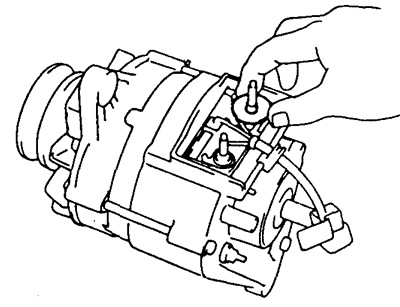

а) Поместите на клемму "В" изоляционную шайбу.
б) Установите крышку щеткодержателя на крышке генератора со стороны выпрямительного блока.
в) Поместите шайбу клеммы и резиновую шайбу на клемме "В".
г) Установите две гайки вместе с разъемом генератора.
9. Установите вакуумный насос.

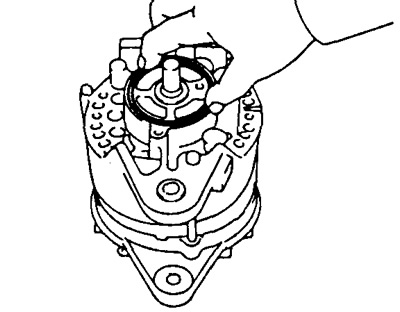

а) Поместите новое уплотнительное кольцо на крышку генератора со стороны выпрямительного блока.
б) Установите вакуумный насос с тремя болтами.
- Момент затяжки — 7,8 Нм
