Проверка муфты свободного хода №1

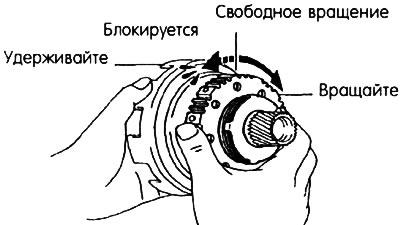

Удерживайте от вращения солнечную шестерню и вращайте ступицу. Ступица должна вращаться свободно по часовой стрелке и должна блокироваться при вращении против часовой стрелки.
Проверка солнечной шестерни
Проверьте втулку фланца солнечной шестерни.

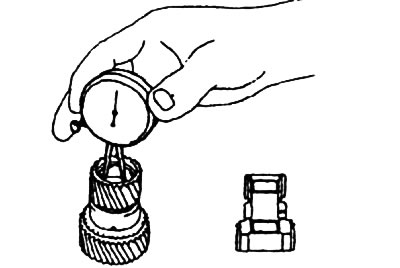

С помощью калиберной скобы с индикаторной головкой, измерьте внутренний диаметр солнечной шестерни.
- Стандартный внутренний диаметр: 22,025 - 22,046 мм
- Максимальный диаметр: 22,096 мм
Проверка переднего планетарного ряда
Измерьте осевой зазор сателлита.

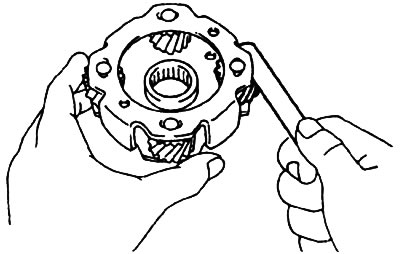

С помощью щупа измерьте осевой зазор сателлита.
- Стандартный зазор: 0,2 - 0,5 мм
- Максимальный зазор: 0,5 мм
Если зазор больше максимального, замените планетарный ряд в сборе.
Проверка коронной шестерни
1. Проверьте втулку фланца коронной шестерни
(Оригинал статьи находится на портале: toyotaman.ru)

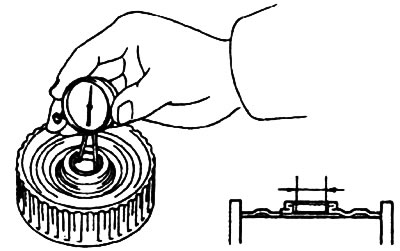

С помощью калиберной скобы с индикаторной головкой измерьте внутренний диаметр втулки фланца.
- Стандартный внутренний диаметр: 19,025 - 19,050 мм
Если внутренний диаметр больше максимального, замените фланец.
