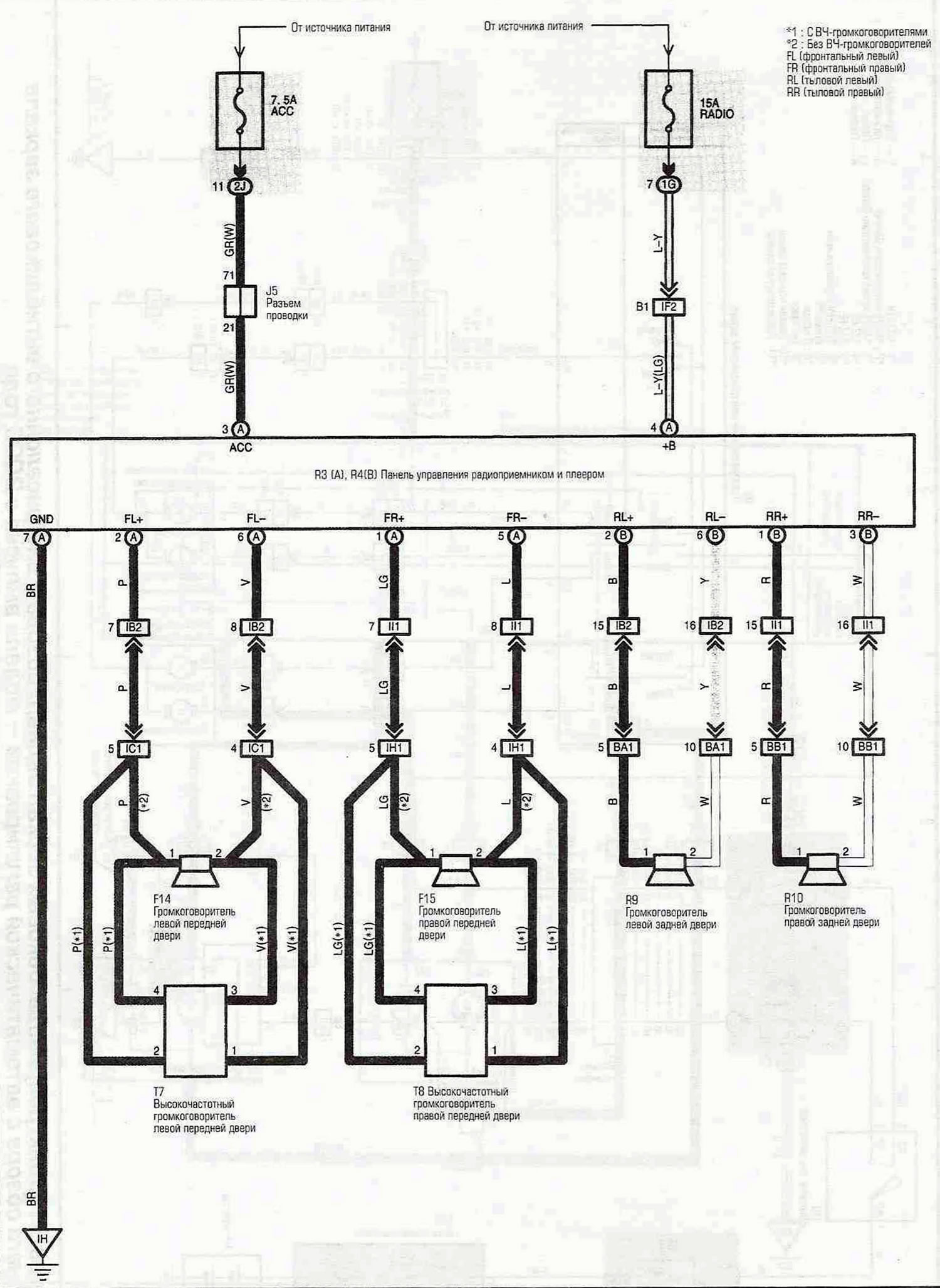

Схема 32. Типова аудіосистема – моделі випуску до 2002 року
(Офіційне джерело знаходиться на порталі: ToyotaMan.ru)
Схема 32. Типова аудіосистема — моделі випуску до 2002 року [Toyota RAV4 XA20]
(Офіційне джерело знаходиться на порталі: ToyotaMan.ru)
