Схема 35. Індикатори та покажчики — моделі з дизельними двигунами випуску з 2003 року [Toyota RAV4 XA20]

0

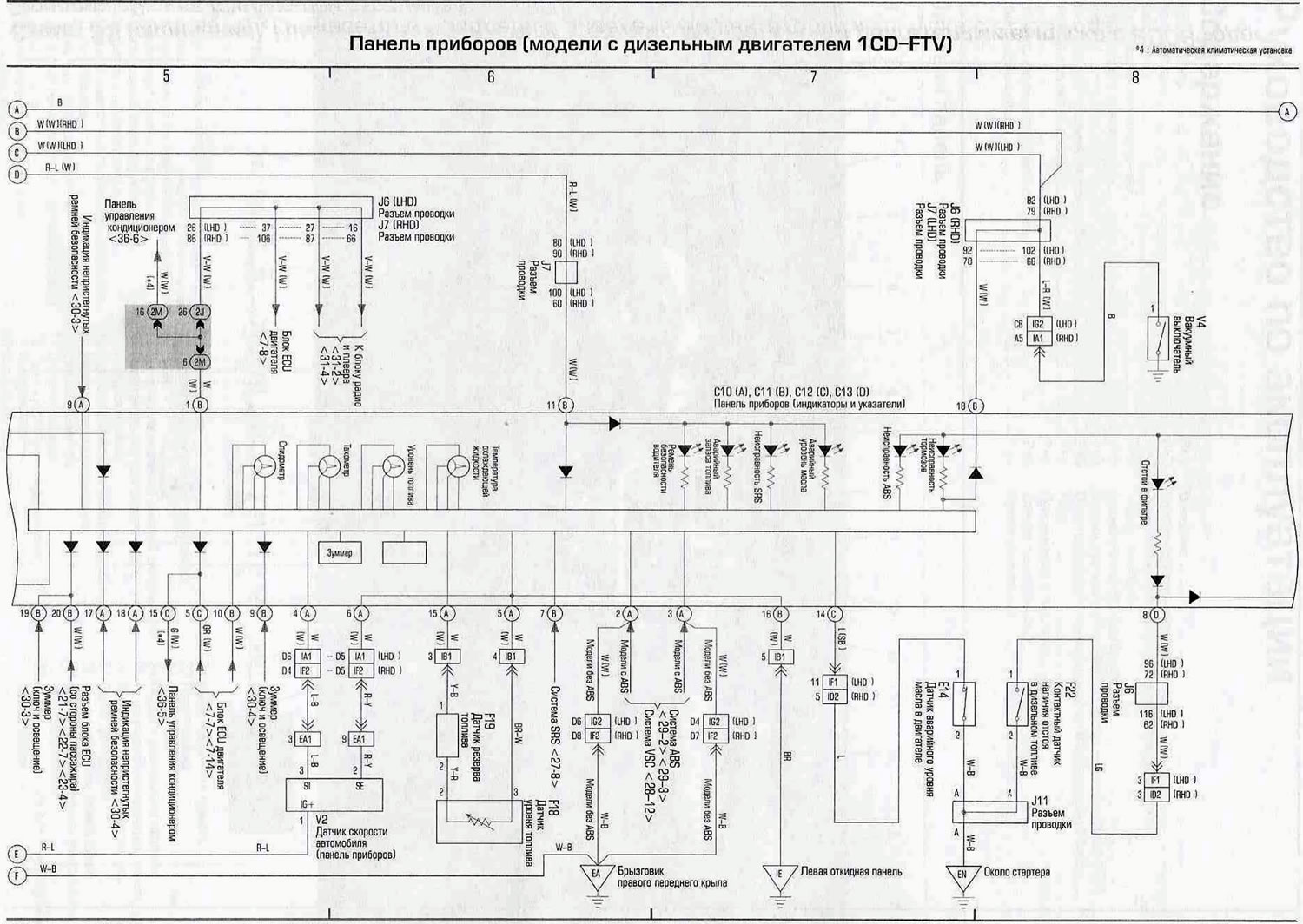

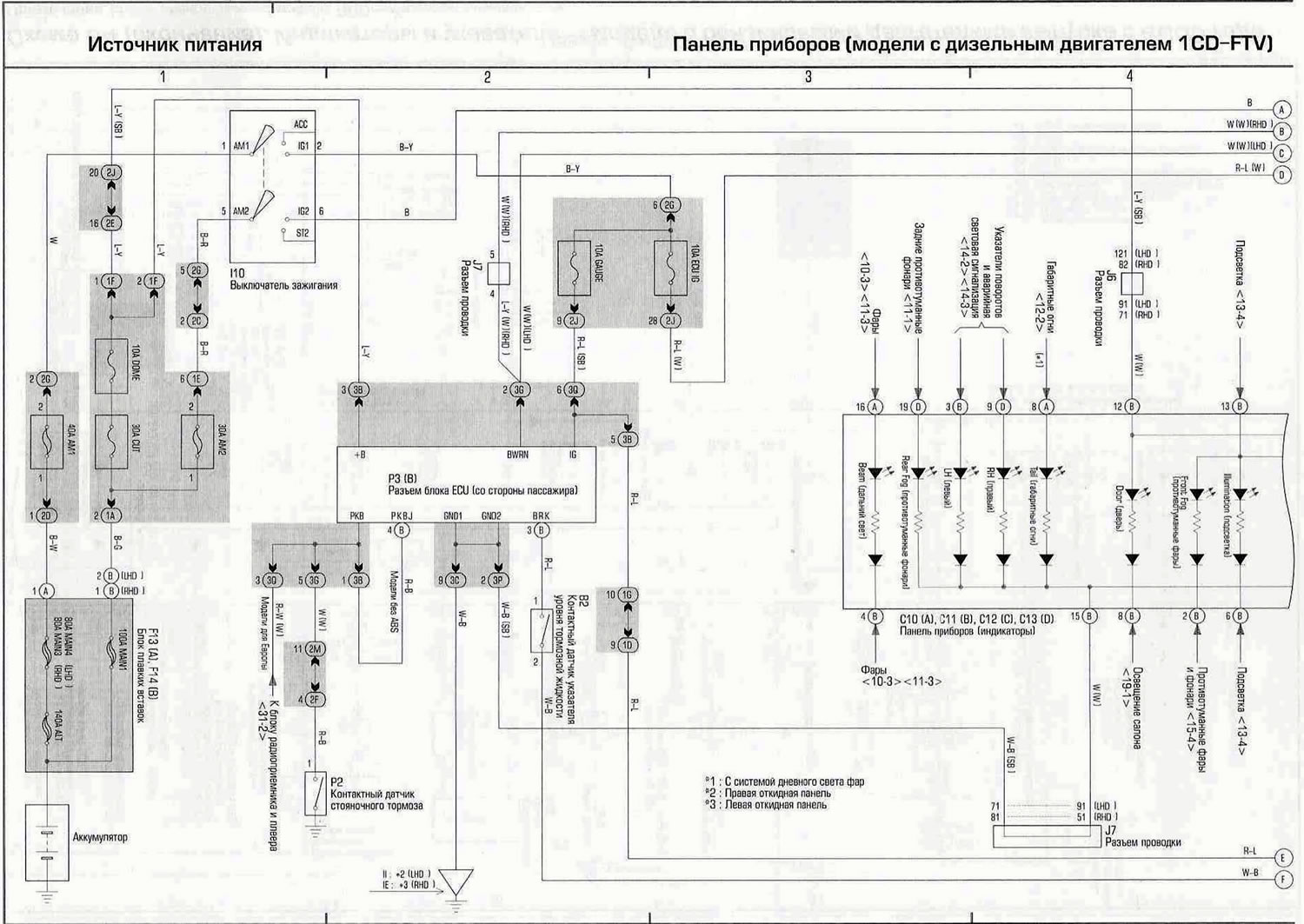

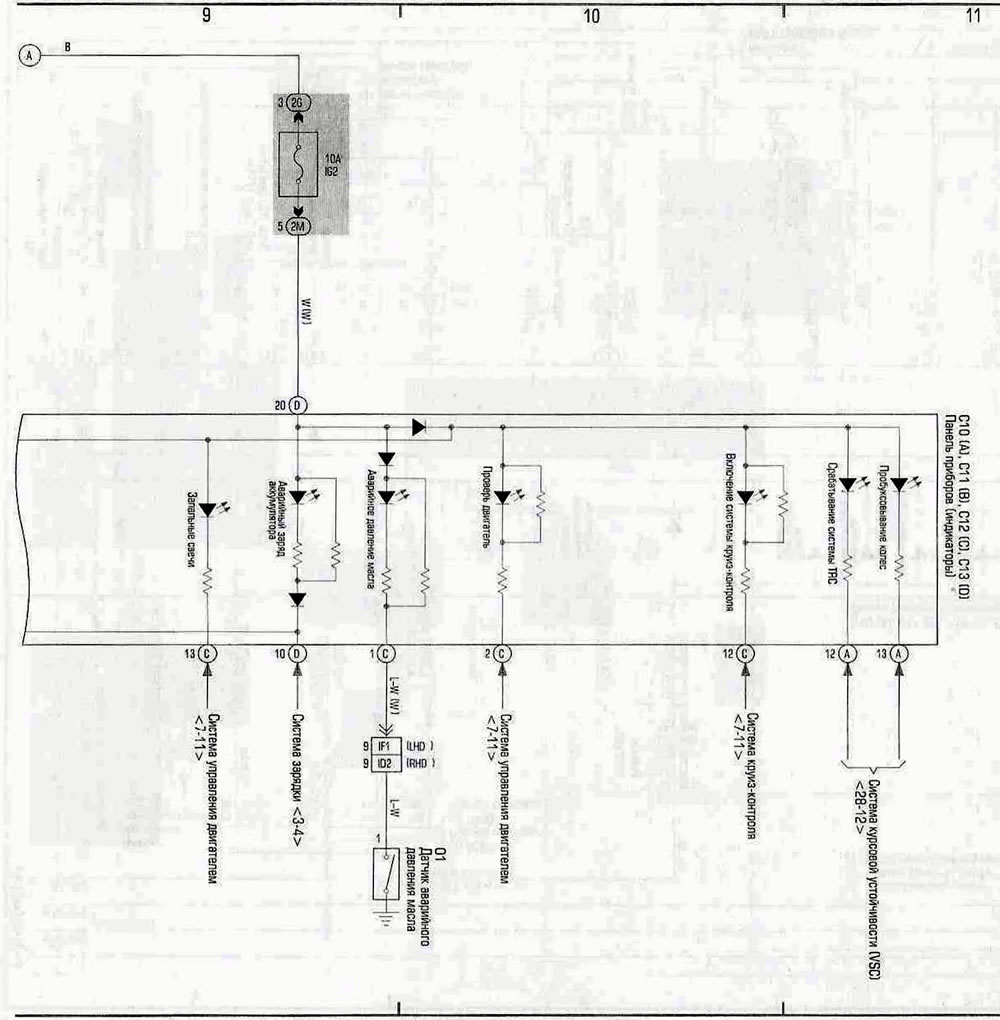

Схема 35. Індикатори та покажчики - моделі з дизельними двигунами випуску з 2003 року

Відкрити велику картинку в новій вкладці »

Відкрити велику картинку в новій вкладці »

Відкрити велику картинку в новій вкладці »

Примітка. LHD - "ліворульні" моделі, RHD - "праворульні" моделі

(Публікацію передруковано з веб-порталу: Toyotaman.ru)

Ця стаття доступна на: російською, англійській, болгарською, білоруською, сербською, хорватською, румунською, польською, словацькою, угорською

Матеріал статті було перевірено: Кондратьєва Уляна
