1, Установите новую прокладку, крышку держателя подшипника турбокомпрессора и затяните два болта. Момент затяжки: 8 Нм.
2. Установите новую прокладку и трубки подачи охлаждающей жидкости, затянув две гайки. Момент затяжки 13 Нм.
3. Установите масляные трубки.

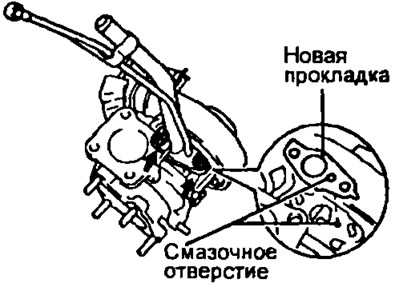

- а) Установите новую прокладку и закрепите масляные трубки двумя гайками. Момент затяжки: 18 Нм.
Примечание: совместите масляное отверстие на прокладке с отверстием масляного канала в турбокомпрессоре.
4. Установите турбокомпрессор в сборе.

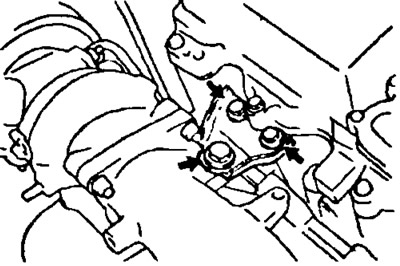

- а) Установите новую прокладку и турбокомпрессор в сборе, затяните 4 гайки. Момент затяжки: 53 Нм.
- б) Установите кронштейн масляных трубок к блоку цилиндров. Момент затяжки: 8 Нм.
- в) Установите две прокладки и подсоедините масляные трубки к кронштейну масляного фильтра. Момент затяжки: 25 Нм.

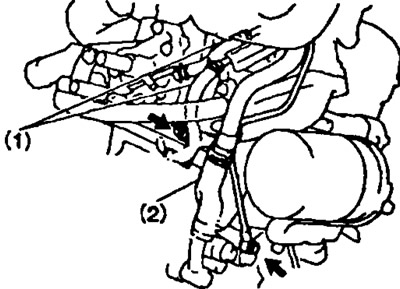

- г) Подсоедините следующие шланги:
- (1) - два шланга подачи охлаждающей жидкости;
- (2) - шланг слива масла.
5. Установите новую прокладку, выходной патрубок и затяните 4 гайки.
6. Установите кронштейн выпускного коллектора. Момент затяжки 61 Нм.
7. Установите кронштейн турбокомпрессора.
Момент затяжки:
- к головке блока цилиндров — 30 Нм
- к каталитическому нейтрализатору (выходному патрубку) — 54 Нм
8. Установите тепловые изоляторы.
(Модификации)
- а) Установите теплозащитный экран №2 и затяните два болта.
- б) Установите теплозащитный экран №1 и затяните 4 болта и гайку.
(Серийный вариант)
- а) Установите теплозащитный экран выпускного коллектора N®2 и затяните два болта.
- б) Установите теплозащитный экран Ns1 и затяните болт, гайку.
- в) Установите теплозащитный экран №1 и Затяните два болта.
