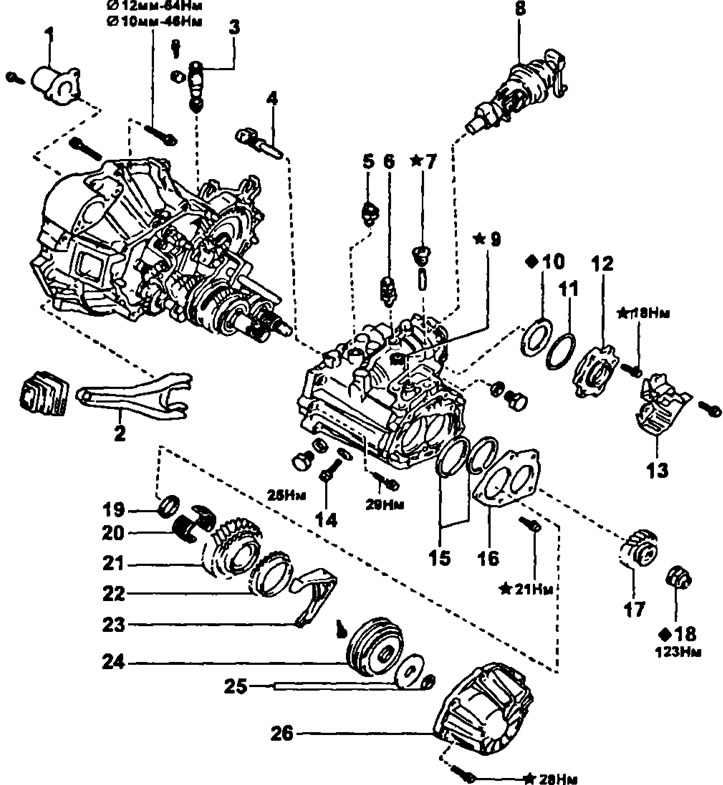

Коробка передач S50 и S55. (Седан): 1 - держатель подшипника первичного вала; 2 - вилка выключения сцепления; 3 - ведомая шестерня спидометра; 4 - ограничитель включения передачи заднего хода; 5 - выключатель фонарей заднего хода; 6 - блокирующее устройство №1; 7 - штифт и пробка; 8 - вал рычага выбора передач в сборе; 9 - блокирующее устройство №2; 10 - регулировочная шайба; 11 - кольцевое уплотнение; 12 - держатель подшипника дифференциала; 13 - защитный кожух картера коробки передач; 14 - стопорный болт; 15 - стопорное кольцо; 16 - держатель заднего подшипника; 17 - ведомая шестерня пятой передачи; 18 - контргайка; 19 - проставка; 20 - игольчатый подшипник; 21 - шестерня пятой передачи; 22 - кольцо синхронизатора; 23 - вилка переключения передач Ns3; 24 - муфта синхронизатора №3; 25 - ограничитель сухарей и стопорное кольцо; 26 - крышка картера коробки передач

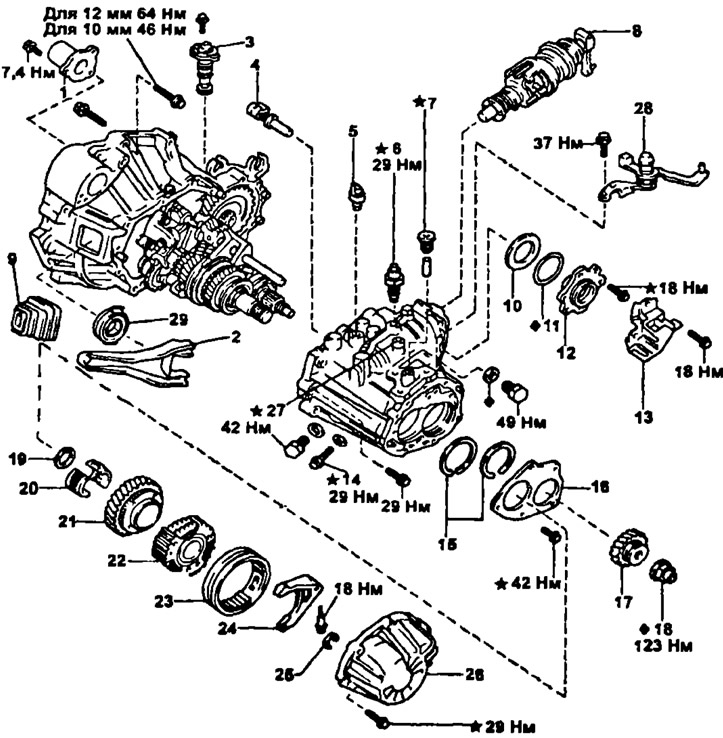

Коробка передач S50; S54 и S55. (Универсал): 1 - держатель подшипника первичного вала; 2 - вилка выключения сцепления; 3 - ведомая шестерня спидометра; 4 - ограничитель включения передачи заднего хода; 5 - выключатель фонарей заднего хода; 6 - блокирующее устройство №1; 7 - штифт и пробка; 8 - вал рычага выбора передач в сборе; 9 - чехол вилки; 10 - регулировочная шайба; 11 - кольцевое уплотнение; 12 - держатель подшипника дифференциала; 13 - защитный кожух картера коробки передач; 14 - стопорный болт; 15 - стопорное кольцо; 16 - держатель заднего подшипника; 17 - ведомая шестерня пятой передачи; 18 - контргайка; 19 - проставка; 20 - игольчатый подшипник; 21 - шестерня пятой передачи; 22 - муфта синхронизатора N»3; 23 - обойма синхронизатора №3; 24 - вилка переключения передач Ns3; 23 - стопорное кольцо. 26 - крышка картера коробки передач; 27 - пробка; 28 - коленчатый рычаг; 29 - выжимной подшипник

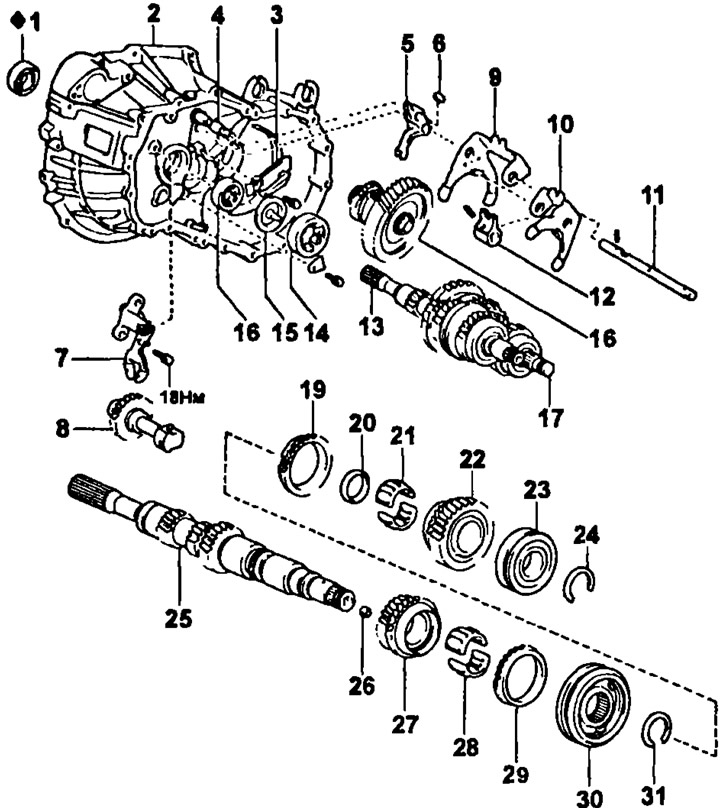

Коробка передач S50; S54 и S55 (продолжение): 1 - сальник; 2 - картер сцепления; 3 - маслоприемник; 4 - шток вилки переключения передач Ns2; 5 - вилка включения передачи заднего хода; 6 - штифт предохранителя; 7 - кулиса включения передачи заднего хода; 8 - вал с промежуточной шестерней заднего хода; 9 - вилка переключения передач №1; 10 - вилка переключения передач №2; 11 - шток вилки переключения передач №1; 12 - головка переключения №1; 13 - первичный вал; 14 - передний подшипник вторичного вала; 15 - крышка вторичного вала; 16 - передний подшипник первичного вала; 17 - вторичный вал; 18 - дифференциал в сборе; 19; 29 - кольцо синхронизатора; 20 - проставка; 21 - игольчатый подшипник; 22 - шестерня четвертой передачи; 23 - радиальный шариковый подшипник; 24 - стопорное кольцо; 25 - первичный вал; 26 - штифт; 27 - шестерня третьей передачи; 28 - игольчатый подшипник; 30 - муфта синхронизатора №2; 31 - стопорное кольцо

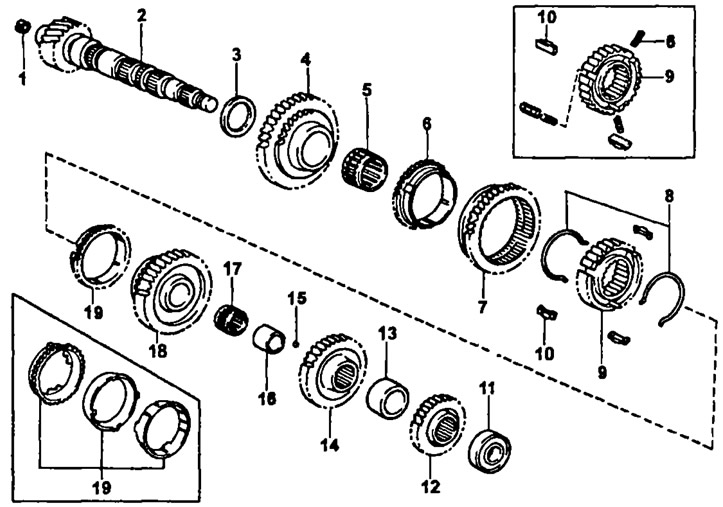

Вторичный вал S50; S54 и S55: 1 - штифт; 2 - вторичный вал; 3 - упорная шайба; 4 - шестерня первой передачи; 5 - игольчатый подшипник; 6 - кольцо синхронизатора; 7 - обойма синхронизатора №1; 8 - пружина синхронизатора; 9 - муфта синхронизатора №1; 10 - сухарь; 11 - задний подшипник; 12 - ведомая шестерня четвертой передачи; 13 - проставка; 14 - ведомая шестерня третьей передачи; 15 - шарик; 16 - проставка; 17 - игольчатый подшипник; 18 - шестерня второй передачи; 19 - кольцо синхронизатора

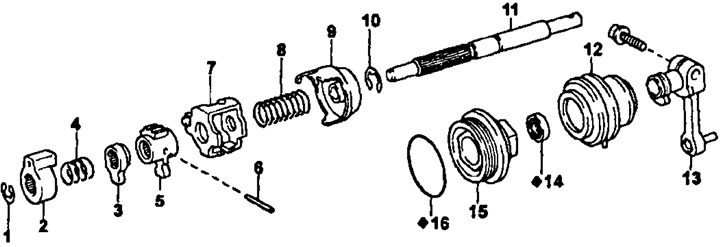

Вал рычага выбора передач S50 и S55. (Седан): 1; 10 - стопорное кольцо; 2 - держатель ограничителя включения передачи заднего хода; 3 - внутренний рычаг переключения №2; 4; 8 - пружина; 5 - внутренний рычаг переключения №1; 6 - штифт; 7 - обойма внутреннего рычага переключения; 9 - скоба предохранителя переключений; 11 - шток рычага выбора передач; 12 - пыльник; 13 - кулиса штока рычага выбора передач; 14 - сальник; 15 - крышка вала выбора передач; 16 - кольцевое уплотнение

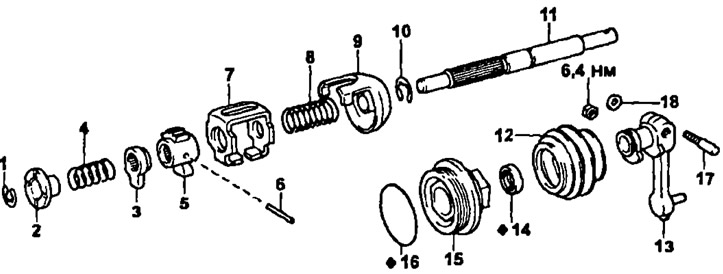

Вал рычага выбора передач S50; S54 и S55. (Универсал): 1; 10 - стопорное кольцо; 2 - держатель ограничителя включения передачи заднего хода; 3 - внутренний рычаг переключения №2; 4; 8 - пружина; 5 - внутренний рычаг переключения №1; 6 - штифт; 7 - обойма внутреннего рычага переключения; 9 - скоба предохранителя переключений; 11 - шток рычага выбора передач. 12 - пыльник; 13 - кулиса штока рычага выбора передач; 14 - сальник; 15 - крышка вала выбора передач; 16 - кольцевое уплотнение; 17 - резьбовой штифт; 18 - шайба
