Серия КЗ

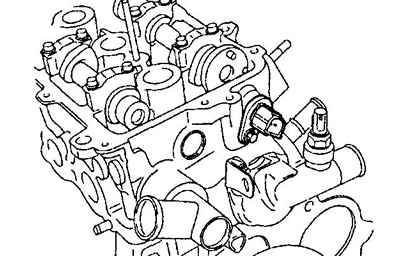

1. Снимите датчик положения распределительного вала.

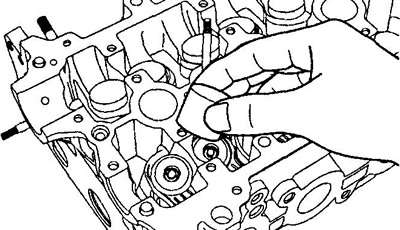

2. Снимите толкатели.
Примечание: расположите толкатели в порядке соответствия клапанам.
3. Снимите клапаны.

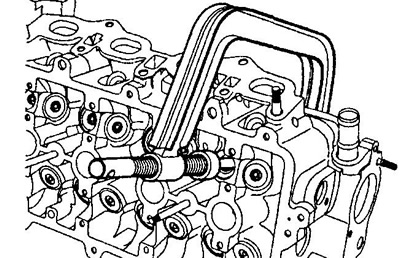

а) С помощью подходящего приспособления сожмите клапанную пружину и снимите два сухаря.
б) Снимите тарелку пружины клапана, пружину клапана, клапан.
в) Используя плоскогубцы с длинными губками, снимите маслосъемные колпачки.
г) Извлеките седло пружины.
Примечание: расположите клапаны, пружины, седла пружин и тарелки пружин в порядке сборки.
Серия EJ
1. Снимите датчик положения распределительного вала.

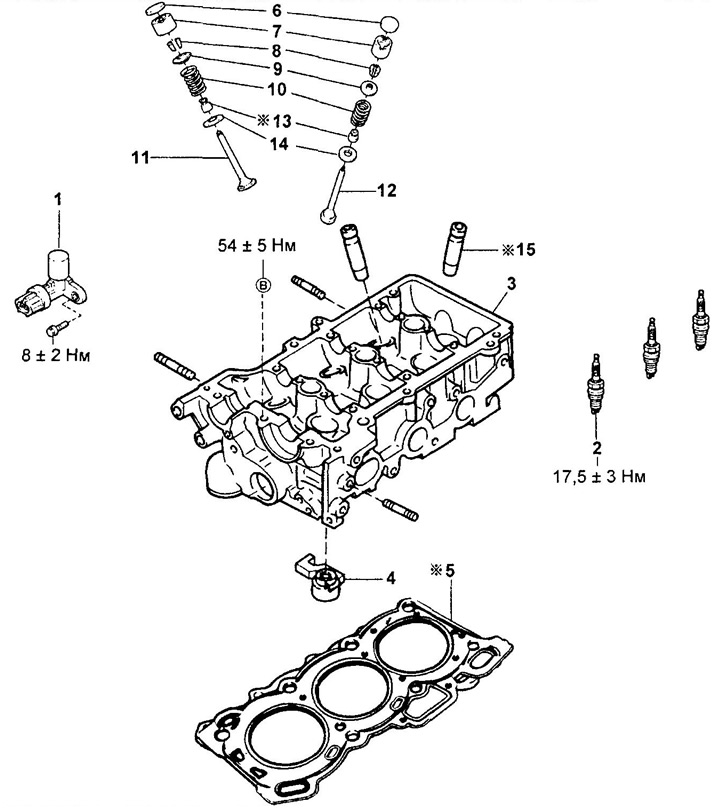

Разборка и сборка головки блока цилиндров (серия EJ).
1 - датчик положения распределительного вала,
2 - свеча зажигания,
3 - головка блока цилиндров,
4 - пылезащитное уплотнение,
5 - прокладка,
6 - регулировочная шайба,
7 - толкатель,
8 - сухарь,
9 - тарелка пружины,
10 - пружина,
11 - впускной клапан,
12 - выпускной клапан,
13 - маслосъемный колпачок,
14 - седло пружины клапана,
15 - направляющая втулка клапана.
2. Снимите регулировочные шайбы и толкатели.
Примечание: расположите толкатели в порядке соответствия клапанам.
3. Снимите клапаны.

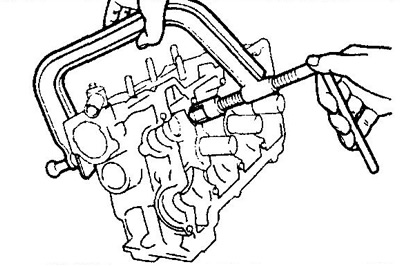

а) С помощью подходящего приспособления сожмите клапанную пружину и снимите два сухаря.
б) Снимите тарелку пружины клапана, пружину клапана, клапан.
в) Используя плоскогубцы с длинными губками, снимите маслосъемные колпачки.
г) Извлеките седло пружины.
Примечание: расположите клапаны, пружины, седла пружин и тарелки пружин в порядке сборки.
