Снятие
1. Отсоедините батарею от массы.
2. Снимите уравнительную камеру (см. подраздел 5.11.5). Эта процедура довольно сложная, поэтому внимательно ознакомьтесь с указаниями в настоящем руководстве, обозначьте все шланги и провода.
3. Снимите от свечей провода.
4. Обозначьте и отсоедините от крышки все шланги и провода и отведите в сторону.
 |  |

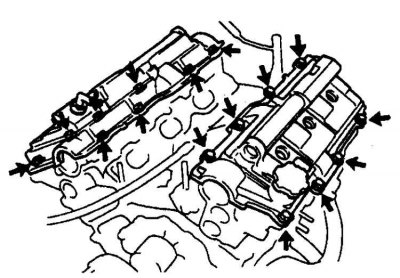

5. Отверните болты крышек головок цилиндров. На рисунке слева изображены 11 болтов крышек головок цилиндров двигателя 3,0 л, на рисунке справа – болты крышек головок цилиндров двигателя 3,4 л.

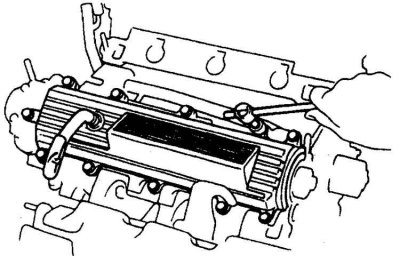

6. Снимите крышки. Если крышка не поддается, то сместите ее ударами молотка через мягкую проставку, или осторожно вскройте уплотнение шпателем.
Установка
1. Тщательно очистите уплотняемые поверхности крышки и головки цилиндров, удалите следы масла.

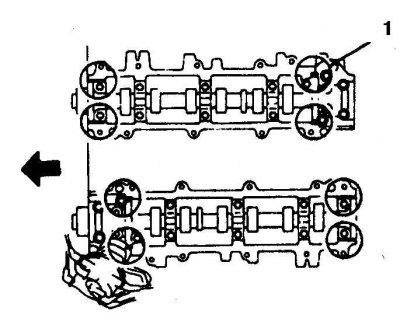

2. Нанесите герметик на полукруглые заглушки и установите их на головку цилиндров, нанесите герметик на плоские участки заглушек. Места нанесения герметика на двигателях 3,0 л обозначены (1).

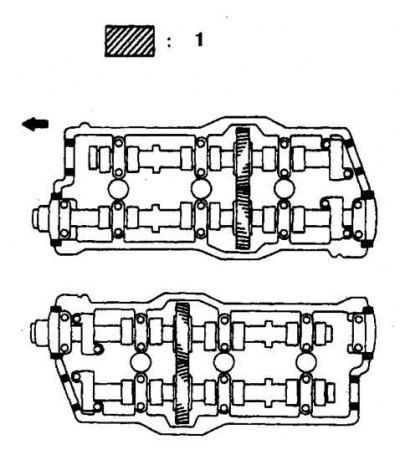

3. Нанесите герметик на полукруглые заглушки и установите их на головку цилиндров, нанесите герметик на плоские участки заглушек. Места нанесения герметика на двигателе 3,4 л обозначены штриховкой.
4. Уложите на крышку новую прокладку, установите крышку, уплотнительные шайбы и заверните гайки. На двигателе 3,4 л замените уплотнители кожухов свеч.
[Оригинальный текст размещён на www.ToyotaMAN.ru]
5. Равномерно затяните болты крышки с заданным моментом в 3-4 этапа.
6. Установите остальные детали, запустите двигатель и убедитесь в отсутствии течи.
