Внимание! Обязательно производите замену всех колодок на одной оси автомобиля, даже если границы износа достигла только одна колодка. Если колодки будут устанавливаться повторно, перед снятием их необходимо промаркировать.
Предупреждение! При работе тормозных колодок образуется тормозная пыль, которая содержит асбест, вредный для здоровья. Поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль.
1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите передние колеса.

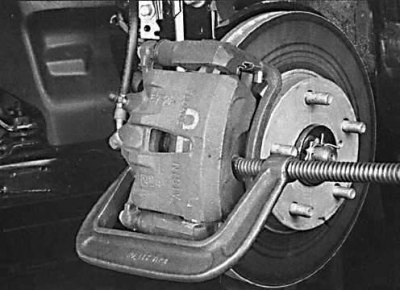

2. Используя G-образный зажим, вдавите поршень в цилиндр суппорта. При вдвигании поршня тормозная жидкость вытесняется из тормозного цилиндра в расширительный бачок. Поэтому постоянно наблюдайте за уровнем жидкости в бачке, а при необходимости откачайте из бачка ее небольшое количество.

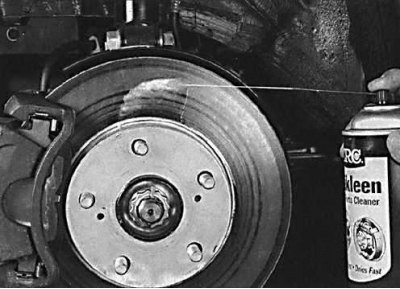

3. Очистите тормозной диск с использованием специальной жидкости.
 |  |

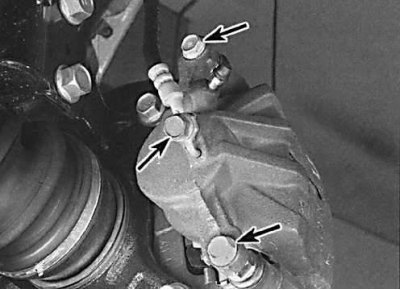

4. Для снятия суппорта отвинтите болты, показанные крайними стрелками. Средний болт отвинтите только в случае, если суппорт снимается полностью.

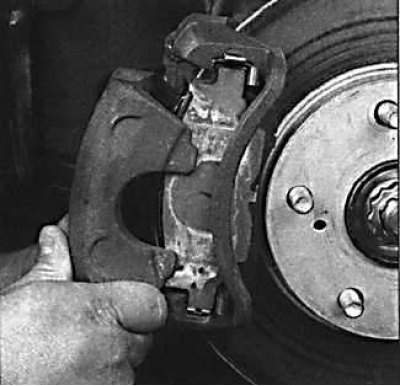

5. Снимите суппорт с держателя суппорта.

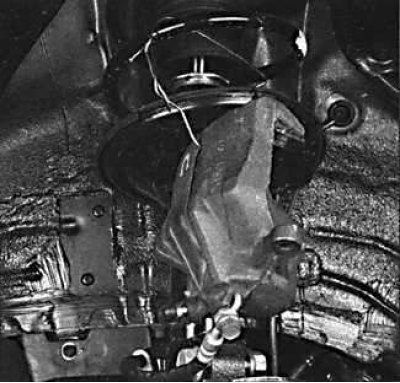

6. Не отсоединяя от суппорта тормозной шланг, подвесьте суппорт мягкой проволокой к стойке передней подвески.
 |  |
7. Снимите верхнюю пружину антидребезга.
8. Снимите нижнюю пружину антидребезга (модели 1994 и 1995 года).

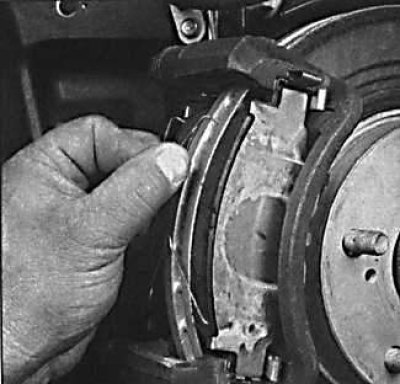

9. Снимите прокладку внешней тормозной колодки.
 |  |

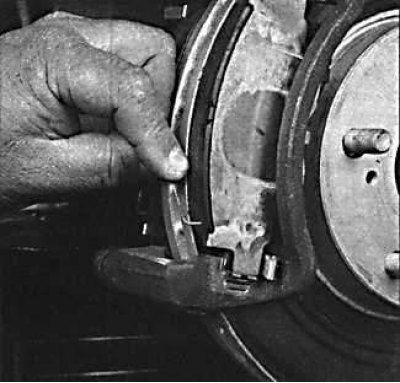

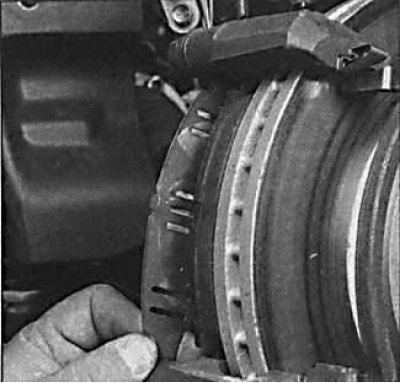

10. Снимите внутреннюю прокладку внешней тормозной колодки.

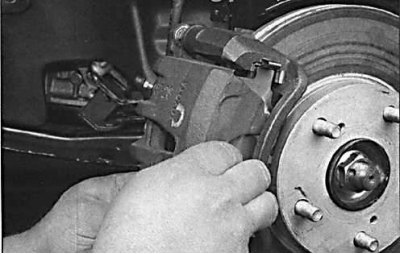

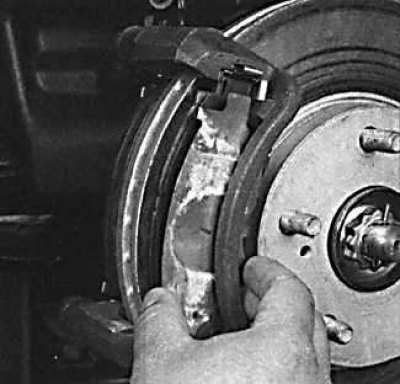

11. Снимите внешнюю тормозную колодку.
12. Снимите внешнюю прокладку внутренней тормозной колодки.
 |  |

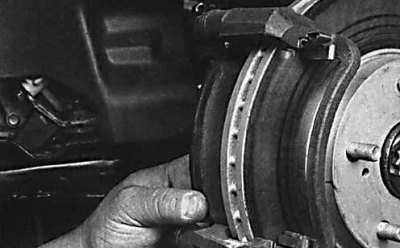

13. Снимите внутреннюю прокладку внутренней тормозной колодки.

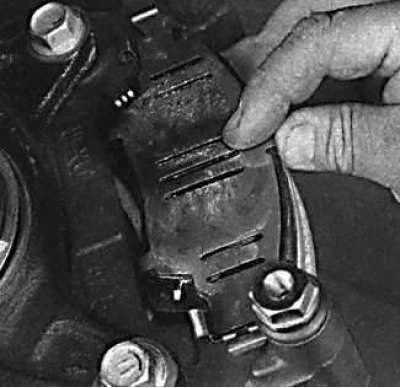

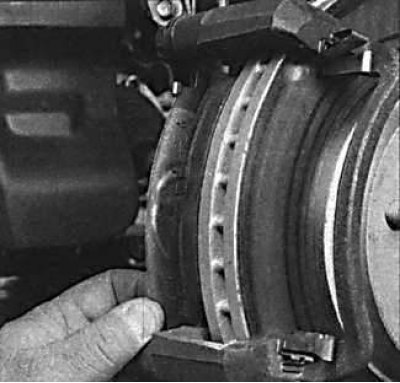

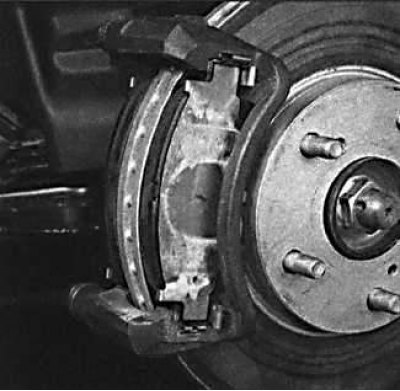

14. Снимите внутреннюю тормозную колодку.

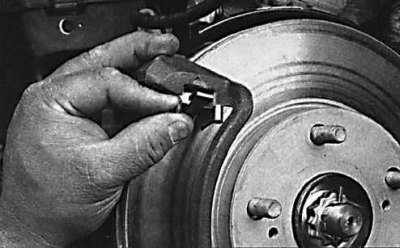

15. Снимите 4 опорных плиты тормозных колодок, осмотрите их состояние и установите на место.
 |  |

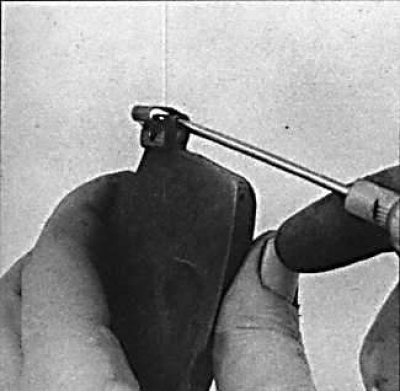

16. Снимите датчик износа тормозных колодок со старой тормозной колодки и установите на новую тормозную колодку.
17. Установите внутреннюю тормозную колодку и внешнюю и внутреннюю прокладки тормозной колодки.
18. Установите внешнюю тормозную колодку и внутреннюю и внешнюю прокладку тормозной колодки.
 |  |
19. Установите верхнюю и нижнюю пружины антидребезга.
20. Извлеките верхний и нижний направляющие пальцы из держателя суппорта и проверьте их состояние.

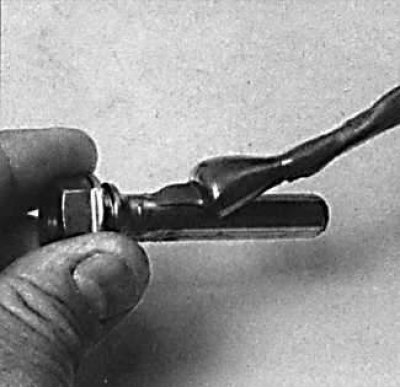

21. Нанесите слой высокотемпера турной смазки на направляющие пальцы и установите их в держатель суппорта.

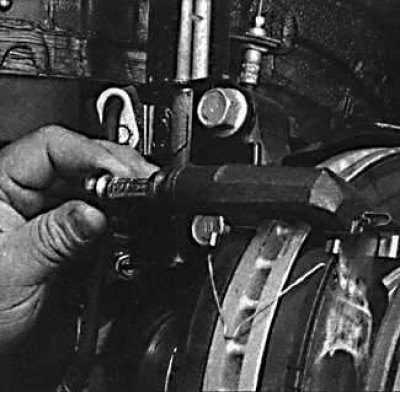

22. Установите суппорт на место и закрепите болтами.
