Предупреждение! При работе тормозных колодок образуется тормозная пыль, которая содержит асбест, вредный для здоровья. Поэтому при очистке суппорта не пользуйтесь сжатым воздухом и не вдыхайте пыль.

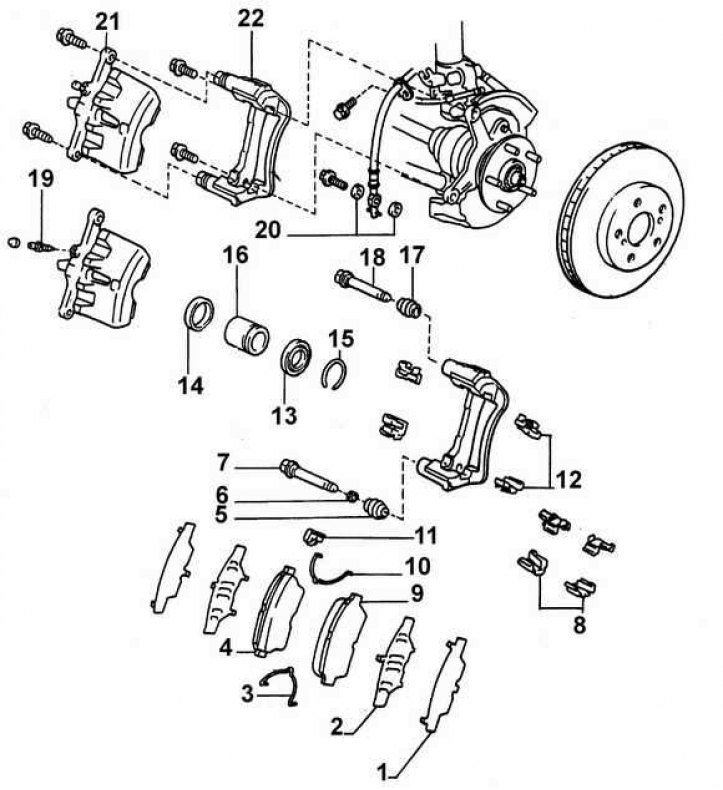

Суппорт переднего тормоза с одним поршнем
1 – внешняя прокладка тормозной колодки; 2 – внутренняя прокладка тормозной колодки; 3 – пружина антидребезга; 4 – внутренняя тормозная колодка; 5 – защитный чехол; 6 – втулка; 7 – направляющий палец; 8 – опорные плиты тормозных колодок (двигатель 1MZ-FE); 9 – внешняя тормозная колодка; 10 – верхняя пружина антидребезга; 11 – индикатор износа тормозной колодки (двигатель 1MZ-FE); 12 – опорные плиты тормозных колодок (двигатель 5S-FE); 13 – защитный чехол; 14 – уплотнительное кольцо; 15 – кольцо; 16 – поршень; 17 – защитный чехол; 18 – направляющий палец; 19 – штуцер прокачки; 20 – прокладки; 21 – суппорт; 22 – держатель суппорта
Суппорт переднего тормоза с двумя поршнями
1 – прокладки; 2 – держатель суппорта; 3 – суппорт; 4 – втулка; 5 – защитный чехол; 6 – направляющие пальцы; 7 – защитный чехол; 8 – штуцер прокачки; 9 – опорная плита тормозной колодки; 10 – внутренняя тормозная колодка; 11 – индикатор износа тормозной колодки; 12 – верхняя пружина антидребезга; 13 – опорные плиты тормозных колодок; 14 – внешняя тормозная колодка; 15 – внутренняя прокладка внешней тормозной колодки; 16 – наружная прокладка внешней тормозной колодки; 17 – опорная плита тормозной колодки; 18 – нижняя пружина антидребезга; 19 – уплотнительное кольцо поршня; 20 – поршень; 21 – пылезащитный чехол; 22 – кольцо

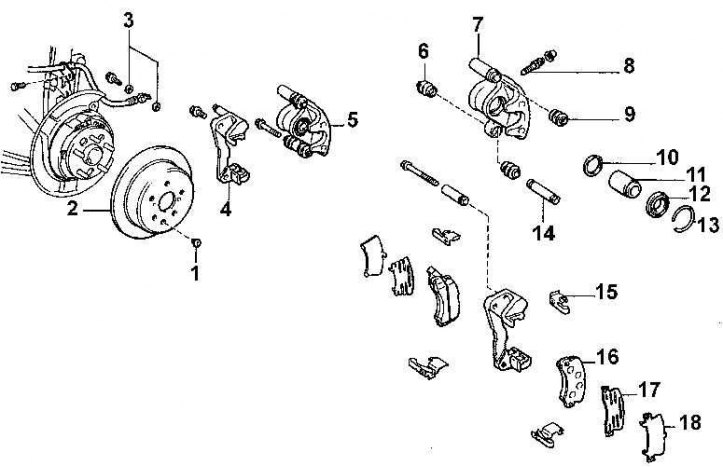

Суппорт заднего тормоза
1 – винт; 2 – тормозной диск; 3 – прокладки; 4 – держатель суппорта; 5 – суппорт; 6 – защитный чехол; 7 – суппорт; 8 – штуцер прокачки; 9 – пылезащитный чехол; 10 – уплотнительное кольцо поршня; 11 – поршень; 12 – пылезащитный чехол; 13 – кольцо; 14 – направляющий палец; 15 – опорная плита тормозной колодки; 16 – тормозная колодка; 17 – внутренняя пластина тормозной колодки; 18 – внешняя пластина тормозной колодки
