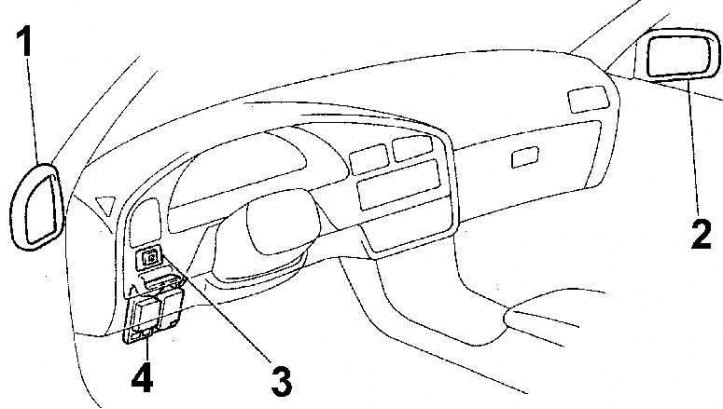

Расположение элементов управления наружными зеркалами заднего вида с электроприводом
1 – левое зеркало заднего вида; 2 – правое зеркало заднего вида; 3 – переключатель положения зеркала; 4 – соединительный блок № 1

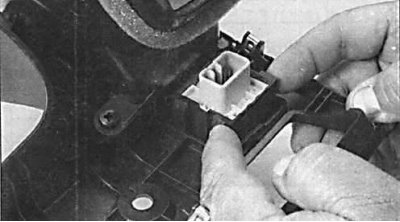

Снятие переключателя регулировки положения наружного зеркала

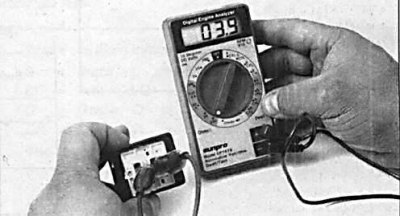

Использование цифрового омметра для проверки состояния контактов переключателя зеркала

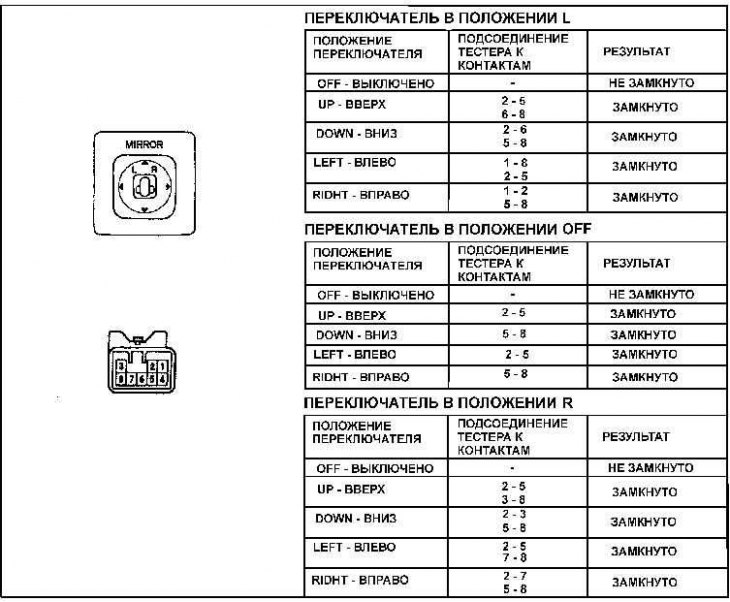

Переключатель регулировки положения зеркала и состояние контактов при различных положениях переключателя
Для управления положением наружного зеркала заднего вида используется в каждом зеркале по два электродвигателя.
Регулировка положения наружного зеркала заднего вида с электроприводом возможна только после включения зажигания.
Для проверки работоспособности двигателя, включите переключатель и послушайте, присутствует ли звук работающего двигателя.
Если двигатель работает, но зеркало не перемещается, вероятно, имеется дефект привода внутри зеркала.
Если зеркало не перемещается и двигатель не работает, проверьте предохранитель в блоке предохранителей, расположенном с левой стороны под панелью приборов.
Если предохранитель целый, снимите декоративную накладку комбинации приборов для доступа к задней части переключателя зеркал. Не отсоединяя электрический разъем от переключателя, включите зажигание и проверьте напряжение на выключателе. Напряжение должно присутствовать на одном контакте разъема. Если напряжение отсутствует, проверьте электрическую цепь между блоком предохранителей и выключателем.
Если напряжение подается к выключателю, отсоедините от него электрический разъем и проверьте исправность выключателя (см. рис. Снятие переключателя регулировки положения наружного зеркала, рис. Использование цифрового омметра для проверки состояния контактов переключателя зеркала, рис. Переключатель регулировки положения зеркала и состояние контактов при различных положениях переключателя).
