Сигнал поворота, аварийная сигнализация, сигнал движения задним ходом [Toyota Camry XV20]

0

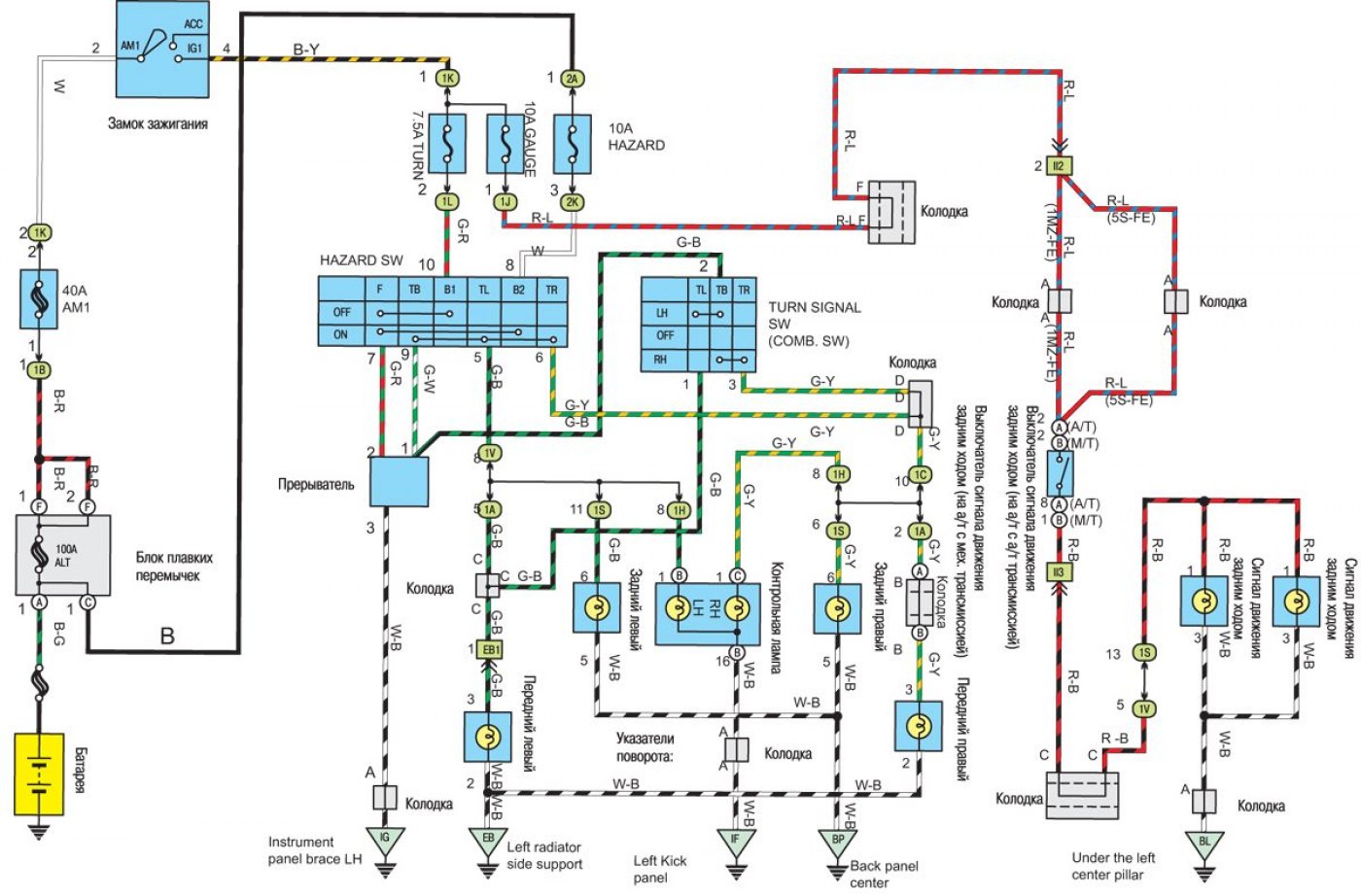

Сигнал поворота, аварийная сигнализация, сигнал движения задним ходом

Открыть большую картинку в новой вкладке »

Обозначения цвета изоляции проводов смотрите здесь →

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Материал статьи был проверен: Колокольцев Григорий
