Система управления 4-цилиндровым двигателем [Toyota Camry XV20]

  • Главная
  • Камри
  • XV20 (1996-2001)
  • Электрооборудование
  • Электрические схемы
  • Система управления 4-цилиндровым двигателем
0

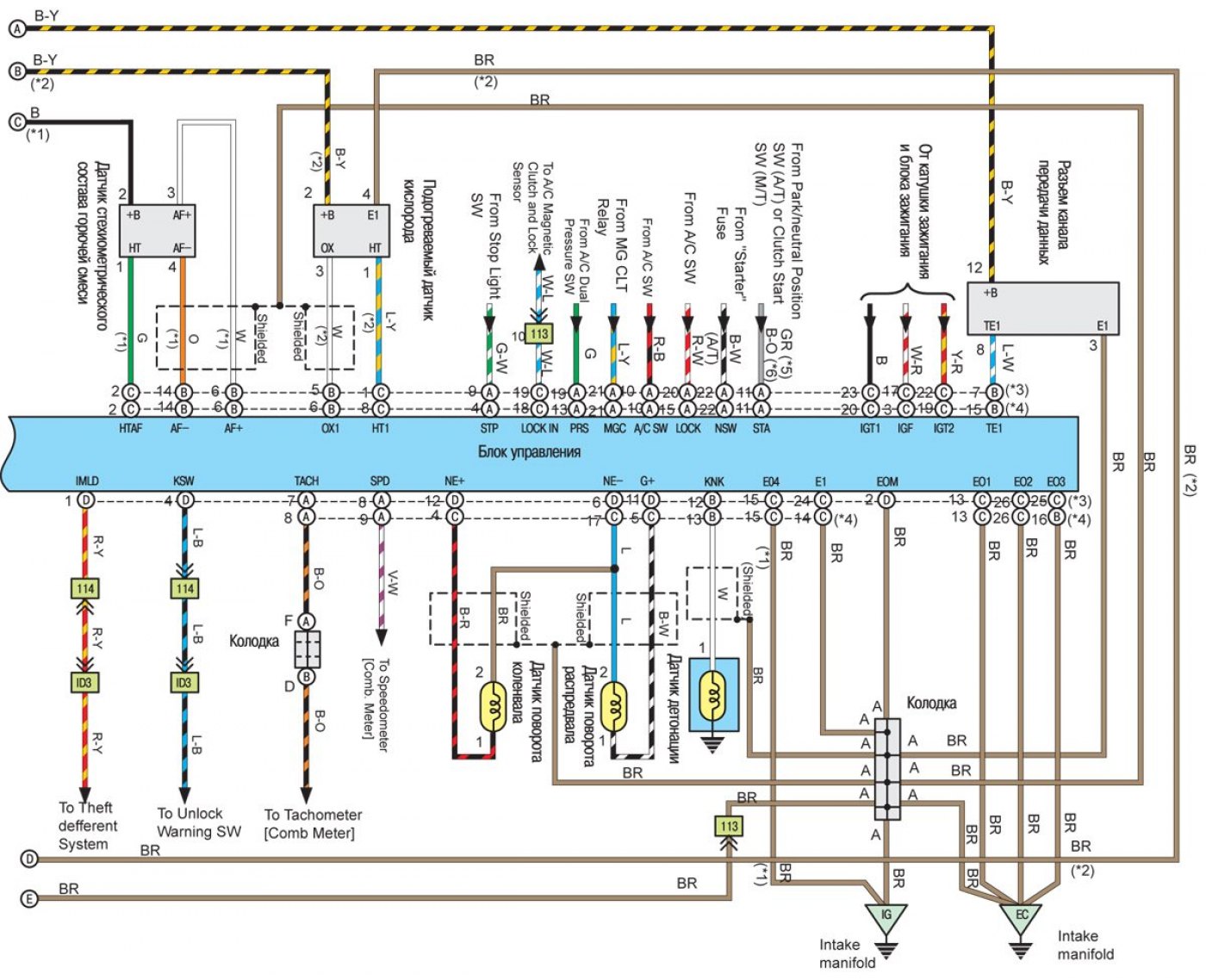

Система управления двигателем (4-цилиндровые двигатели)




Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »

Обозначения цвета изоляции проводов смотрите здесь →

[Смотрите полный текст на портале: toyotaman.ru]
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Материал статьи был проверен: Колокольцев Григорий
