Указатели и система световой сигнализации [Toyota Camry XV20]

  • Главная
  • Камри
  • XV20 (1996-2001)
  • Электрооборудование
  • Электрические схемы
  • Указатели и система световой сигнализации
0

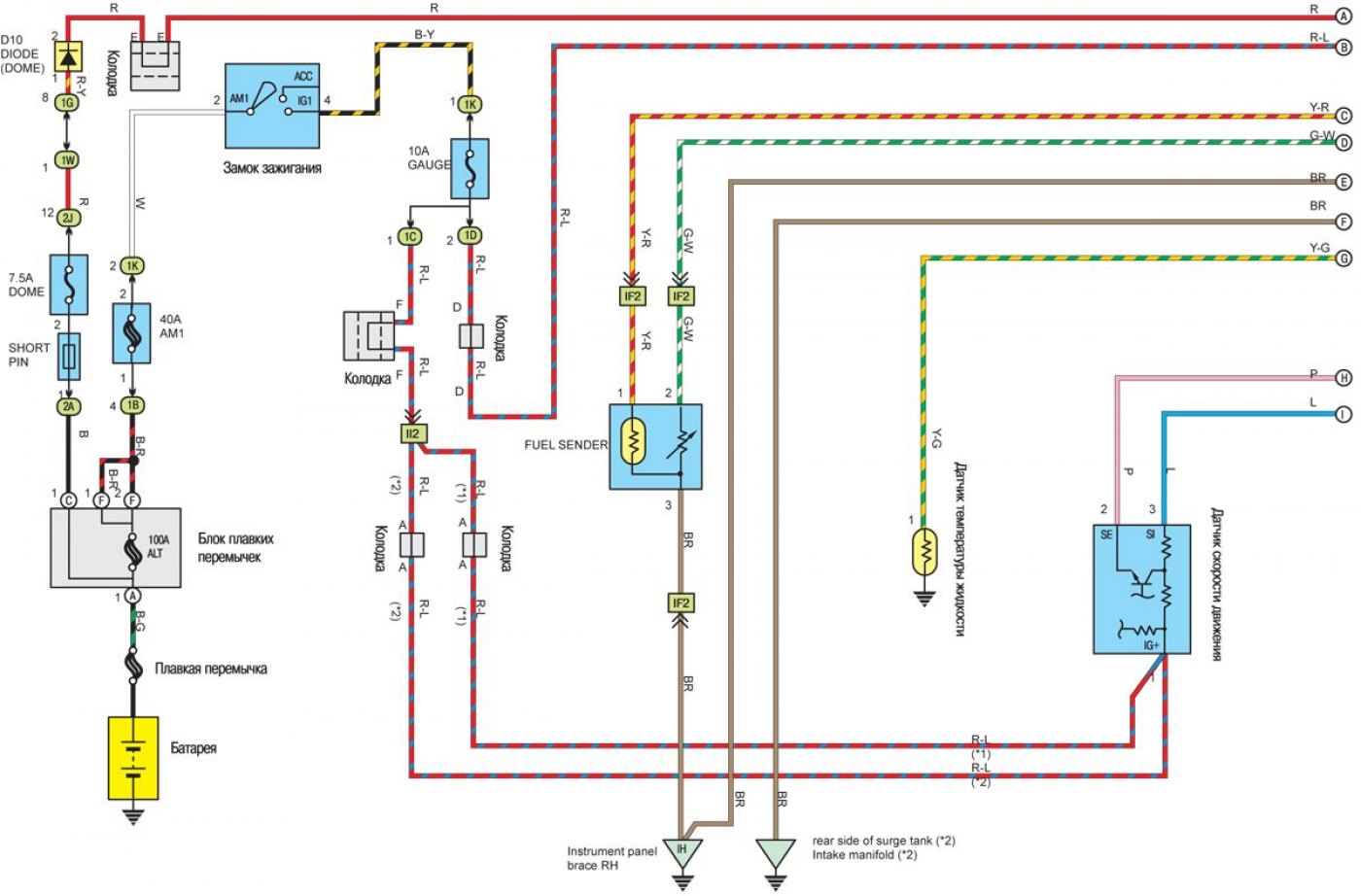

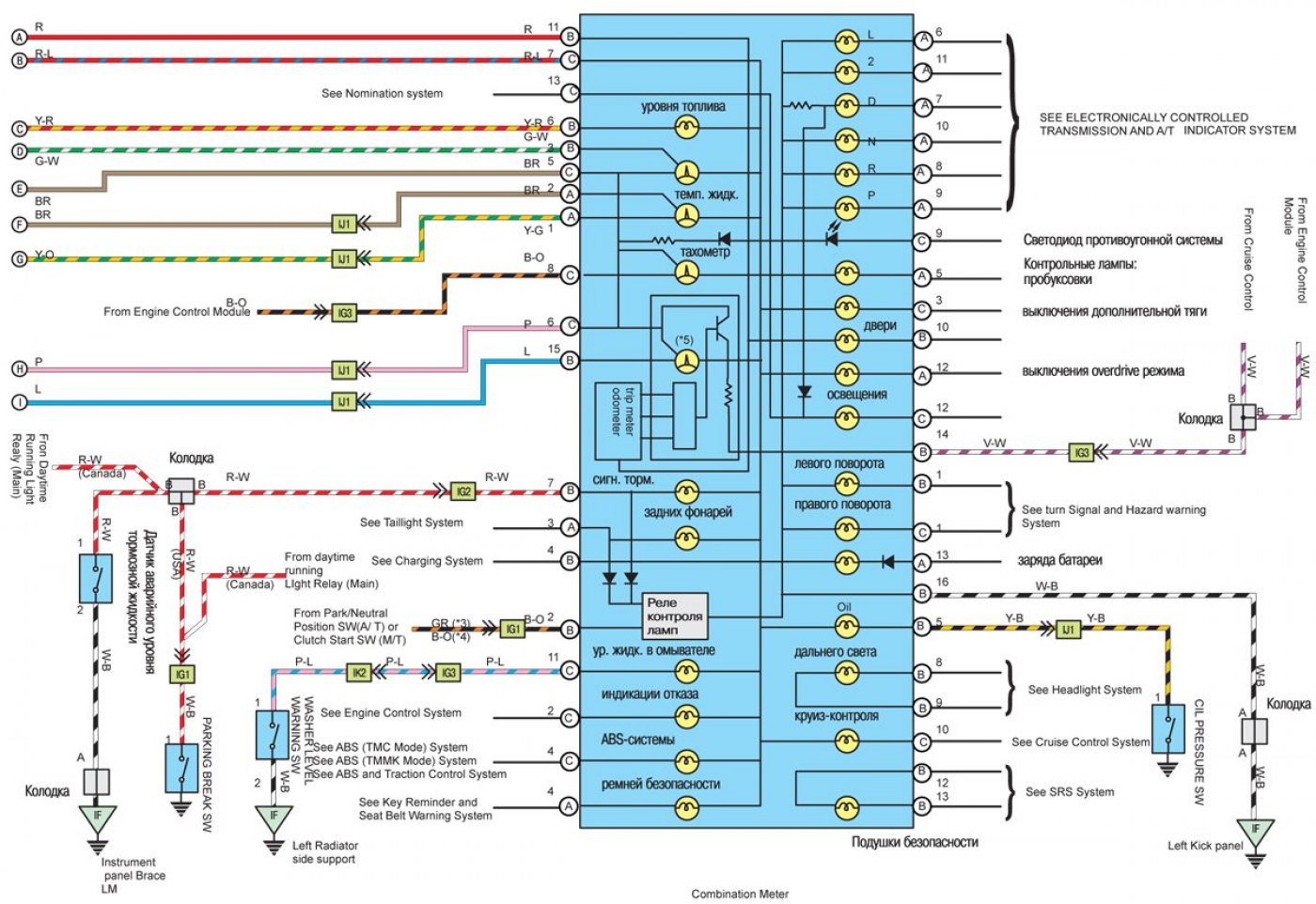

Указатели и система световой сигнализации




Открыть большую картинку в новой вкладке »



Открыть большую картинку в новой вкладке »

Обозначения цвета изоляции проводов смотрите здесь →

[Оригинальная версия опубликована на сайте toyotaman.ru]
Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Материал статьи был проверен: Колокольцев Григорий
